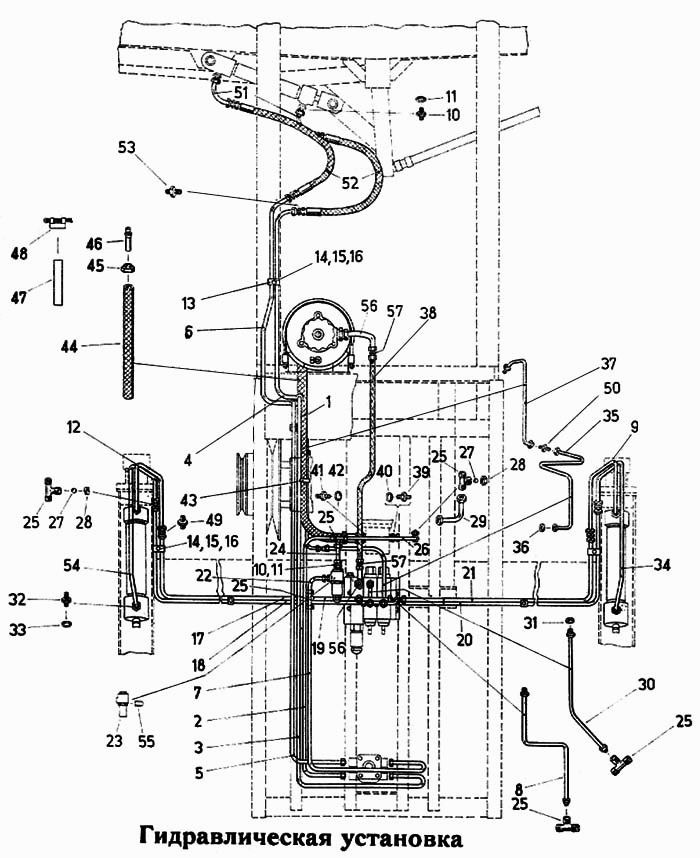

Гидравлическая установка Е-303

Электроустановка – кабина Е 915/06 Е-303 Дополнительная гидравлическая установка для жатки РАЕ Е-303

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Соединение шланговое

Заводской номер: 4131 77285 8 Количество на модель: 1
4131 77285 8
1
2

Номер детали на чертеже:

2

Трубопровод входной

Заводской номер: 4131 77556 3 Количество на модель: 1
4131 77556 3
1
3

Номер детали на чертеже:

3

Трубопровод управления, левый

Заводской номер: 4131 77557 1 Количество на модель: 1
4131 77557 1
1
4

Номер детали на чертеже:

4

Трубопровод управления, левый

Заводской номер: 4131 77264 0 Количество на модель: 1
4131 77264 0
1
5

Номер детали на чертеже:

5

Трубопровод управления, правый

Заводской номер: 4131 77558 8 Количество на модель: 1
4131 77558 8
1
6

Номер детали на чертеже:

6

Трубопровод управления, правый

Заводской номер: 4131 77271 2 Количество на модель: 1
4131 77271 2
1
7

Номер детали на чертеже:

7

Трубопровод соединительный

Заводской номер: 4131 77559 6 Количество на модель: 1
4131 77559 6
1
8

Номер детали на чертеже:

8

Трубопровод жатки

Заводской номер: 4131 77273 7 Количество на модель: 1
4131 77273 7
1
9

Номер детали на чертеже:

9

Труба, левая

Заводской номер: 4131 77575 6 Количество на модель: 1
4131 77575 6
1
10

Номер детали на чертеже:

10

Штуцер резьбовой

Заводской номер: 9969 94536 8 Количество на модель: 4
9969 94536 8
4
11

Номер детали на чертеже:

11

Кольцо уплотнительное

Заводской номер: 9970 90851 3 Количество на модель: 4
9970 90851 3
4
12

Номер детали на чертеже:

12

Труба, правая

Заводской номер: 4131 77576 4 Количество на модель: 1
4131 77576 4
1
13

Номер детали на чертеже:

13

Пластина зажимная

Заводской номер: 4221 61655 6 Количество на модель: 12
4221 61655 6
12
14

Номер детали на чертеже:

14

Болт шестигранный

Заводской номер: 9932 95956 1 Количество на модель: 4
9932 95956 1
4
15

Номер детали на чертеже:

15

Гайка шестигранная

Заводской номер: 9950 89571 1 Количество на модель: 10
9950 89571 1
10
16

Номер детали на чертеже:

16

Кольцо пружинное

Заводской номер: 9961 91084 7 Количество на модель: 8
9961 91084 7
8
17

Номер детали на чертеже:

17

Трубопровод жатки, правый

Заводской номер: 4131 77279 4 Количество на модель: 1
4131 77279 4
1
18

Номер детали на чертеже:

18

Трубопровод жатки, правый

Заводской номер: 4131 78656 6 Количество на модель: 1
4131 78656 6
1
19

Номер детали на чертеже:

19

Трубопровод обратный

Заводской номер: 4131 77562 7 Количество на модель: 1
4131 77562 7
1
20

Номер детали на чертеже:

20

Трубопровод жатки, левый

Заводской номер: 4131 78657 4 Количество на модель: 1
4131 78657 4
1
21

Номер детали на чертеже:

21

Трубопровод жатки, левый

Заводской номер: 4131 77277 8 Количество на модель: 1
4131 77277 8
1
22

Номер детали на чертеже:

22

Трубопровод обратный

Заводской номер: 4131 77561 0 Количество на модель: 1
4131 77561 0
1
23

Номер детали на чертеже:

23

Клапан ограничения давления

Заводской номер: 4131 77619 5 Количество на модель: 1
4131 77619 5
1
24

Номер детали на чертеже:

24

Трубопровод соединительный

Заводской номер: 4131 77560 2 Количество на модель: 1
4131 77560 2
1
25

Номер детали на чертеже:

25

Штуцер соединительный

Заводской номер: 9969 94701 5 Количество на модель: 7
9969 94701 5
7
26

Номер детали на чертеже:

26

Колено трубы

Заводской номер: 4131 77555 5 Количество на модель: 1
4131 77555 5
1
27

Номер детали на чертеже:

27

Шарик

Заводской номер: 9903 88669 4 Количество на модель: 3
9903 88669 4
3
28

Номер детали на чертеже:

28

Гайка накидная

Заводской номер: 9952 89860 8 Количество на модель: 3
9952 89860 8
3
29

Номер детали на чертеже:

29

Колено трубы

Заводской номер: 4131 77554 7 Количество на модель: 1
4131 77554 7
1
30

Номер детали на чертеже:

30

Трубопровод жатки

Заводской номер: 4131 77274 5 Количество на модель: 1
4131 77274 5
1
31

Номер детали на чертеже:

31

Шайба дроссельная

Заводской номер: 4032 80365 1 Количество на модель: 1
4032 80365 1
1
32

Номер детали на чертеже:

32

Штуцер резьбовой

Заводской номер: 9969 94572 0 Количество на модель: 4
9969 94572 0
4
33

Номер детали на чертеже:

33

Кольцо уплотнительное

Заводской номер: 9970 90900 8 Количество на модель: 4
9970 90900 8
4
34

Номер детали на чертеже:

34

Труба, левая

Заводской номер: 4131 77577 2 Количество на модель: 1
4131 77577 2
1
35

Номер детали на чертеже:

35

Трубопровод вариатора

Заводской номер: 4131 77666 0 Количество на модель: 1
4131 77666 0
1
36

Номер детали на чертеже:

36

Шайба дроссельная

Заводской номер: 4221 61482 7 Количество на модель: 1
4221 61482 7
1
37

Номер детали на чертеже:

37

Трубопровод вариатора

Заводской номер: 4131 77667 7 Количество на модель: 1
4131 77667 7
1
38

Номер детали на чертеже:

38

Шлангопровод

Заводской номер: 9908 95330 6 Количество на модель: 1
9908 95330 6
1
39

Номер детали на чертеже:

39

Штуцер резьбовой

Заводской номер: 9969 94509 5 Количество на модель: 1
9969 94509 5
1
40

Номер детали на чертеже:

40

Кольцо круглого сечения

Заводской номер: 9907 91506 1 Количество на модель: 1
9907 91506 1
1
41

Номер детали на чертеже:

41

Штуцер резьбовой

Заводской номер: 9969 94508 7 Количество на модель: 1
9969 94508 7
1
42

Номер детали на чертеже:

42

Кольцо круглого сечения

Заводской номер: 9907 91334 0 Количество на модель: 1
9907 91334 0
1
43

Номер детали на чертеже:

43

Лента фиксирующая

Заводской номер: 9910 95190 4 Количество на модель: 2
9910 95190 4
2
44

Номер детали на чертеже:

44

Шланг полихлорвиниловый

Заводской номер: Шланг полихлорвиниловый Количество на модель: 1
Шланг полихлорвиниловый
1
45

Номер детали на чертеже:

45

Гайка накидная

Заводской номер: 9951 89874 6 Количество на модель: 1
9951 89874 6
1
46

Номер детали на чертеже:

46

Трубка

Заводской номер: 4221 61415 2 Количество на модель: 1
4221 61415 2
1
47

Номер детали на чертеже:

47

Лента зажимная

Заводской номер: 9910 95168 0 Количество на модель: 2
9910 95168 0
2
48

Номер детали на чертеже:

48

Зажим шланга

Заводской номер: 9910 95217 5 Количество на модель: 2
9910 95217 5
2
49

Номер детали на чертеже:

49

Штуцер соединительный

Заводской номер: 9969 94651 2 Количество на модель: 4
9969 94651 2
4
50

Номер детали на чертеже:

50

Штуцер соединительный

Заводской номер: 9969 94712 8 Количество на модель: 1
9969 94712 8
1
51

Номер детали на чертеже:

51

Колено трубы

Заводской номер: 4131 77282 5 Количество на модель: 2
4131 77282 5
2
52

Номер детали на чертеже:

52

Шлангопровод

Заводской номер: 9908 95326 7 Количество на модель: 2
9908 95326 7
2
53

Номер детали на чертеже:

53

Штуцер соединительный

Заводской номер: 4221 60966 1 Количество на модель: 4
4221 60966 1
4
54

Номер детали на чертеже:

54

Труба, правая

Заводской номер: 4131 77578 0 Количество на модель: 1
4131 77578 0
1
55

Номер детали на чертеже:

55

Кольцо круглого сечения

Заводской номер: 9907 91480 7 Количество на модель: 1
9907 91480 7
1
56

Номер детали на чертеже:

56

Колено трубы

Заводской номер: 4131 78860 7 Количество на модель: 2
4131 78860 7
2
57

Номер детали на чертеже:

57

Штуцер соединительный

Заводской номер: 9969 94716 0 Количество на модель: 2
9969 94716 0
2
