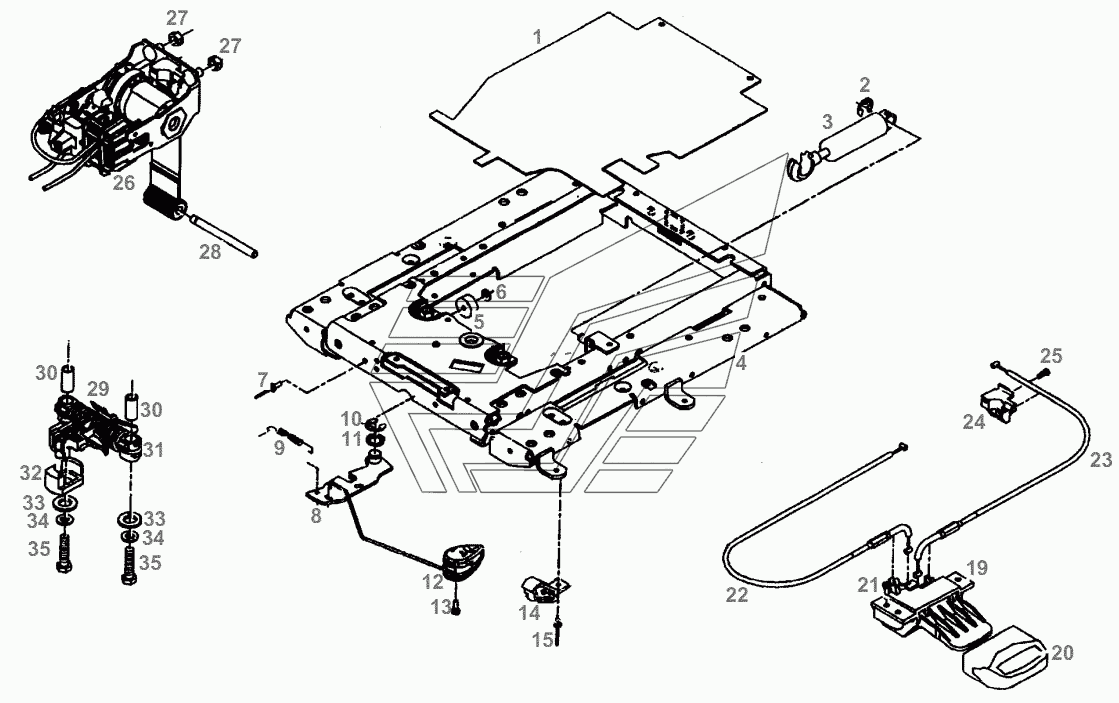

SPRING ASSY Fendt-524 (Xylon) часть2. Каталог 2012г.

DRIVER SEAT Fendt-524 (Xylon) часть2 SPRING ASSY Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: F312500030010 Количество на модель: 1
F312500030010
1
2

Номер детали на чертеже:

2

LOCKING WASHER

Заводской номер: Х523303046000 Количество на модель: 1
Х523303046000
1
3

Номер детали на чертеже:

3

SHOCK ABSORBER

Заводской номер: F930500030070 Количество на модель: 1
F930500030070
1
4

Номер детали на чертеже:

4

SPRING ASSY

Заводской номер: F312500031460 Количество на модель: 1
F312500031460
1
5

Номер детали на чертеже:

5

BUFFER

Заводской номер: F930500030090 Количество на модель: 1
F930500030090
1
6

Номер детали на чертеже:

6

DISC

Заводской номер: Х454303308000 Количество на модель: 1
Х454303308000
1
7

Номер детали на чертеже:

7

BLANK RIVET

Заводской номер: F291500030430 Количество на модель: 1
F291500030430
1
8

Номер детали на чертеже:

8

FIXING LEVER

Заводской номер: F312500030060 Количество на модель: 1
F312500030060
1
9

Номер детали на чертеже:

9

TENSION SPRING

Заводской номер: F312500030050 Количество на модель: 1
F312500030050
1
10

Номер детали на чертеже:

10

LOCKING WASHER

Заводской номер: Х523304246000 Количество на модель: 1
Х523304246000
1
11

Номер детали на чертеже:

11

DISC

Заводской номер: F258514030390 Количество на модель: 1
F258514030390
1
12

Номер детали на чертеже:

12

ACTUATOR

Заводской номер: F312500030070 Количество на модель: 1
F312500030070
1
13

Номер детали на чертеже:

13

SCREW

Заводской номер: F312500031470 Количество на модель: 1
F312500031470
1
14

Номер детали на чертеже:

14

STOP

Заводской номер: F312500031050 Количество на модель: 2
F312500031050
2
15

Номер детали на чертеже:

15

BLANK RIVET

Заводской номер: F312500031060 Количество на модель: 2
F312500031060
2
19

Номер детали на чертеже:

19

ACTUATOR

Заводской номер: F312500031130 Количество на модель: 1
F312500031130
1
20

Номер детали на чертеже:

20

HANDLE

Заводской номер: F716501030620 Количество на модель: 1
F716501030620
1
21

Номер детали на чертеже:

21

FILL HEAD SCREW

Заводской номер: F716501030030 Количество на модель: 3
F716501030030
3
22

Номер детали на чертеже:

22

BOWDEN CABLE

Заводской номер: F312500031110 Количество на модель: 1
F312500031110
1
23

Номер детали на чертеже:

23

BOWDEN CABLE

Заводской номер: F716501030610 Количество на модель: 1
F716501030610
1
24

Номер детали на чертеже:

24

RETAINER

Заводской номер: F312500031100 Количество на модель: 1
F312500031100
1
25

Номер детали на чертеже:

25

SCREW

Заводской номер: F916500031180 Количество на модель: 1
F916500031180
1
26

Номер детали на чертеже:

26

CONTROL

Заводской номер: F930500030220 Количество на модель: 1
F930500030220
1
27

Номер детали на чертеже:

27

LOCKING NUT

Заводской номер: Х434102401000 Количество на модель: 2
Х434102401000
2
28

Номер детали на чертеже:

28

BOLT

Заводской номер: F312500031020 Количество на модель: 1
F312500031020
1
29

Номер детали на чертеже:

29

SPRING ASSEMBLY

Заводской номер: F930500030210 Количество на модель: 1
F930500030210
1
30

Номер детали на чертеже:

30

PIPE

Заводской номер: F198500030620 Количество на модель: 2
F198500030620
2
31

Номер детали на чертеже:

31

BUSH

Заводской номер: F178500030460 Количество на модель: 2
F178500030460
2
32

Номер детали на чертеже:

32

BUFFER

Заводской номер: F178500030470 Количество на модель: 1
F178500030470
1
33

Номер детали на чертеже:

33

DISC

Заводской номер: X450108701000 Количество на модель: 2
X450108701000
2
34

Номер детали на чертеже:

34

DISC

Заводской номер: X450006308000 Количество на модель: 2
X450006308000
2
35

Номер детали на чертеже:

35

HEXAGON SCREW

Заводской номер: X487528205000 Количество на модель: 2
X487528205000
2
