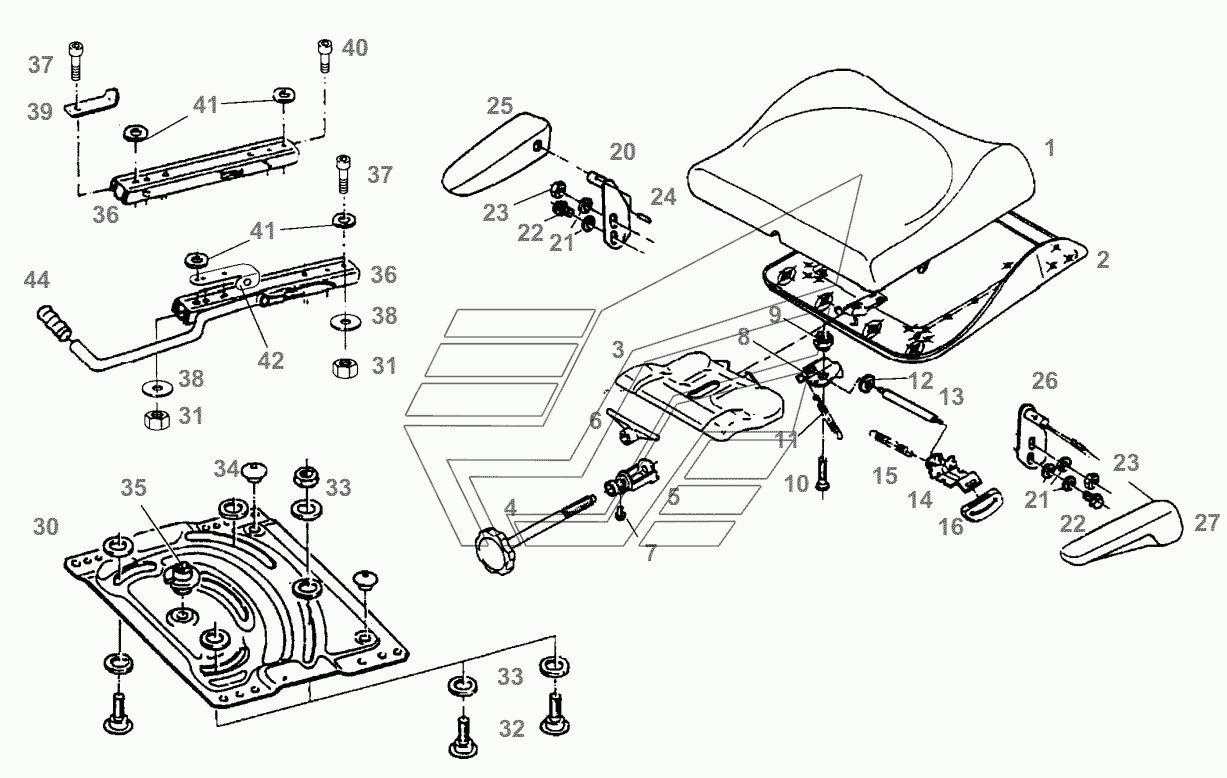

DRIVER SEAT Fendt-524 (Xylon) часть2. Каталог 2012г.

DRIVER SEAT Fendt-524 (Xylon) часть2 SPRING ASSY Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SEAT CUSHION

Заводской номер: F312500031300 Количество на модель: 1
F312500031300
1
2

Номер детали на чертеже:

2

SEAT PLATE

Заводской номер: F312500031450 Количество на модель: 1
F312500031450
1
3

Номер детали на чертеже:

3

ADJUSTING DEVICE

Заводской номер: F312500030470 Количество на модель: 1
F312500030470
1
4

Номер детали на чертеже:

4

SPINDLE

Заводской номер: F312500030480 Количество на модель: 1
F312500030480
1
6

Номер детали на чертеже:

6

DRIVER

Заводской номер: F312500030490 Количество на модель: 1
F312500030490
1
7

Номер детали на чертеже:

7

HEXAGON SCREW

Заводской номер: F312500030530 Количество на модель: 1
F312500030530
1
8

Номер детали на чертеже:

8

LEVER

Заводской номер: F198500030330 Количество на модель: 1
F198500030330
1
11

Номер детали на чертеже:

11

TENSION SPRING

Заводской номер: F198500030270 Количество на модель: 1
F198500030270
1
12

Номер детали на чертеже:

12

DISC

Заводской номер: X454303308000 Количество на модель: 1
X454303308000
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: F312500031340 Количество на модель: 1
F312500031340
1
14

Номер детали на чертеже:

14

LEVER

Заводской номер: F916500031160 Количество на модель: 1
F916500031160
1
15

Номер детали на чертеже:

15

TENSION SPRING

Заводской номер: F916500031150 Количество на модель: 1
F916500031150
1
16

Номер детали на чертеже:

16

HANDLE

Заводской номер: F312500031510 Количество на модель: 1
F312500031510
1
21

Номер детали на чертеже:

21

DISC

Заводской номер: X450006308000 Количество на модель: 5
X450006308000
5
22

Номер детали на чертеже:

22

SCREW

Заводской номер: F198500030180 Количество на модель: 2
F198500030180
2
23

Номер детали на чертеже:

23

LOCKING NUT

Заводской номер: X434102401000 Количество на модель: 2
X434102401000
2
25

Номер детали на чертеже:

25

ARM REST

Заводской номер: G246500908010 Количество на модель: 1
G246500908010
1
27

Номер детали на чертеже:

27

ARM REST

Заводской номер: G246500907010 Количество на модель: 1
G246500907010
1
30

Номер детали на чертеже:

30

ROTARY PLATE

Заводской номер: F312500031410 Количество на модель: 1
F312500031410
1
31

Номер детали на чертеже:

31

HEXAGON NUT

Заводской номер: X428202439000 Количество на модель: 4
X428202439000
4
32

Номер детали на чертеже:

32

CLAMPING PARTS

Заводской номер: F312500031520 Количество на модель: 1
F312500031520
1
34

Номер детали на чертеже:

34

SLIDING DISC

Заводской номер: F198500030250 Количество на модель: 2
F198500030250
2
36

Номер детали на чертеже:

36

ADJUSTABLE RAIC SET

Заводской номер: F312500030640 Количество на модель: 1
F312500030640
1
37

Номер детали на чертеже:

37

CYLIND. HEAD SCREW

Заводской номер: F198500030870 Количество на модель: 4
F198500030870
4
38

Номер детали на чертеже:

38

DISC

Заводской номер: X454306308000 Количество на модель: 2
X454306308000
2
39

Номер детали на чертеже:

39

ANGLE

Заводской номер: F312500030610 Количество на модель: 1
F312500030610
1
40

Номер детали на чертеже:

40

CYLIND. HEAD SCREW

Заводской номер: F205500030120 Количество на модель: 4
F205500030120
4
41

Номер детали на чертеже:

41

DISC

Заводской номер: F166500030270 Количество на модель: 4
F166500030270
4
42

Номер детали на чертеже:

42

SUPPORT

Заводской номер: F312500031540 Количество на модель: 1
F312500031540
1
DRIVER SEAT Fendt-524 (Xylon) часть2 SPRING ASSY Fendt-524 (Xylon) часть2
