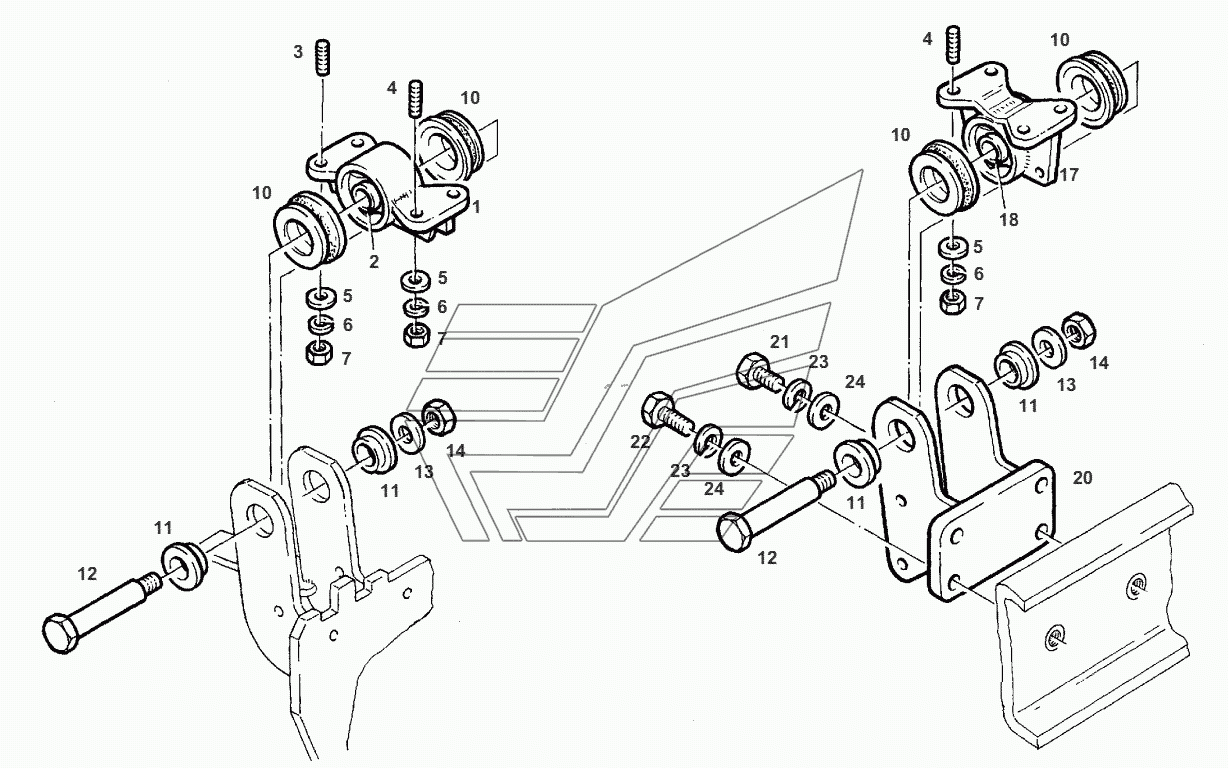

BASE FOR FRAME Fendt-524 (Xylon) часть2. Каталог 2012г.

BASE FOR FRAME Fendt-524 (Xylon) часть2 TIPPING ASSY Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PIVOT BEARING

Заводской номер: G524500420020 Количество на модель: 1
G524500420020
1
2

Номер детали на чертеже:

2

VIBRATION DAMPER

Заводской номер: Н524500420260 Количество на модель: 1
Н524500420260
1
3

Номер детали на чертеже:

3

THREADED PIN

Заводской номер: Х489131505000 Количество на модель: 2
Х489131505000
2
4

Номер детали на чертеже:

4

THREADED PIN

Заводской номер: Х489131805000 Количество на модель: 6
Х489131805000
6
5

Номер детали на чертеже:

5

DISC

Заводской номер: Х454407508000 Количество на модель: 8
Х454407508000
8
6

Номер детали на чертеже:

6

SPRING RING

Заводской номер: Х520804401000 Количество на модель: 8
Х520804401000
8
7

Номер детали на чертеже:

7

HEXAGON NUT

Заводской номер: Х428202839000 Количество на модель: 8
Х428202839000
8
10

Номер детали на чертеже:

10

STOP BUSH

Заводской номер: Н524500420250 Количество на модель: 4
Н524500420250
4
11

Номер детали на чертеже:

11

BUSH

Заводской номер: 524500420050 Количество на модель: 4
524500420050
4
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 524500420030 Количество на модель: 2
524500420030
2
13

Номер детали на чертеже:

13

DISC

Заводской номер: 170890010060 Количество на модель: 2
170890010060
2
14

Номер детали на чертеже:

14

HEXAGON NUT

Заводской номер: Х434104040000 Количество на модель: 2
Х434104040000
2
17

Номер детали на чертеже:

17

PIVOT BEARING

Заводской номер: G524500420030 Количество на модель: 1
G524500420030
1
20

Номер детали на чертеже:

20

SUPPORT

Заводской номер: Н524500420161 Количество на модель: 1
Н524500420161
1
21

Номер детали на чертеже:

21

HEXAGON SCREW

Заводской номер: Х487545241000 Количество на модель: 2
Х487545241000
2
22

Номер детали на чертеже:

22

HEXAGON SCREW

Заводской номер: Х487545301000 Количество на модель: 2
Х487545301000
2
23

Номер детали на чертеже:

23

SPRING RING

Заводской номер: Х520806601000 Количество на модель: 4
Х520806601000
4
24

Номер детали на чертеже:

24

DISC

Заводской номер: Х450010208000 Количество на модель: 4
Х450010208000
4
