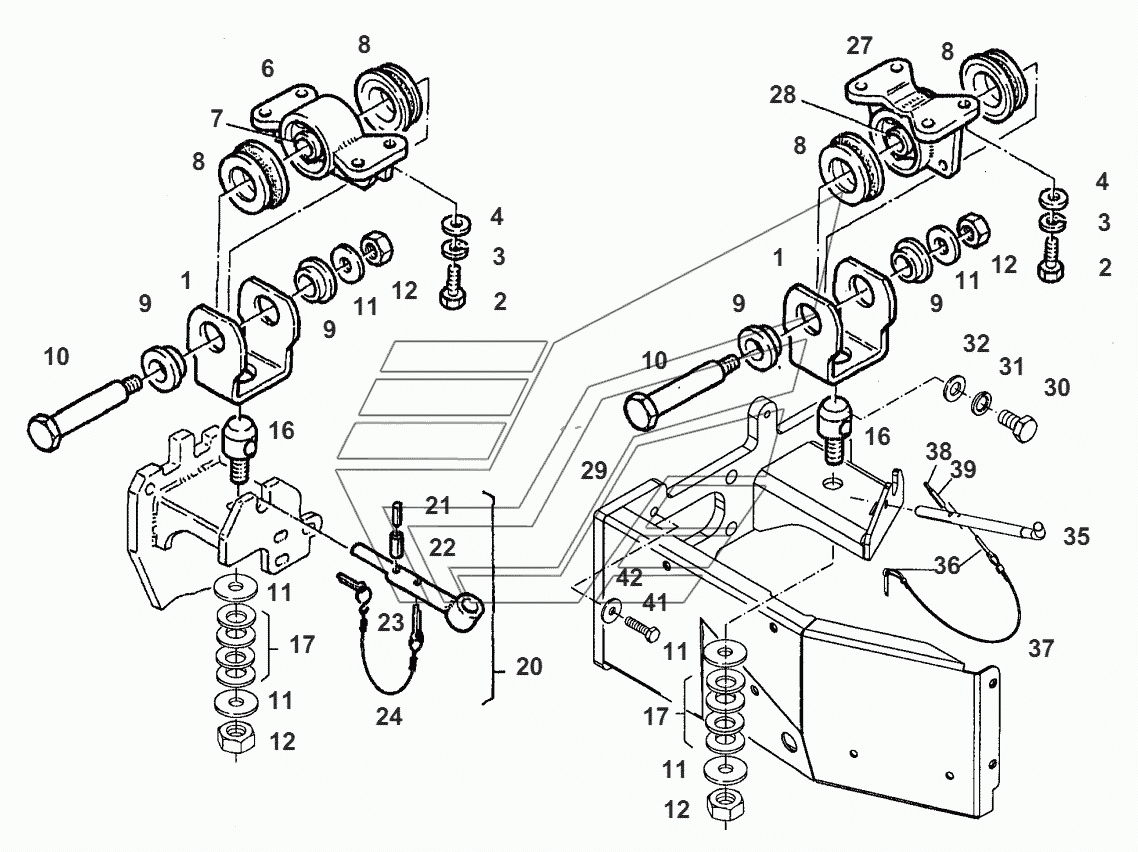

BASE FOR FRAME Fendt-524 (Xylon) часть2. Каталог 2012г.

BASE FOR FRAME Fendt-524 (Xylon) часть2 BASE FOR FRAME Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

STRAP

Заводской номер: 524500420021 Количество на модель: 2
524500420021
2
2

Номер детали на чертеже:

2

HEXAGON SCREW

Заводской номер: Х487531741000 Количество на модель: 8
Х487531741000
8
3

Номер детали на чертеже:

3

SPRING RING

Заводской номер: Х520804401000 Количество на модель: 8
Х520804401000
8
4

Номер детали на чертеже:

4

DISC

Заводской номер: Х454407508000 Количество на модель: 8
Х454407508000
8
6

Номер детали на чертеже:

6

PIVOT BEARING

Заводской номер: G524500420020 Количество на модель: 1
G524500420020
1
7

Номер детали на чертеже:

7

VIBRATION DAMPER

Заводской номер: Н524500420260 Количество на модель: 1
Н524500420260
1
8

Номер детали на чертеже:

8

STOP BUSH

Заводской номер: Н524500420250 Количество на модель: 4
Н524500420250
4
9

Номер детали на чертеже:

9

BUSH

Заводской номер: 524500420050 Количество на модель: 4
524500420050
4
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 524500420030 Количество на модель: 2
524500420030
2
11

Номер детали на чертеже:

11

DISC

Заводской номер: 170890010060 Количество на модель: 6
170890010060
6
12

Номер детали на чертеже:

12

HEXAGON NUT

Заводской номер: Х434104040000 Количество на модель: 4
Х434104040000
4
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 524500420010 Количество на модель: 2
524500420010
2
17

Номер детали на чертеже:

17

DISC SPRING

Заводской номер: Х699136001000 Количество на модель: 8
Х699136001000
8
20

Номер детали на чертеже:

20

DRAW PIN

Заводской номер: G524500421010 Количество на модель: 1
G524500421010
1
21

Номер детали на чертеже:

21

SP-PIN

Заводской номер: Х500628546000 Количество на модель: 1
Х500628546000
1
22

Номер детали на чертеже:

22

SP-PIN

Заводской номер: Х500621746000 Количество на модель: 1
Х500621746000
1
23

Номер детали на чертеже:

23

SPLIT PIN

Заводской номер: Х531911008000 Количество на модель: 2
Х531911008000
2
24

Номер детали на чертеже:

24

PULLING CABLE

Заводской номер: Н186884020010 Количество на модель: 1
Н186884020010
1
27

Номер детали на чертеже:

27

PIVOT BEARING

Заводской номер: G524500420030 Количество на модель: 1
G524500420030
1
29

Номер детали на чертеже:

29

SUPPORT

Заводской номер: Н524500421020 Количество на модель: 1
Н524500421020
1
30

Номер детали на чертеже:

30

HEXAGON SCREW

Заводской номер: Х487545241000 Количество на модель: 4
Х487545241000
4
31

Номер детали на чертеже:

31

SPRING RING

Заводской номер: Х520806601000 Количество на модель: 4
Х520806601000
4
32

Номер детали на чертеже:

32

DISC

Заводской номер: Х450010208000 Количество на модель: 4
Х450010208000
4
35

Номер детали на чертеже:

35

DRAW PIN

Заводской номер: G524500421020 Количество на модель: 1
G524500421020
1
41

Номер детали на чертеже:

41

HEXAGON SCREW

Заводской номер: Х487531841000 Количество на модель: 2
Х487531841000
2
