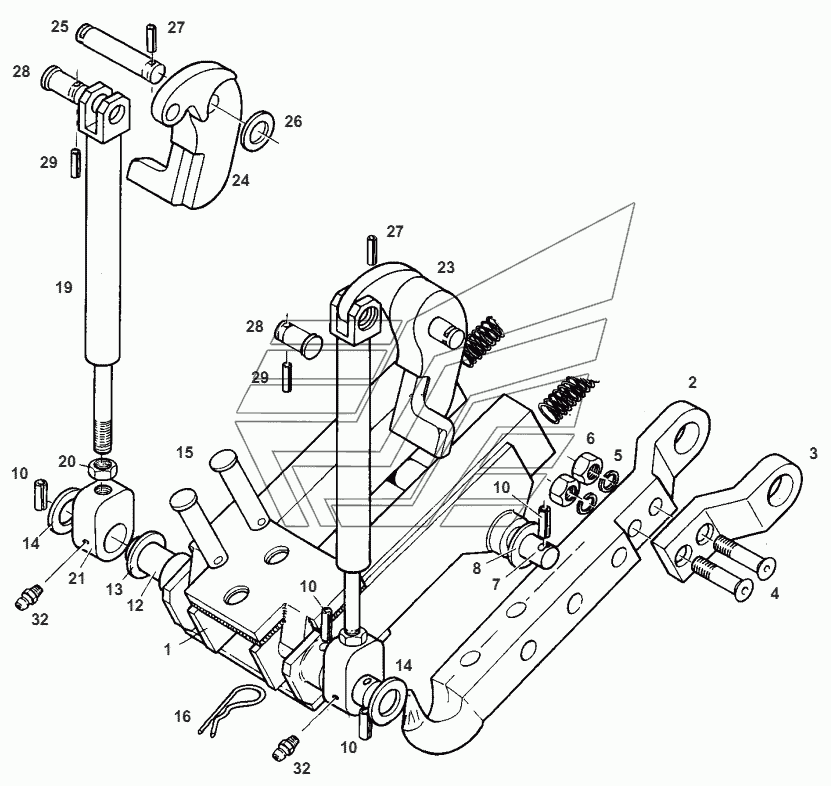

DRAWBAR Fendt-524 (Xylon) часть2. Каталог 2012г.

BASE FRAME Fendt-524 (Xylon) часть2 BASE Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CARRIER

Заводской номер: F199500160020 Количество на модель: 1
F199500160020
1
2

Номер детали на чертеже:

2

DRAWBAR

Заводской номер: F199500160130 Количество на модель: 1
F199500160130
1
3

Номер детали на чертеже:

3

COUNTER PIECE

Заводской номер: F199500160250 Количество на модель: 1
F199500160250
1
4

Номер детали на чертеже:

4

C'SUNK SCREW

Заводской номер: Х497844500000 Количество на модель: 2
Х497844500000
2
5

Номер детали на чертеже:

5

SPRING RING

Заводской номер: Х523706600000 Количество на модель: 2
Х523706600000
2
6

Номер детали на чертеже:

6

HEXAGON NUT

Заводской номер: Х428204039000 Количество на модель: 2
Х428204039000
2
7

Номер детали на чертеже:

7

SHAFT

Заводской номер: F199500160110 Количество на модель: 1
F199500160110
1
8

Номер детали на чертеже:

8

DISC

Заводской номер: F199500160260 Количество на модель: 1
F199500160260
1
10

Номер детали на чертеже:

10

SP-PIN

Заводской номер: Х500629146000 Количество на модель: 6
Х500629146000
6
12

Номер детали на чертеже:

12

BOLT

Заводской номер: F199500160070 Количество на модель: 2
F199500160070
2
13

Номер детали на чертеже:

13

DISC

Заводской номер: F524500160070 Количество на модель: 2
F524500160070
2
14

Номер детали на чертеже:

14

DISC

Заводской номер: Х450014402000 Количество на модель: 2
Х450014402000
2
15

Номер детали на чертеже:

15

BOLT

Заводской номер: F199500160140 Количество на модель: 2
F199500160140
2
16

Номер детали на чертеже:

16

CLIP PIN

Заводской номер: F199500160300 Количество на модель: 2
F199500160300
2
19

Номер детали на чертеже:

19

LIFT TUBE

Заводской номер: F524500160060 Количество на модель: 2
F524500160060
2
20

Номер детали на чертеже:

20

HEXAGON NUT

Заводской номер: Х428804804000 Количество на модель: 2
Х428804804000
2
21

Номер детали на чертеже:

21

SHACKLE

Заводской номер: F199500160350 Количество на модель: 2
F199500160350
2
23

Номер детали на чертеже:

23

HYDRAULIC LIFT ARM

Заводской номер: F199500160310 Количество на модель: 1
F199500160310
1
24

Номер детали на чертеже:

24

HYDRAULIC LIFT ARM

Заводской номер: F199500160320 Количество на модель: 1
F199500160320
1
25

Номер детали на чертеже:

25

BOLT

Заводской номер: F199500160340 Количество на модель: 2
F199500160340
2
26

Номер детали на чертеже:

26

DISC

Заводской номер: Х450012002000 Количество на модель: 2
Х450012002000
2
27

Номер детали на чертеже:

27

SP-PIN

Заводской номер: Х500628846000 Количество на модель: 2
Х500628846000
2
28

Номер детали на чертеже:

28

BOLT

Заводской номер: F199500160360 Количество на модель: 2
F199500160360
2
29

Номер детали на чертеже:

29

SP-PIN

Заводской номер: Х500621846000 Количество на модель: 2
Х500621846000
2
32

Номер детали на чертеже:

32

LUBRICATOR

Заводской номер: Х662516002000 Количество на модель: 2
Х662516002000
2
