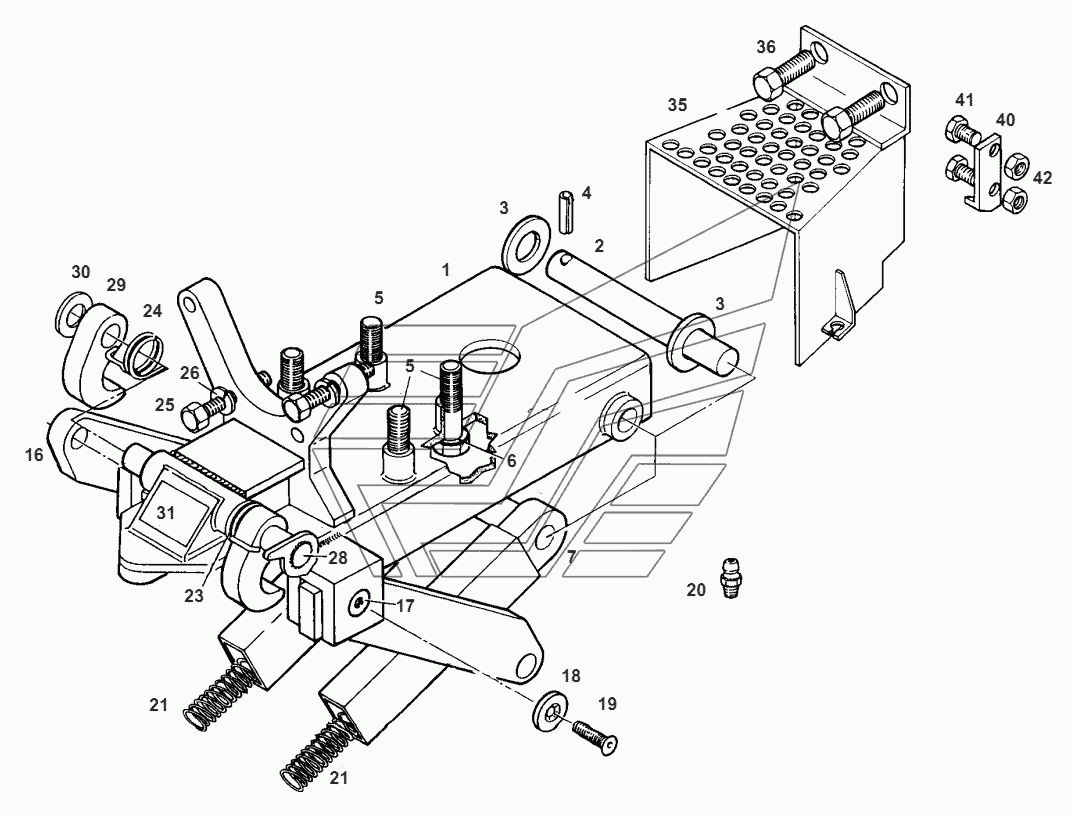

BASE FRAME Fendt-524 (Xylon) часть2. Каталог 2012г.

PITON FIX Fendt-524 (Xylon) часть2 DRAWBAR Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BASE FRAME

Заводской номер: F524500160010 Количество на модель: 1
F524500160010
1
2

Номер детали на чертеже:

2

SHAFT

Заводской номер: F199500160080 Количество на модель: 1
F199500160080
1
3

Номер детали на чертеже:

3

DISC

Заводской номер: F199500160260 Количество на модель: 2
F199500160260
2
4

Номер детали на чертеже:

4

SP-PIN

Заводской номер: Х500629146000 Количество на модель: 1
Х500629146000
1
5

Номер детали на чертеже:

5

HEXAGON SCREW

Заводской номер: Х486547000000 Количество на модель: 4
Х486547000000
4
6

Номер детали на чертеже:

6

DISC

Заводской номер: Х450010208000 Количество на модель: 4
Х450010208000
4
7

Номер детали на чертеже:

7

CARRIER

Заводской номер: F199500160030 Количество на модель: 1
F199500160030
1
16

Номер детали на чертеже:

16

HYDRAULIC LIFT ARM

Заводской номер: F199500160100 Количество на модель: 2
F199500160100
2
17

Номер детали на чертеже:

17

BOLT

Заводской номер: F524500160020 Количество на модель: 2
F524500160020
2
18

Номер детали на чертеже:

18

DISC

Заводской номер: F524500160030 Количество на модель: 2
F524500160030
2
19

Номер детали на чертеже:

19

C'SUNK SCREW

Заводской номер: Х497824905000 Количество на модель: 2
Х497824905000
2
20

Номер детали на чертеже:

20

LUBRICATOR

Заводской номер: Х662516002000 Количество на модель: 9
Х662516002000
9
21

Номер детали на чертеже:

21

SPRING

Заводской номер: F199500160270 Количество на модель: 2
F199500160270
2
23

Номер детали на чертеже:

23

SPRING

Заводской номер: F199500160150 Количество на модель: 1
F199500160150
1
24

Номер детали на чертеже:

24

SPRING

Заводской номер: F199500160160 Количество на модель: 1
F199500160160
1
25

Номер детали на чертеже:

25

HEXAGON SCREW

Заводской номер: Х486551706000 Количество на модель: 4
Х486551706000
4
26

Номер детали на чертеже:

26

SPRING RING

Заводской номер: Х520807201000 Количество на модель: 4
Х520807201000
4
28

Номер детали на чертеже:

28

BOLT

Заводской номер: F199500160050 Количество на модель: 1
F199500160050
1
29

Номер детали на чертеже:

29

DRAWHOOK

Заводской номер: F199500160060 Количество на модель: 2
F199500160060
2
30

Номер детали на чертеже:

30

DISC

Заводской номер: F199500160090 Количество на модель: 1
F199500160090
1
31

Номер детали на чертеже:

31

MARKING PLATE

Заводской номер: 199500160010 Количество на модель: 1
199500160010
1
35

Номер детали на чертеже:

35

PTO GUARD

Заводской номер: F524500160080 Количество на модель: 1
F524500160080
1
40

Номер детали на чертеже:

40

SUPPORT

Заводской номер: F199500160240 Количество на модель: 1
F199500160240
1
41

Номер детали на чертеже:

41

HEXAGON SCREW

Заводской номер: Х487528141000 Количество на модель: 2
Х487528141000
2
42

Номер детали на чертеже:

42

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 2
Х428202439000
2
