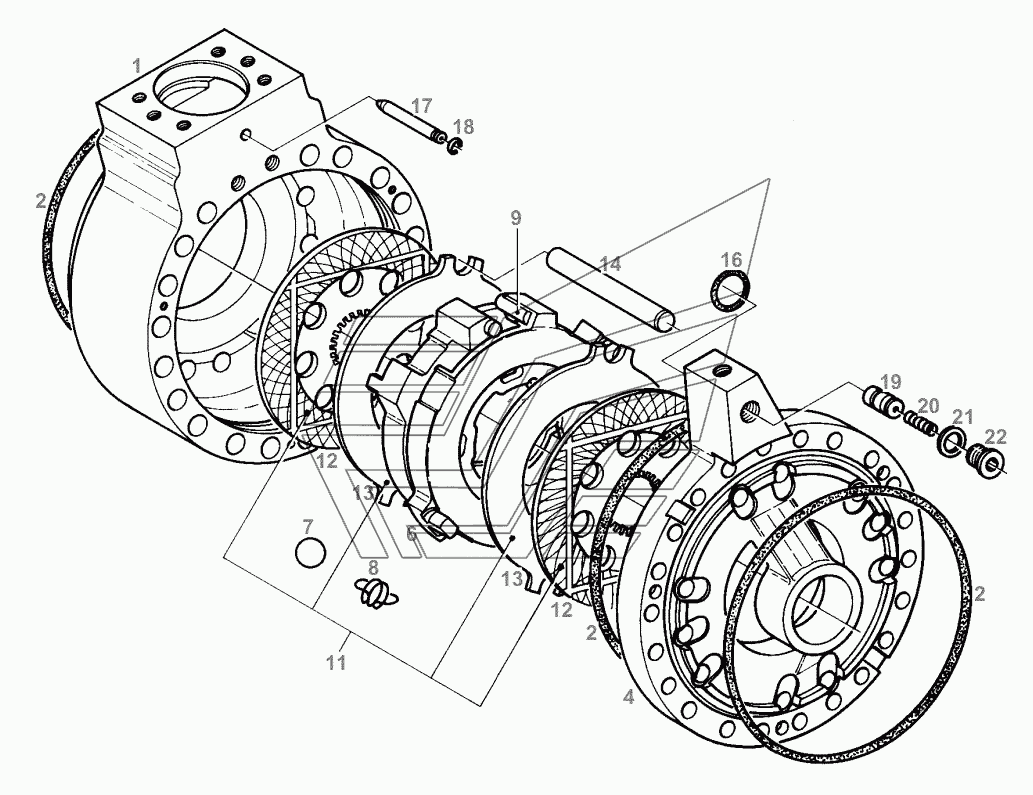

DISC BRAKE Fendt-524 (Xylon) часть1. Каталог 2012г.

FOOT BRAKE Fendt-524 (Xylon) часть1 LUBRIC. PRESSURELINE Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
4
6
7
8
9
11
14
16
17
18
19
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BRAKE HOUSING

Заводской номер: 524101150061 Количество на модель: 2
524101150061
2
2

Номер детали на чертеже:

2

O-RING

Заводской номер: Х549033600000 Количество на модель: 6
Х549033600000
6
4

Номер детали на чертеже:

4

INTERMEDIATE FLANGE

Заводской номер: 524101150071 Количество на модель: 2
524101150071
2
6

Номер детали на чертеже:

6

DISC ASSY

Заводской номер: G524101150050 Количество на модель: 2
G524101150050
2
7

Номер детали на чертеже:

7

BALL

Заводской номер: F822100150020 Количество на модель: 8
F822100150020
8
8

Номер детали на чертеже:

8

TENSION SPRING

Заводской номер: F524101150010 Количество на модель: 8
F524101150010
8
9

Номер детали на чертеже:

9

CYLINDRICAL PIN

Заводской номер: Х505558539000 Количество на модель: 4
Х505558539000
4
11

Номер детали на чертеже:

11

DISC KIT

Заводской номер: G524101150060 Количество на модель: 2
G524101150060
2
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 524101150033 Количество на модель: 8
524101150033
8
16

Номер детали на чертеже:

16

O-RING

Заводской номер: Х548871466000 Количество на модель: 2
Х548871466000
2
17

Номер детали на чертеже:

17

TAPPET

Заводской номер: 524101150140 Количество на модель: 2
524101150140
2
18

Номер детали на чертеже:

18

RING

Заводской номер: Х531500400000 Количество на модель: 2
Х531500400000
2
19

Номер детали на чертеже:

19

PISTON

Заводской номер: 524101150131 Количество на модель: 2
524101150131
2
20

Номер детали на чертеже:

20

PRESSURE SPRING

Заводской номер: Х699305400000 Количество на модель: 2
Х699305400000
2
21

Номер детали на чертеже:

21

SEALING RING

Заводской номер: Х540004878000 Количество на модель: 2
Х540004878000
2
22

Номер детали на чертеже:

22

LOCK SCREW

Заводской номер: Х483801200000 Количество на модель: 2
Х483801200000
2
