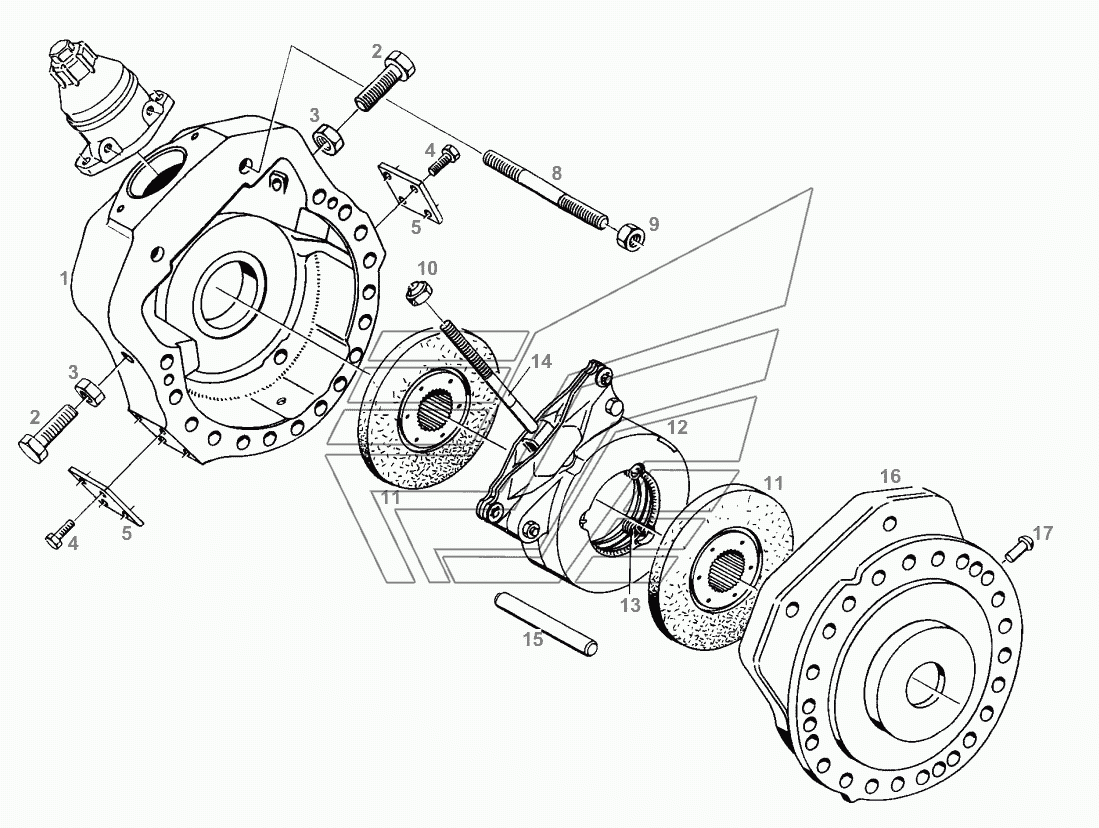

FOOT BRAKE Fendt-524 (Xylon) часть1. Каталог 2012г.

REAR AXLE SHAFT Fendt-524 (Xylon) часть1 DISC BRAKE Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
4
5
8
9
10
11
12
13
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BRAKE HOUSING

Заводской номер: 524100150020 Количество на модель: 2
524100150020
2
2

Номер детали на чертеже:

2

HEXAGON SCREW

Заводской номер: Х487541305000 Количество на модель: 4
Х487541305000
4
3

Номер детали на чертеже:

3

HEXAGON NUT

Заводской номер: Х428203639000 Количество на модель: 4
Х428203639000
4
4

Номер детали на чертеже:

4

HEXAGON SCREW

Заводской номер: Х487526841000 Количество на модель: 14
Х487526841000
14
4

Номер детали на чертеже:

4

HEXAGON SCREW

Заводской номер: Х487527741000 Количество на модель: 2
Х487527741000
2
5

Номер детали на чертеже:

5

SEALING COVER

Заводской номер: 178100150101 Количество на модель: 4
178100150101
4
8

Номер детали на чертеже:

8

THREADED PIN

Заводской номер: 258112150070 Количество на модель: 4
258112150070
4
9

Номер детали на чертеже:

9

HEXAGON NUT

Заводской номер: Х428203205000 Количество на модель: 4
Х428203205000
4
10

Номер детали на чертеже:

10

HEXAGON NUT

Заводской номер: Х434103440000 Количество на модель: 2
Х434103440000
2
11

Номер детали на чертеже:

11

BRAKE DISC

Заводской номер: F514100150010 Количество на модель: 4
F514100150010
4
12

Номер детали на чертеже:

12

DISC ASSY

Заводской номер: Е524100150020 Количество на модель: 2
Е524100150020
2
13

Номер детали на чертеже:

13

RETURN SPRING

Заводской номер: F178100150070 Количество на модель: 6
F178100150070
6
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 178100150150 Количество на модель: 2
178100150150
2
16

Номер детали на чертеже:

16

INTERMEDIATE FLANGE

Заводской номер: 199100150220 Количество на модель: 2
199100150220
2
17

Номер детали на чертеже:

17

NOTCHED PIN

Заводской номер: Х419452200000 Количество на модель: 2
Х419452200000
2
