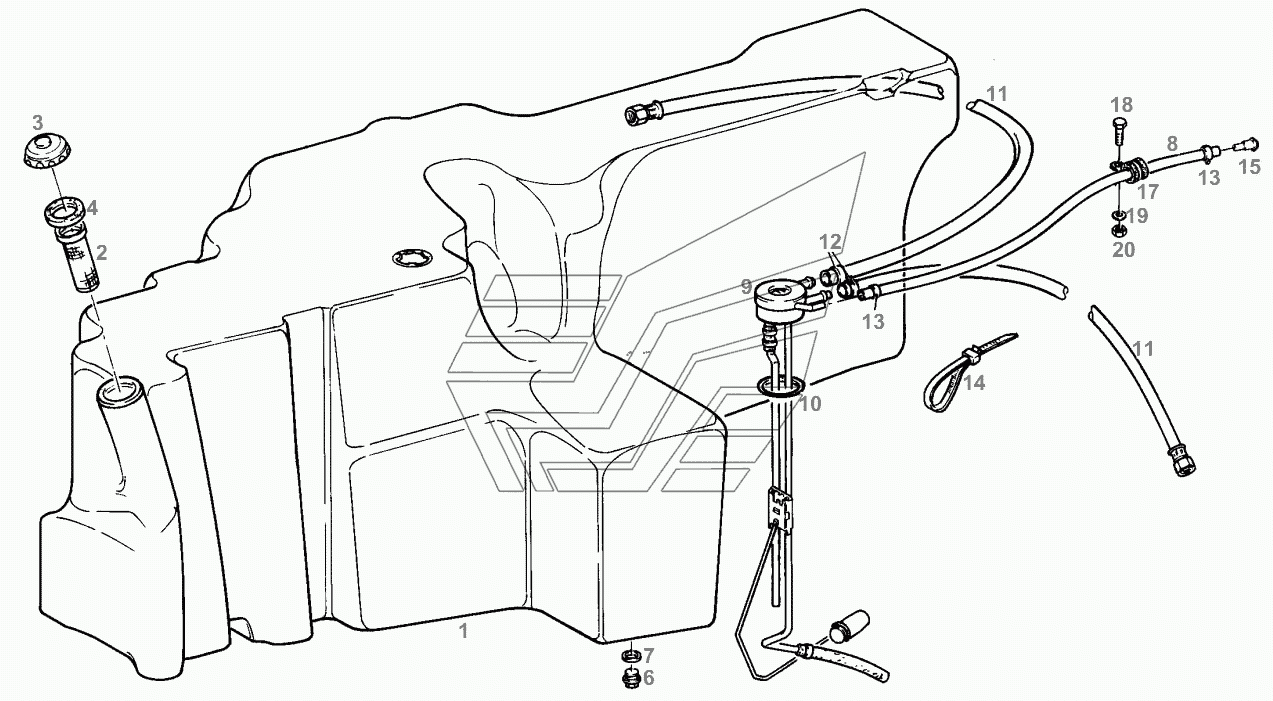

FUEL TANK Fendt-524 (Xylon) часть1. Каталог 2012г.

FUEL LINES Fendt-524 (Xylon) часть1 FUEL TANK Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
3
4
6
7
8
9
10
11
12
14
15
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FUEL TANK

Заводской номер: Н524200060010 Количество на модель: 1
Н524200060010
1
2

Номер детали на чертеже:

2

STRAINER

Заводской номер: Х800510203000 Количество на модель: 1
Х800510203000
1
3

Номер детали на чертеже:

3

TANK CAP

Заводской номер: G524200061020 Количество на модель: 1
G524200061020
1
3

Номер детали на чертеже:

3

TANK CAP

Заводской номер: F524200061190 Количество на модель: 1
F524200061190
1
4

Номер детали на чертеже:

4

RUBBER GASKET

Заводской номер: Х810110050010 Количество на модель: 1
Х810110050010
1
6

Номер детали на чертеже:

6

LOCK SCREW

Заводской номер: Х494204800000 Количество на модель: 1
Х494204800000
1
7

Номер детали на чертеже:

7

SEALING RING

Заводской номер: Х540005678000 Количество на модель: 1
Х540005678000
1
8

Номер детали на чертеже:

8

PRESSURE HOSE

Заводской номер: Х604145300960 Количество на модель: 1
Х604145300960
1
9

Номер детали на чертеже:

9

FUEL INDICATOR

Заводской номер: G524200060011 Количество на модель: 1
G524200060011
1
10

Номер детали на чертеже:

10

SEALING RING

Заводской номер: Х810150020010 Количество на модель: 1
Х810150020010
1
11

Номер детали на чертеже:

11

FUEL LINE

Заводской номер: Н816200060051 Количество на модель: 2
Н816200060051
2
12

Номер детали на чертеже:

12

HOSE CLIP

Заводской номер: Х458650500000 Количество на модель: 2
Х458650500000
2
14

Номер детали на чертеже:

14

CABLE TAPE

Заводской номер: Х668981022000 Количество на модель:
Х668981022000
15

Номер детали на чертеже:

15

VALVE

Заводской номер: Н515200060090 Количество на модель: 1
Н515200060090
1
17

Номер детали на чертеже:

17

PIPE COLLAR

Заводской номер: Х459075300000 Количество на модель: 1
Х459075300000
1
18

Номер детали на чертеже:

18

HEXAGON SCREW

Заводской номер: Х487520741000 Количество на модель: 1
Х487520741000
1
19

Номер детали на чертеже:

19

SPRING RING

Заводской номер: Х520803001000 Количество на модель: 1
Х520803001000
1
20

Номер детали на чертеже:

20

HEXAGON NUT

Заводской номер: Х428202239000 Количество на модель: 1
Х428202239000
1
