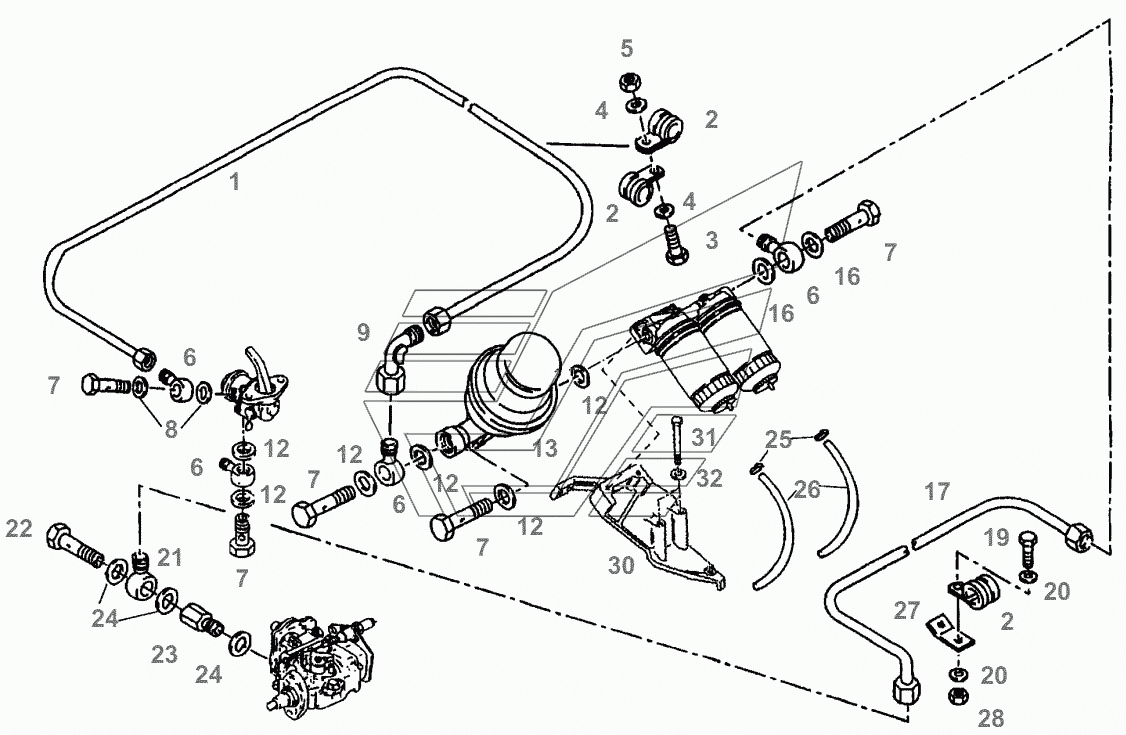

FUEL LINES Fendt-524 (Xylon) часть1. Каталог 2012г.

FUEL FILTER Fendt-524 (Xylon) часть1 FUEL TANK Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
3
3
4
5
6
7
8
9
13
17
17
21
22
23
24
25
26
27
30
31
32

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FUEL LINE

Заводской номер: F524200061020 Количество на модель: 1
F524200061020
1
1

Номер детали на чертеже:

1

FUEL LINE

Заводской номер: F524200061150 Количество на модель: 1
F524200061150
1
2

Номер детали на чертеже:

2

COLLAR

Заводской номер: F926880010230 Количество на модель: 2
F926880010230
2
3

Номер детали на чертеже:

3

HEXAGON SCREW

Заводской номер: Х487526841000 Количество на модель: 1
Х487526841000
1
3

Номер детали на чертеже:

3

HEXAGON SCREW

Заводской номер: Х487527741000 Количество на модель: 1
Х487527741000
1
4

Номер детали на чертеже:

4

DISC

Заводской номер: Х450006308000 Количество на модель: 2
Х450006308000
2
5

Номер детали на чертеже:

5

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 1
Х428202439000
1
6

Номер детали на чертеже:

6

BANJO FITTING

Заводской номер: F824200050130 Количество на модель: 4
F824200050130
4
7

Номер детали на чертеже:

7

HOLLOW SCREW

Заводской номер: F824200090230 Количество на модель: 5
F824200090230
5
8

Номер детали на чертеже:

8

SEALING RING

Заводской номер: Х540004278000 Количество на модель: 2
Х540004278000
2
9

Номер детали на чертеже:

9

ANGULAR UNION

Заводской номер: F926880010210 Количество на модель: 1
F926880010210
1
13

Номер детали на чертеже:

13

HAND PRIMER

Заводской номер: F524200061030 Количество на модель: 1
F524200061030
1
17

Номер детали на чертеже:

17

FUEL LINE

Заводской номер: F524200061160 Количество на модель: 1
F524200061160
1
17

Номер детали на чертеже:

17

FUEL LINE

Заводской номер: F524200061040 Количество на модель: 1
F524200061040
1
21

Номер детали на чертеже:

21

BANJO FITTING

Заводской номер: F524200061050 Количество на модель: 1
F524200061050
1
22

Номер детали на чертеже:

22

HOLLOW SCREW

Заводской номер: Х494501900000 Количество на модель: 1
Х494501900000
1
23

Номер детали на чертеже:

23

SCREW CONNECTOR

Заводской номер: F524200061060 Количество на модель: 1
F524200061060
1
24

Номер детали на чертеже:

24

SEALING RING

Заводской номер: Х540003878000 Количество на модель: 3
Х540003878000
3
25

Номер детали на чертеже:

25

HOSE CLIP

Заводской номер: Х458650500000 Количество на модель: 2
Х458650500000
2
26

Номер детали на чертеже:

26

HOSE

Заводской номер: F524200061010 Количество на модель: 1
F524200061010
1
27

Номер детали на чертеже:

27

SUPPORT

Заводской номер: F524200061130 Количество на модель: 1
F524200061130
1
30

Номер детали на чертеже:

30

SUPPORT

Заводской номер: F524200260010 Количество на модель: 1
F524200260010
1
31

Номер детали на чертеже:

31

HEXAGON SCREW

Заводской номер: Х486532905000 Количество на модель: 2
Х486532905000
2
32

Номер детали на чертеже:

32

DISC

Заводской номер: Х450007508000 Количество на модель: 2
Х450007508000
2
