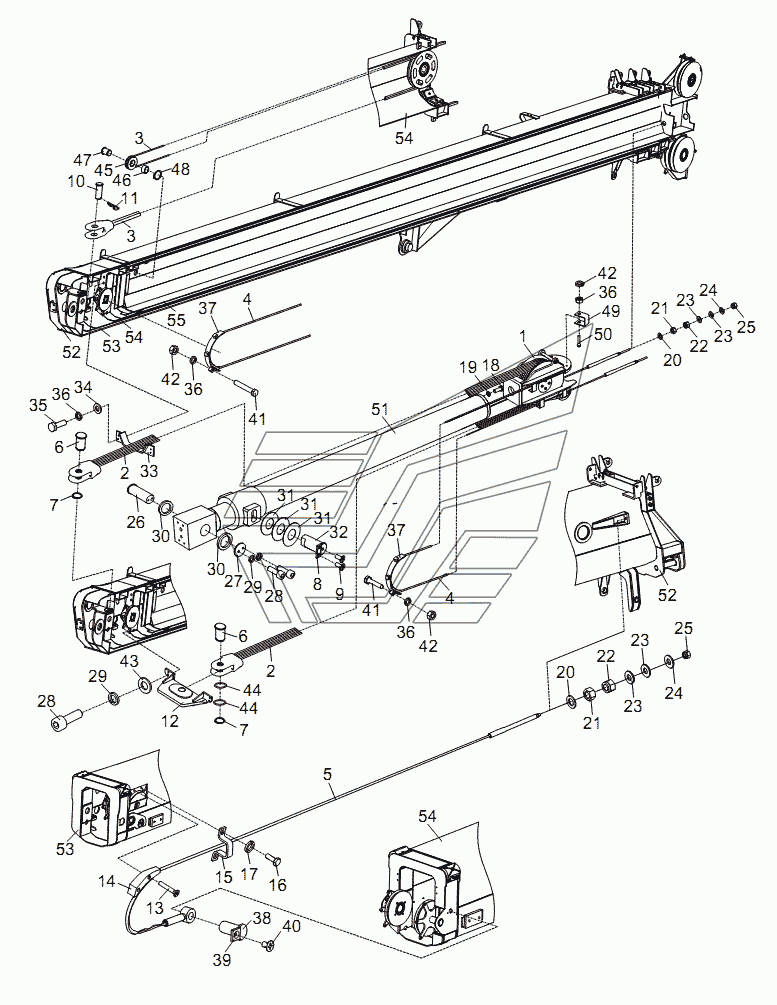

TELESCOPING SYSTEM D00755701800000000Y RT-35. Каталог 2013г.

JIB INSTALLATION D00755704700800000Y RT-35 ROLLER ASSY. D00755701800200000 RT-35

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Telescoping system

Заводской номер: 00755701800000000 Количество на модель: 1
00755701800000000
1
1

Номер детали на чертеже:

1

Roller assy

Заводской номер: 00755701800200000 Количество на модель: 1
00755701800200000
1
2

Номер детали на чертеже:

2

Extension / retraction rope I

Заводской номер: 00755701800400000 Количество на модель: 1
00755701800400000
1
3

Номер детали на чертеже:

3

Extension / retraction rope II

Заводской номер: 00755701800600000 Количество на модель: 2
00755701800600000
2
4

Номер детали на чертеже:

4

Boom retraction rope II

Заводской номер: 00755701800800000 Количество на модель: 1
00755701800800000
1
5

Номер детали на чертеже:

5

Boom retraction rope I

Заводской номер: 00755701801000000 Количество на модель: 2
00755701801000000
2
6

Номер детали на чертеже:

6

Pin I

Заводской номер: 00755701800001010 Количество на модель: 2
00755701800001010
2
7

Номер детали на чертеже:

7

Retainer ring

Заводской номер: 1040300017 Количество на модель: 2
1040300017
2
8

Номер детали на чертеже:

8

Baffle 1

Заводской номер: 00755701800001020 Количество на модель: 2
00755701800001020
2
9

Номер детали на чертеже:

9

Screw

Заводской номер: 1040101403 Количество на модель: 4
1040101403
4
10

Номер детали на чертеже:

10

Pin 2

Заводской номер: 00755701800001031 Количество на модель: 2
00755701800001031
2
11

Номер детали на чертеже:

11

Spring-loaded pin

Заводской номер: 006340000029 Количество на модель: 2
006340000029
2
12

Номер детали на чертеже:

12

Securing device for wire rope

Заводской номер: 00755701801200000 Количество на модель: 1
00755701801200000
1
13

Номер детали на чертеже:

13

Screw

Заводской номер: 1040100039 Количество на модель: 4
1040100039
4
14

Номер детали на чертеже:

14

Guard board 1

Заводской номер: 00755701800001040 Количество на модель: 2
00755701800001040
2
15

Номер детали на чертеже:

15

Grooved plate

Заводской номер: 00755701800001050 Количество на модель: 2
00755701800001050
2
16

Номер детали на чертеже:

16

Bolt

Заводской номер: 1040000109 Количество на модель: 4
1040000109
4
17

Номер детали на чертеже:

17

Washer

Заводской номер: 1040300062 Количество на модель: 4
1040300062
4
18

Номер детали на чертеже:

18

Bolt

Заводской номер: 1040000573 Количество на модель: 6
1040000573
6
19

Номер детали на чертеже:

19

Washer

Заводской номер: 1040300054 Количество на модель: 6
1040300054
6
20

Номер детали на чертеже:

20

Washer

Заводской номер: 1040300106 Количество на модель: 4
1040300106
4
21

Номер детали на чертеже:

21

Nut

Заводской номер: 1040200097 Количество на модель: 4
1040200097
4
22

Номер детали на чертеже:

22

Nut

Заводской номер: 1040200741 Количество на модель: 4
1040200741
4
23

Номер детали на чертеже:

23

Washer 1

Заводской номер: 00755701800001060 Количество на модель: 8
00755701800001060
8
24

Номер детали на чертеже:

24

Washer

Заводской номер: 1040300053 Количество на модель: 4
1040300053
4
25

Номер детали на чертеже:

25

Nut

Заводской номер: 1040200507 Количество на модель: 4
1040200507
4
26

Номер детали на чертеже:

26

Pin 3

Заводской номер: 00755701800001070 Количество на модель: 1
00755701800001070
1
27

Номер детали на чертеже:

27

Retaining ring

Заводской номер: 00755701800001080 Количество на модель: 1
00755701800001080
1
28

Номер детали на чертеже:

28

Screw

Заводской номер: 1040100097 Количество на модель: 6
1040100097
6
29

Номер детали на чертеже:

29

Washer

Заводской номер: 1040300067 Количество на модель: 6
1040300067
6
30

Номер детали на чертеже:

30

Spacer sleeve

Заводской номер: 00755701800001180 Количество на модель: 2
00755701800001180
2
31

Номер детали на чертеже:

31

Seal ring

Заводской номер: 00755701800001190 Количество на модель: 6
00755701800001190
6
32

Номер детали на чертеже:

32

Pin 4

Заводской номер: 00755701800001110 Количество на модель: 2
00755701800001110
2
33

Номер детали на чертеже:

33

Protection plate 1 of wire rope

Заводской номер: 00755701801400000 Количество на модель: 1
00755701801400000
1
34

Номер детали на чертеже:

34

Washer

Заводской номер: 1040300066 Количество на модель: 4
1040300066
4
35

Номер детали на чертеже:

35

Bolt

Заводской номер: 1040000288 Количество на модель: 4
1040000288
4
36

Номер детали на чертеже:

36

Washer

Заводской номер: 1040300063 Количество на модель: 12
1040300063
12
37

Номер детали на чертеже:

37

Protection plate 2 of wire rope

Заводской номер: 00755701801600000 Количество на модель: 2
00755701801600000
2
38

Номер детали на чертеже:

38

Pin 5

Заводской номер: 00755701800001120 Количество на модель: 2
00755701800001120
2
39

Номер детали на чертеже:

39

Baffle 2

Заводской номер: 00755701800001130 Количество на модель: 2
00755701800001130
2
40

Номер детали на чертеже:

40

Screw

Заводской номер: 1040100079 Количество на модель: 2
1040100079
2
41

Номер детали на чертеже:

41

Bolt

Заводской номер: 1040000199 Количество на модель: 6
1040000199
6
42

Номер детали на чертеже:

42

Nut

Заводской номер: 1040200192 Количество на модель: 8
1040200192
8
43

Номер детали на чертеже:

43

Washer

Заводской номер: 1040300061 Количество на модель: 4
1040300061
4
44

Номер детали на чертеже:

44

Shim 3

Заводской номер: 00755701800001140 Количество на модель: 2
00755701800001140
2
45

Номер детали на чертеже:

45

Roller

Заводской номер: 00755701800001150 Количество на модель: 2
00755701800001150
2
46

Номер детали на чертеже:

46

Bearing

Заводской номер: 1050200774 Количество на модель: 2
1050200774
2
47

Номер детали на чертеже:

47

Pin 5

Заводской номер: 00755701800001160 Количество на модель: 2
00755701800001160
2
48

Номер детали на чертеже:

48

Retainer ring

Заводской номер: 1040300096 Количество на модель: 2
1040300096
2
49

Номер детали на чертеже:

49

Plate

Заводской номер: 00755701800001170 Количество на модель: 2
00755701800001170
2
50

Номер детали на чертеже:

50

Screw

Заводской номер: 1040100024 Количество на модель: 2
1040100024
2
51

Номер детали на чертеже:

51

Telescoping cylinder

Заводской номер: Telescopingcylinder Количество на модель: 1
Telescopingcylinder
1
52

Номер детали на чертеже:

52

Basic boom assy

Заводской номер: Basicboomassy Количество на модель: 1
Basicboomassy
1
53

Номер детали на чертеже:

53

Telescopic boom section 1 assy

Заводской номер: Boomsection1 Количество на модель: 1
Boomsection1
1
54

Номер детали на чертеже:

54

Telescopic boom section 2 assy

Заводской номер: Boomsection2 Количество на модель: 1
Boomsection2
1
55

Номер детали на чертеже:

55

Telescopic boom section 3 assy

Заводской номер: Boomsection3 Количество на модель: 1
Boomsection3
1
