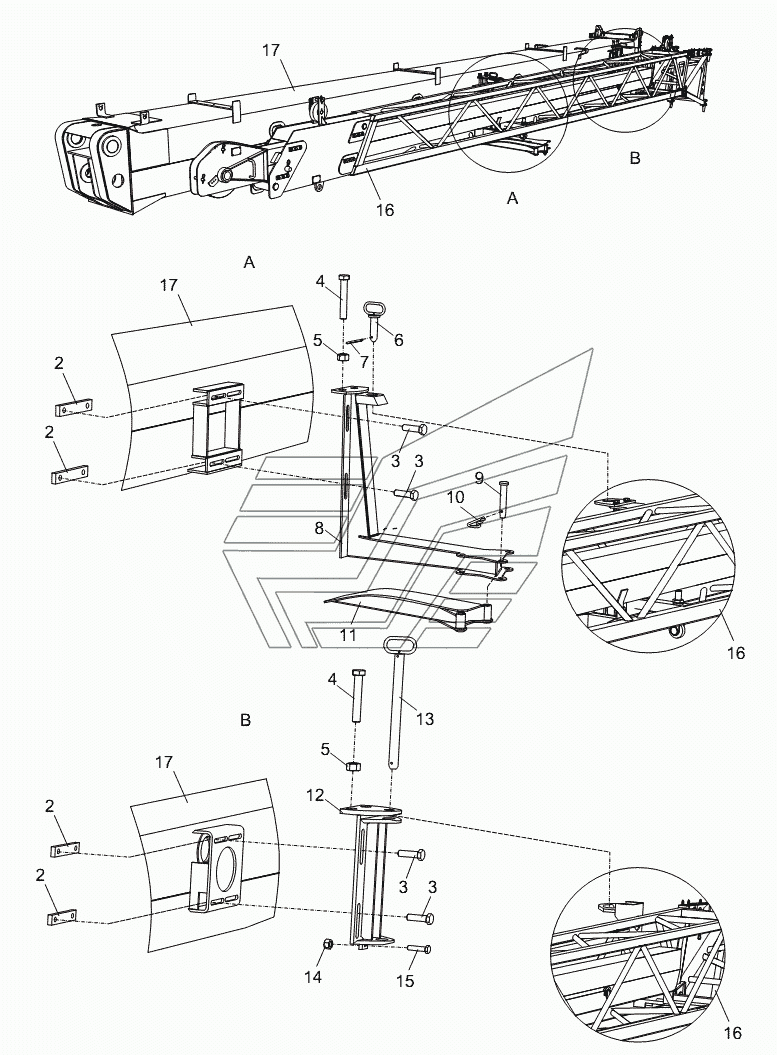

JIB INSTALLATION D00755704700800000Y RT-35. Каталог 2013г.

ROLLER ASSY. D00755700202600000Y RT-35 TELESCOPING SYSTEM D00755701800000000Y RT-35

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Jib installation

Заводской номер: 00755704700800000 Количество на модель: 1
00755704700800000
1
1

Номер детали на чертеже:

1

Shim block

Заводской номер: 00755904700410000 Количество на модель: 1
00755904700410000
1
2

Номер детали на чертеже:

2

Pad

Заводской номер: 00755904700401060 Количество на модель: 4
00755904700401060
4
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 1040000177 Количество на модель: 8
1040000177
8
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 1040002430 Количество на модель: 4
1040002430
4
5

Номер детали на чертеже:

5

Nut

Заводской номер: 1040200097 Количество на модель: 4
1040200097
4
6

Номер детали на чертеже:

6

Pin

Заводской номер: 00755904700420000 Количество на модель: 1
00755904700420000
1
7

Номер детали на чертеже:

7

Spring-loaded pin

Заводской номер: 006340000029 Количество на модель: 1
006340000029
1
8

Номер детали на чертеже:

8

Bracket

Заводской номер: 00755704700810000 Количество на модель: 1
00755704700810000
1
9

Номер детали на чертеже:

9

Pin

Заводской номер: 00755904700401050 Количество на модель: 2
00755904700401050
2
10

Номер детали на чертеже:

10

Spring-loaded pin

Заводской номер: 006340000032 Количество на модель: 2
006340000032
2
11

Номер детали на чертеже:

11

Folding bracket

Заводской номер: 00755904700460000 Количество на модель: 1
00755904700460000
1
12

Номер детали на чертеже:

12

Pin bracket

Заводской номер: 00755904700470001 Количество на модель: 1
00755904700470001
1
13

Номер детали на чертеже:

13

Pin

Заводской номер: 00755904700480000 Количество на модель: 1
00755904700480000
1
14

Номер детали на чертеже:

14

Nut

Заводской номер: 1040200096 Количество на модель: 1
1040200096
1
15

Номер детали на чертеже:

15

Bolt

Заводской номер: 1040000149 Количество на модель: 1
1040000149
1
16

Номер детали на чертеже:

16

Jib

Заводской номер: Jib Количество на модель: 1
Jib
1
17

Номер детали на чертеже:

17

Basic boom assy

Заводской номер: Basicboom Количество на модель: 1
Basicboom
1
