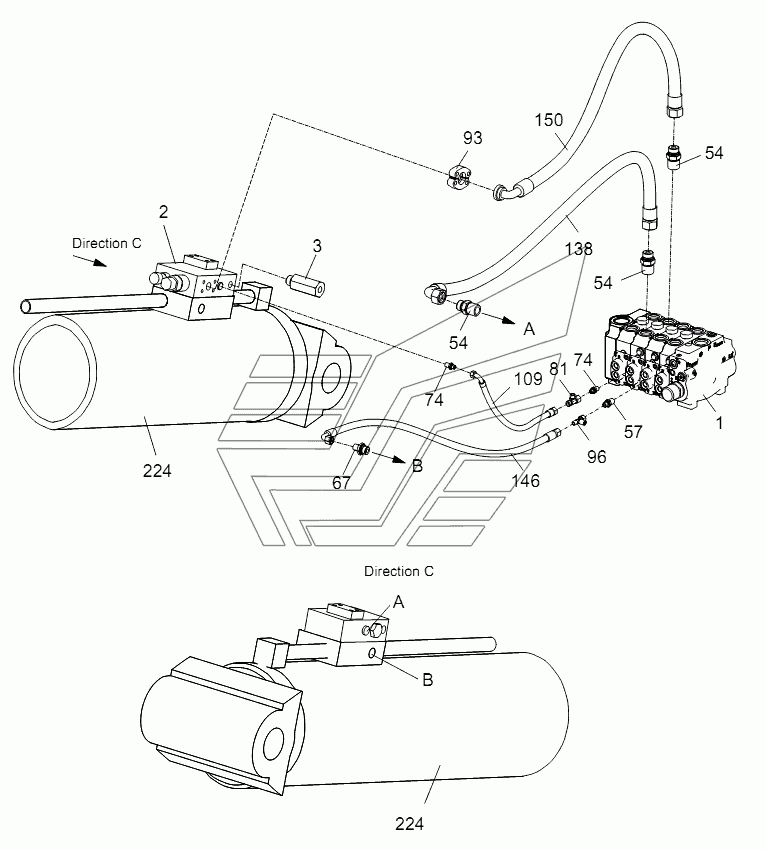

PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (DERRICKING MECHANISM) D00755701620000001Y RT-35. Каталог 2013г.

PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (HOIST MECHANISM) D00755701620000001Y RT-35 PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (TELESCOPING MECHANISM) D00755701620000001Y RT-35

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pipe layout - superstructure hydraulic syste m

Заводской номер: 00755701620000001 Количество на модель: 1
00755701620000001
1
1

Номер детали на чертеже:

1

Main valve

Заводской номер: 1010302791 Количество на модель: 1
1010302791
1
2

Номер детали на чертеже:

2

Derricking balance valve

Заводской номер: 1010302038 Количество на модель: 1
1010302038
1
3

Номер детали на чертеже:

3

Anti-explosion valve

Заводской номер: 1010304103 Количество на модель: 1
1010304103
1
54

Номер детали на чертеже:

54

Fitting

Заводской номер: 1140108815 Количество на модель: 14
1140108815
14
57

Номер детали на чертеже:

57

Fitting

Заводской номер: 1140108784 Количество на модель: 17
1140108784
17
67

Номер детали на чертеже:

67

Fitting

Заводской номер: 1140108781 Количество на модель: 3
1140108781
3
74

Номер детали на чертеже:

74

Fitting

Заводской номер: 1140108775 Количество на модель: 52
1140108775
52
81

Номер детали на чертеже:

81

Combination tee union

Заводской номер: 1149900386 Количество на модель: 2
1149900386
2
93

Номер детали на чертеже:

93

Nominal bolt flange assembly

Заводской номер: 1140101829 Количество на модель: 1
1140101829
1
96

Номер детали на чертеже:

96

Combination tee union

Заводской номер: 1149900380 Количество на модель: 3
1149900380
3
109

Номер детали на чертеже:

109

Hose assy

Заводской номер: 1140230477 Количество на модель: 1
1140230477
1
138

Номер детали на чертеже:

138

Hose assy

Заводской номер: 1140225216 Количество на модель: 1
1140225216
1
146

Номер детали на чертеже:

146

Hose assy

Заводской номер: 1140223023 Количество на модель: 1
1140223023
1
150

Номер детали на чертеже:

150

Hose assy

Заводской номер: 1140225223 Количество на модель: 1
1140225223
1
224

Номер детали на чертеже:

224

Derricking cylinder

Заводской номер: 00755708400300000 Количество на модель: 1
00755708400300000
1
