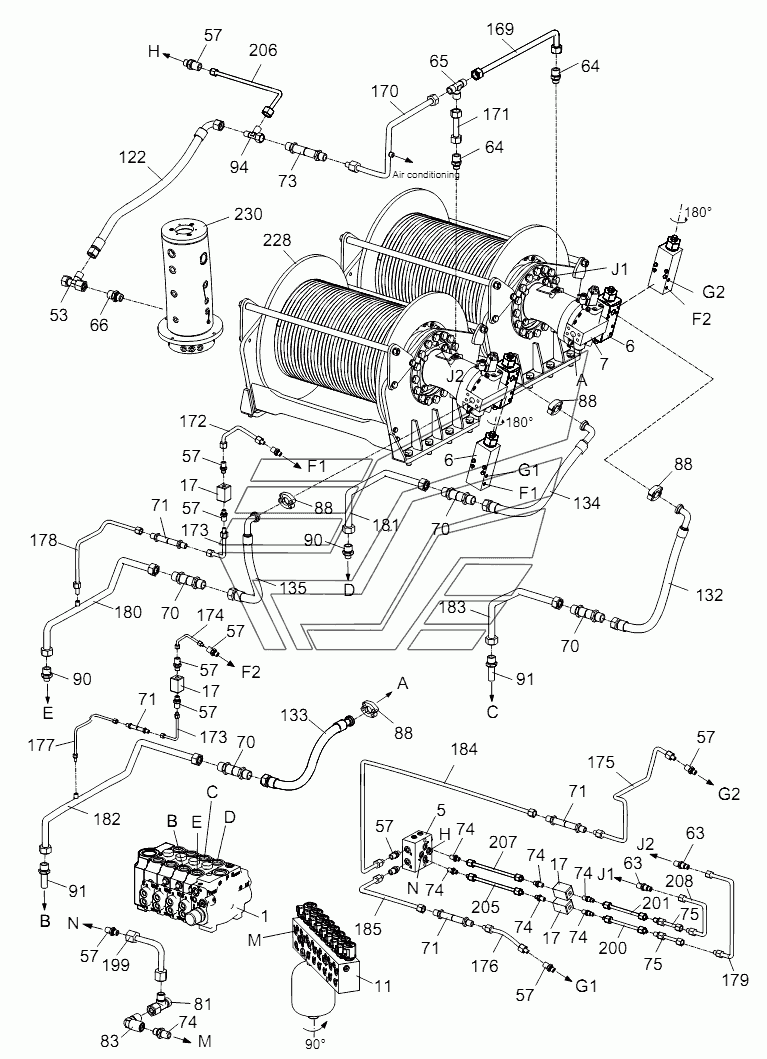

PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (HOIST MECHANISM) D00755701620000001Y RT-35. Каталог 2013г.

ELECTRICAL SYSTEM (GREER) (CHASSIS FRAME ELECTRICS 2) D00755706210000001Y RT-35 PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (DERRICKING MECHANISM) D00755701620000001Y RT-35

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pipe layout - superstructure hydraulic syste m

Заводской номер: 00755701620000001 Количество на модель: 1
00755701620000001
1
1

Номер детали на чертеже:

1

Main valve

Заводской номер: 1010302791 Количество на модель: 1
1010302791
1
5

Номер детали на чертеже:

5

Pilot-operated valve

Заводской номер: 1010302511 Количество на модель: 1
1010302511
1
6

Номер детали на чертеже:

6

Hoisting balance valve

Заводской номер: 1010301642 Количество на модель: 2
1010301642
2
7

Номер детали на чертеже:

7

Winch motor

Заводской номер: 1010100375 Количество на модель: 2
1010100375
2
11

Номер детали на чертеже:

11

Pilot-operated control valve block

Заводской номер: 1010303710 Количество на модель: 1
1010303710
1
17

Номер детали на чертеже:

17

Throttle check valve

Заводской номер: 1010304106 Количество на модель: 4
1010304106
4
53

Номер детали на чертеже:

53

Combination tee union

Заводской номер: 1149900389 Количество на модель: 1
1149900389
1
57

Номер детали на чертеже:

57

Fitting

Заводской номер: 1140108784 Количество на модель: 17
1140108784
17
63

Номер детали на чертеже:

63

Fitting

Заводской номер: 1140108770 Количество на модель: 2
1140108770
2
64

Номер детали на чертеже:

64

Fitting

Заводской номер: 1140108803 Количество на модель: 2
1140108803
2
65

Номер детали на чертеже:

65

Tee union

Заводской номер: 1149900367 Количество на модель: 1
1149900367
1
66

Номер детали на чертеже:

66

Fitting

Заводской номер: 1140108805 Количество на модель: 1
1140108805
1
70

Номер детали на чертеже:

70

Fitting

Заводской номер: 1149900419 Количество на модель: 4
1149900419
4
71

Номер детали на чертеже:

71

Fitting

Заводской номер: 1149900404 Количество на модель: 4
1149900404
4
73

Номер детали на чертеже:

73

Fitting

Заводской номер: 1149900409 Количество на модель: 1
1149900409
1
74

Номер детали на чертеже:

74

Fitting

Заводской номер: 1140108775 Количество на модель: 52
1140108775
52
75

Номер детали на чертеже:

75

Fitting

Заводской номер: 1149900401 Количество на модель: 2
1149900401
2
81

Номер детали на чертеже:

81

Combination tee union

Заводской номер: 1149900386 Количество на модель: 2
1149900386
2
83

Номер детали на чертеже:

83

Fitting

Заводской номер: 1149900352 Количество на модель: 16
1149900352
16
88

Номер детали на чертеже:

88

Set of flanges

Заводской номер: 1140108852 Количество на модель: 4
1140108852
4
90

Номер детали на чертеже:

90

Fitting

Заводской номер: 1140108830 Количество на модель: 2
1140108830
2
91

Номер детали на чертеже:

91

Fitting

Заводской номер: 1140108829 Количество на модель: 2
1140108829
2
94

Номер детали на чертеже:

94

Combination tee union

Заводской номер: 1140109575 Количество на модель: 5
1140109575
5
122

Номер детали на чертеже:

122

Hose assy

Заводской номер: 1140224118 Количество на модель: 1
1140224118
1
132

Номер детали на чертеже:

132

Hose assy

Заводской номер: 1140224121 Количество на модель: 1
1140224121
1
133

Номер детали на чертеже:

133

Hose assy

Заводской номер: 1140230469 Количество на модель: 1
1140230469
1
134

Номер детали на чертеже:

134

Hose assy

Заводской номер: 1140222958 Количество на модель: 1
1140222958
1
135

Номер детали на чертеже:

135

Hose assy

Заводской номер: 1140224113 Количество на модель: 1
1140224113
1
169

Номер детали на чертеже:

169

Steel pipe assy

Заводской номер: 00755701618130000 Количество на модель: 1
00755701618130000
1
170

Номер детали на чертеже:

170

Combination tee union

Заводской номер: 00755701618140000 Количество на модель: 1
00755701618140000
1
171

Номер детали на чертеже:

171

Steel pipe assy

Заводской номер: 00755701618150000 Количество на модель: 1
00755701618150000
1
172

Номер детали на чертеже:

172

Steel pipe assy

Заводской номер: 00755701618160000 Количество на модель: 1
00755701618160000
1
173

Номер детали на чертеже:

173

Steel pipe assy

Заводской номер: 00755701618170000 Количество на модель: 1
00755701618170000
1
174

Номер детали на чертеже:

174

Steel pipe assy

Заводской номер: 00755701618180000 Количество на модель: 1
00755701618180000
1
175

Номер детали на чертеже:

175

Steel pipe assy

Заводской номер: 00755701618190000 Количество на модель: 1
00755701618190000
1
176

Номер детали на чертеже:

176

Steel pipe assy

Заводской номер: 00755701618200000 Количество на модель: 1
00755701618200000
1
177

Номер детали на чертеже:

177

Steel pipe assy

Заводской номер: 00755701618210000 Количество на модель: 1
00755701618210000
1
178

Номер детали на чертеже:

178

Steel pipe assy

Заводской номер: 00755701618220000 Количество на модель: 1
00755701618220000
1
179

Номер детали на чертеже:

179

Steel pipe assy

Заводской номер: 00755701618230000 Количество на модель: 1
00755701618230000
1
180

Номер детали на чертеже:

180

Combination tee union

Заводской номер: 00755701618240000 Количество на модель: 1
00755701618240000
1
181

Номер детали на чертеже:

181

Steel pipe assy

Заводской номер: 00755701618250000 Количество на модель: 1
00755701618250000
1
182

Номер детали на чертеже:

182

Combination tee union

Заводской номер: 00755701618260000 Количество на модель: 1
00755701618260000
1
183

Номер детали на чертеже:

183

Steel pipe assy

Заводской номер: 00755701618270000 Количество на модель: 1
00755701618270000
1
184

Номер детали на чертеже:

184

Steel pipe assy

Заводской номер: 00755701618280000 Количество на модель: 1
00755701618280000
1
185

Номер детали на чертеже:

185

Steel pipe assy

Заводской номер: 00755701618290000 Количество на модель: 1
00755701618290000
1
199

Номер детали на чертеже:

199

Steel pipe assy

Заводской номер: 00755701618430000 Количество на модель: 1
00755701618430000
1
200

Номер детали на чертеже:

200

Steel pipe assy

Заводской номер: 00755701618440000 Количество на модель: 1
00755701618440000
1
201

Номер детали на чертеже:

201

Steel pipe assy

Заводской номер: 00755701618450000 Количество на модель: 1
00755701618450000
1
205

Номер детали на чертеже:

205

Steel pipe assy

Заводской номер: Steelpipe Количество на модель: 1
Steelpipe
1
228

Номер детали на чертеже:

228

Hoist gear

Заводской номер: 00755703500000000 Количество на модель: 1
00755703500000000
1
230

Номер детали на чертеже:

230

Central revolving joint

Заводской номер: 1140109716 Количество на модель: 1
1140109716
1
