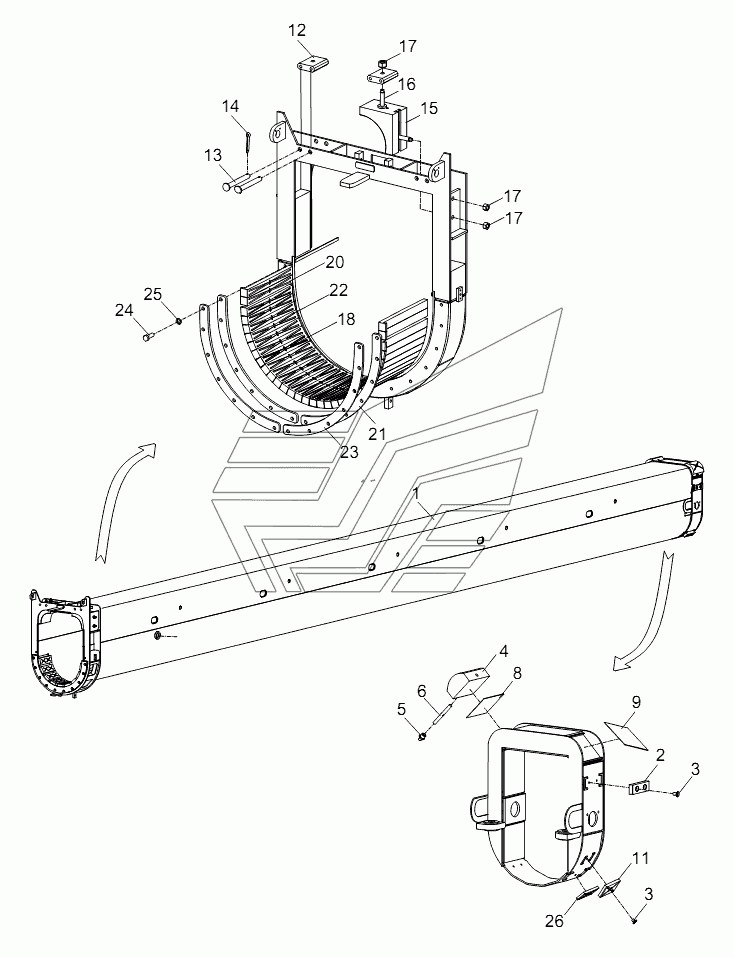

TELESCOPIC BOOM SECTION 1 ASSY RT-100. Каталог 2013г.

BASIC BOOM ASSY RT-100 TELESCOPIC BOOM SECTION 2 ASSY RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Telescopic boom section 1 assy

Заводской номер: 00756308600000000 Количество на модель: 1
00756308600000000
1
1

Номер детали на чертеже:

1

Telescopic boom section 1 welded

Заводской номер: 00756308600200001 Количество на модель: 1
00756308600200001
1
2

Номер детали на чертеже:

2

Side slide block

Заводской номер: 00756308600001010 Количество на модель: 2
00756308600001010
2
3

Номер детали на чертеже:

3

Screw

Заводской номер: 1040100079 Количество на модель: 8
1040100079
8
4

Номер детали на чертеже:

4

Rear slide block

Заводской номер: 00756308600001020 Количество на модель: 2
00756308600001020
2
5

Номер детали на чертеже:

5

Oil cup

Заводской номер: 1019900312 Количество на модель: 2
1019900312
2
6

Номер детали на чертеже:

6

Sheath

Заводской номер: 00756308600001030 Количество на модель: 2
00756308600001030
2
7

Номер детали на чертеже:

7

Lithium-based Grease

Заводской номер: 204110014 Количество на модель: 1
204110014
1
8

Номер детали на чертеже:

8

Plate

Заводской номер: 00756308600001040 Количество на модель: 2
00756308600001040
2
9

Номер детали на чертеже:

9

Plate

Заводской номер: 00756308600001050 Количество на модель: 2
00756308600001050
2
10

Номер детали на чертеже:

10

Plate

Заводской номер: 00756308600001060 Количество на модель: 2
00756308600001060
2
11

Номер детали на чертеже:

11

Slide block

Заводской номер: 00756308600001070 Количество на модель: 2
00756308600001070
2
12

Номер детали на чертеже:

12

Plate

Заводской номер: 00756308600001080 Количество на модель: 2
00756308600001080
2
13

Номер детали на чертеже:

13

Pin

Заводской номер: 00756308600001090 Количество на модель: 4
00756308600001090
4
14

Номер детали на чертеже:

14

Pin

Заводской номер: 1040500298 Количество на модель: 4
1040500298
4
15

Номер детали на чертеже:

15

Slide block

Заводской номер: 00756308600001100 Количество на модель: 2
00756308600001100
2
16

Номер детали на чертеже:

16

Bolt

Заводской номер: 00755908700001150 Количество на модель: 6
00755908700001150
6
17

Номер детали на чертеже:

17

Nut

Заводской номер: 1040200110 Количество на модель: 6
1040200110
6
18

Номер детали на чертеже:

18

Slide block

Заводской номер: 00756308500001120 Количество на модель: 4
00756308500001120
4
19

Номер детали на чертеже:

19

Molybdenum disulfide grease

Заводской номер: 204040017 Количество на модель: 1
204040017
1
20

Номер детали на чертеже:

20

Slide block

Заводской номер: 00756308500001130 Количество на модель: 4
00756308500001130
4
21

Номер детали на чертеже:

21

Pad

Заводской номер: 00756308600001120 Количество на модель: 2
00756308600001120
2
22

Номер детали на чертеже:

22

Slide block

Заводской номер: 00756308500001040 Количество на модель: 30
00756308500001040
30
23

Номер детали на чертеже:

23

Baffle

Заводской номер: 00756308600001130 Количество на модель: 2
00756308600001130
2
24

Номер детали на чертеже:

24

Bolt

Заводской номер: 1040000094 Количество на модель: 14
1040000094
14
25

Номер детали на чертеже:

25

Washer

Заводской номер: 1040300054 Количество на модель: 14
1040300054
14
26

Номер детали на чертеже:

26

Slide block

Заводской номер: 00756308600001110 Количество на модель: 2
00756308600001110
2
