BASIC BOOM ASSY RT-100. Каталог 2013г.

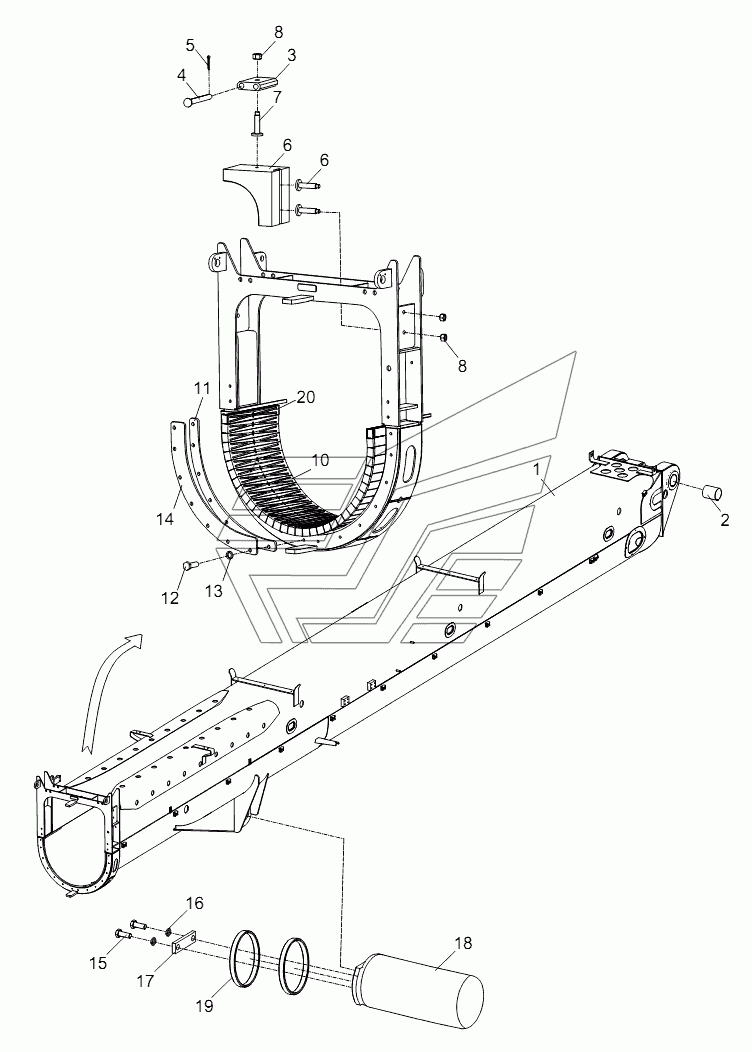

RT551 ROUGH TERRAIN CRANE RT-100 TELESCOPIC BOOM SECTION 1 ASSY RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Basic boom assy

Заводской номер: 00756308500000000 Количество на модель: 1
00756308500000000
1
1

Номер детали на чертеже:

1

Basic boom welded

Заводской номер: 00756308500200001 Количество на модель: 1
00756308500200001
1
2

Номер детали на чертеже:

2

Automatic lubricating bearing

Заводской номер: 1050100062 Количество на модель: 2
1050100062
2
3

Номер детали на чертеже:

3

Plate

Заводской номер: 00756308500001010 Количество на модель: 2
00756308500001010
2
4

Номер детали на чертеже:

4

Pin

Заводской номер: 00756308500001020 Количество на модель: 4
00756308500001020
4
5

Номер детали на чертеже:

5

Pin

Заводской номер: 1040500298 Количество на модель: 4
1040500298
4
6

Номер детали на чертеже:

6

Slide block

Заводской номер: 00756308500001030 Количество на модель: 2
00756308500001030
2
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 00755908700001150 Количество на модель: 6
00755908700001150
6
8

Номер детали на чертеже:

8

Nut

Заводской номер: 1040200110 Количество на модель: 6
1040200110
6
9

Номер детали на чертеже:

9

Molybdenum disulfide grease

Заводской номер: 204040017 Количество на модель: 1
204040017
1
10

Номер детали на чертеже:

10

Slide block

Заводской номер: 00756308500001040 Количество на модель: 33
00756308500001040
33
11

Номер детали на чертеже:

11

Pad

Заводской номер: 00756308500001050 Количество на модель: 2
00756308500001050
2
12

Номер детали на чертеже:

12

Bolt

Заводской номер: 1040000094 Количество на модель: 14
1040000094
14
13

Номер детали на чертеже:

13

Washer

Заводской номер: 1040300054 Количество на модель: 14
1040300054
14
14

Номер детали на чертеже:

14

Baffle

Заводской номер: 00756308500001070 Количество на модель: 2
00756308500001070
2
15

Номер детали на чертеже:

15

Bolt

Заводской номер: 1040000082 Количество на модель: 4
1040000082
4
16

Номер детали на чертеже:

16

Washer

Заводской номер: 1040300065 Количество на модель: 4
1040300065
4
17

Номер детали на чертеже:

17

Baffle 120

Заводской номер: 006340000056 Количество на модель: 2
006340000056
2
18

Номер детали на чертеже:

18

Pin

Заводской номер: 00756308500001100 Количество на модель: 1
00756308500001100
1
19

Номер детали на чертеже:

19

Spacer sleeve

Заводской номер: 00756308500001110 Количество на модель: 2
00756308500001110
2
20

Номер детали на чертеже:

20

Slide block

Заводской номер: 00756308500001120 Количество на модель: 4
00756308500001120
4
21

Номер детали на чертеже:

21

Slide block

Заводской номер: 00756308500001130 Количество на модель: 4
00756308500001130
4
RT551 ROUGH TERRAIN CRANE RT-100 TELESCOPIC BOOM SECTION 1 ASSY RT-100
