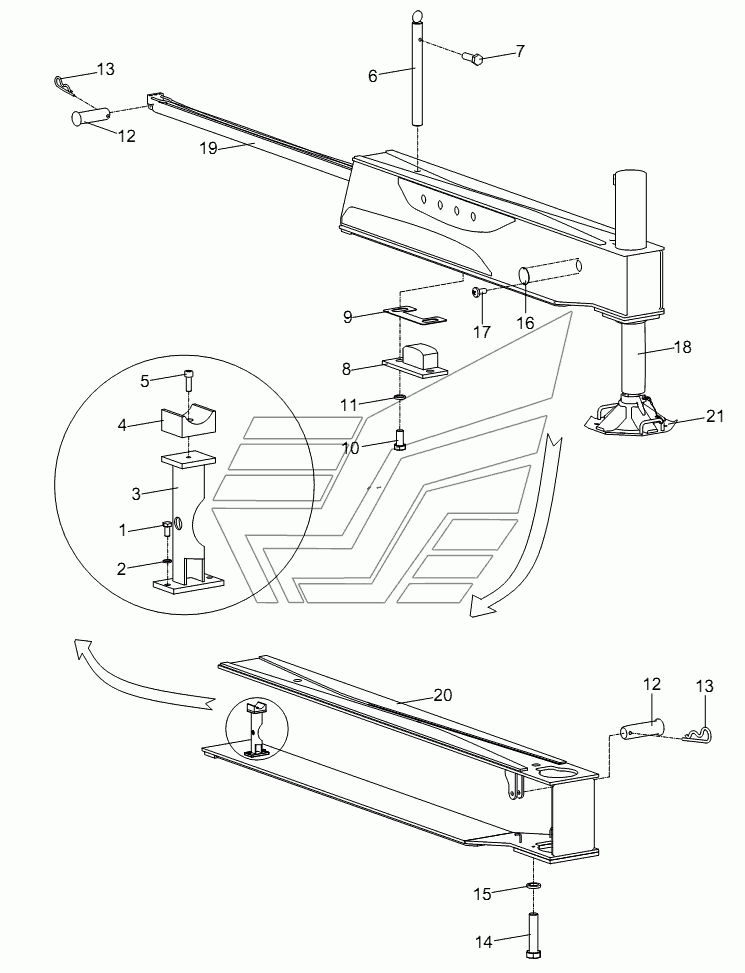

OUTRIGGER AND ITS CYLINDER INSTALLATION RT-100. Каталог 2013г.

MUDGUARD AND STAIR INSTALLATION RT-100 HORIZONTAL CYLINDER RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Outrigger and its cylinder installation

Заводской номер: 00756304701000000 Количество на модель: 1
00756304701000000
1
1

Номер детали на чертеже:

1

Bolt

Заводской номер: 1040000116 Количество на модель: 2
1040000116
2
2

Номер детали на чертеже:

2

Washer

Заводской номер: 1040300067 Количество на модель: 2
1040300067
2
3

Номер детали на чертеже:

3

Cylinder support seat

Заводской номер: 00756304701010000 Количество на модель: 1
00756304701010000
1
4

Номер детали на чертеже:

4

Nylon block

Заводской номер: 00755904701001010 Количество на модель: 1
00755904701001010
1
5

Номер детали на чертеже:

5

Screw

Заводской номер: 1040100097 Количество на модель: 1
1040100097
1
6

Номер детали на чертеже:

6

Pin

Заводской номер: 00756304701020000 Количество на модель: 1
00756304701020000
1
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 1040000101 Количество на модель: 1
1040000101
1
8

Номер детали на чертеже:

8

Slide block

Заводской номер: 00756304701001010 Количество на модель: 2
00756304701001010
2
9

Номер детали на чертеже:

9

Shim

Заводской номер: 00756304701001020 Количество на модель: 2
00756304701001020
2
10

Номер детали на чертеже:

10

Bolt

Заводской номер: 1040000069 Количество на модель: 4
1040000069
4
11

Номер детали на чертеже:

11

Washer

Заводской номер: 1040300054 Количество на модель: 4
1040300054
4
12

Номер детали на чертеже:

12

Pin

Заводской номер: 1040500674 Количество на модель: 2
1040500674
2
13

Номер детали на чертеже:

13

Spring-loaded pin

Заводской номер: 006340000007 Количество на модель: 2
006340000007
2
14

Номер детали на чертеже:

14

Bolt

Заводской номер: 1040000209 Количество на модель: 4
1040000209
4
15

Номер детали на чертеже:

15

Washer

Заводской номер: 1040300065 Количество на модель: 4
1040300065
4
16

Номер детали на чертеже:

16

Cover plate

Заводской номер: 00755914700201021 Количество на модель: 2
00755914700201021
2
17

Номер детали на чертеже:

17

Screw

Заводской номер: 1040100120 Количество на модель: 4
1040100120
4
18

Номер детали на чертеже:

18

Vertical cylinder

Заводской номер: Verticalcylinder Количество на модель: 1
Verticalcylinder
1
19

Номер детали на чертеже:

19

Horizontal cylinder

Заводской номер: Horizontalcylinder Количество на модель: 1
Horizontalcylinder
1
20

Номер детали на чертеже:

20

Sliding beam

Заводской номер: Slidingbeam Количество на модель: 1
Slidingbeam
1
21

Номер детали на чертеже:

21

Outrigger

Заводской номер: Outrigger Количество на модель: 1
Outrigger
1
