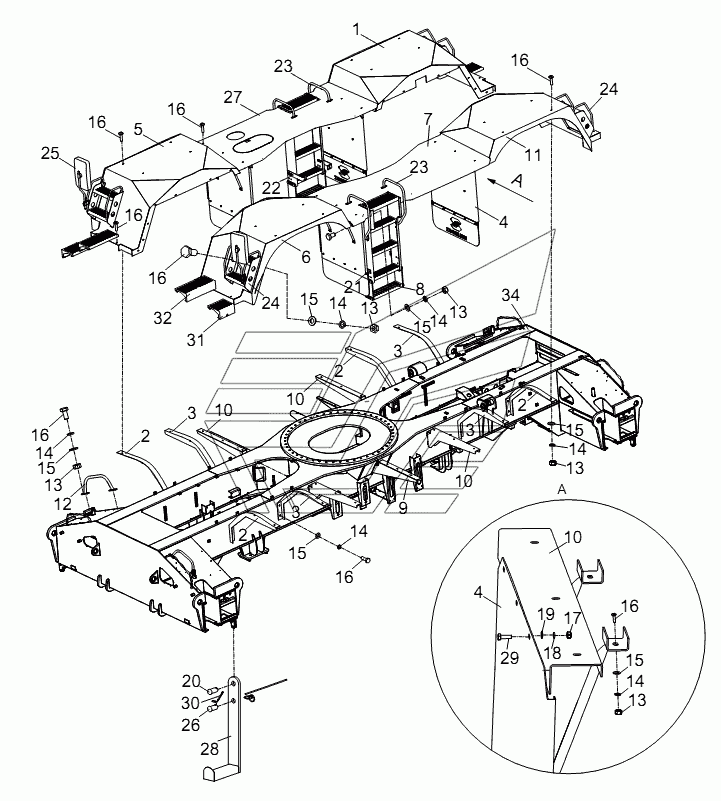

MUDGUARD AND STAIR INSTALLATION RT-100. Каталог 2013г.

TOOLBOX RT-100 OUTRIGGER AND ITS CYLINDER INSTALLATION RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Mudguard and stair installation

Заводской номер: 00758305200000002 Количество на модель: 1
00758305200000002
1
1

Номер детали на чертеже:

1

Mudguard

Заводской номер: 00758305200900001 Количество на модель: 1
00758305200900001
1
2

Номер детали на чертеже:

2

Mudguard bracket I

Заводской номер: 00758307800601030 Количество на модель: 4
00758307800601030
4
3

Номер детали на чертеже:

3

Mudguard bracket

Заводской номер: 00758307800601050 Количество на модель: 4
00758307800601050
4
4

Номер детали на чертеже:

4

Mudguard

Заводской номер: 00758305200500000 Количество на модель: 4
00758305200500000
4
5

Номер детали на чертеже:

5

Mudguard

Заводской номер: 00758305200400001 Количество на модель: 1
00758305200400001
1
6

Номер детали на чертеже:

6

Mudguard

Заводской номер: 00758305200100000 Количество на модель: 1
00758305200100000
1
7

Номер детали на чертеже:

7

Cover plate

Заводской номер: 00758305200800000 Количество на модель: 1
00758305200800000
1
8

Номер детали на чертеже:

8

Ladder installation I

Заводской номер: 00758305200600000 Количество на модель: 2
00758305200600000
2
9

Номер детали на чертеже:

9

Intermediate cover plate bracket

Заводской номер: 00758307800610000 Количество на модель: 1
00758307800610000
1
10

Номер детали на чертеже:

10

Bracket welded

Заводской номер: 00757917800610000 Количество на модель: 4
00757917800610000
4
11

Номер детали на чертеже:

11

Mudguard

Заводской номер: 00758305201000000 Количество на модель: 1
00758305201000000
1
12

Номер детали на чертеже:

12

Handrail

Заводской номер: 00758307800601041 Количество на модель: 4
00758307800601041
4
13

Номер детали на чертеже:

13

Nut

Заводской номер: 1040200113 Количество на модель: 60
1040200113
60
14

Номер детали на чертеже:

14

Washer

Заводской номер: 1040300067 Количество на модель: 112
1040300067
112
15

Номер детали на чертеже:

15

Washer

Заводской номер: 1040300061 Количество на модель: 112
1040300061
112
16

Номер детали на чертеже:

16

Bolt

Заводской номер: 1040002433 Количество на модель: 112
1040002433
112
17

Номер детали на чертеже:

17

Nut

Заводской номер: 1040200192 Количество на модель: 16
1040200192
16
18

Номер детали на чертеже:

18

Washer

Заводской номер: 1040300063 Количество на модель: 16
1040300063
16
19

Номер детали на чертеже:

19

Washer

Заводской номер: 1040300066 Количество на модель: 16
1040300066
16
20

Номер детали на чертеже:

20

Pin

Заводской номер: 1040500390 Количество на модель: 8
1040500390
8
21

Номер детали на чертеже:

21

Connecting plate

Заводской номер: 00758305200001070 Количество на модель: 2
00758305200001070
2
22

Номер детали на чертеже:

22

Support plate

Заводской номер: 00758305200001080 Количество на модель: 2
00758305200001080
2
23

Номер детали на чертеже:

23

Stair installation

Заводской номер: 00758305200200002 Количество на модель: 2
00758305200200002
2
24

Номер детали на чертеже:

24

Ladder, housing

Заводской номер: 00758305200700000 Количество на модель: 4
00758305200700000
4
25

Номер детали на чертеже:

25

Rearview mirror assy

Заводской номер: 00758115204800001 Количество на модель: 2
00758115204800001
2
26

Номер детали на чертеже:

26

Securing device

Заводской номер: 00757917810640000 Количество на модель: 4
00757917810640000
4
27

Номер детали на чертеже:

27

Cover plate

Заводской номер: 00758305201200000 Количество на модель: 1
00758305201200000
1
28

Номер детали на чертеже:

28

Stair welded

Заводской номер: 00757917810630000 Количество на модель: 4
00757917810630000
4
29

Номер детали на чертеже:

29

Bolt

Заводской номер: 1040000924 Количество на модель: 16
1040000924
16
30

Номер детали на чертеже:

30

Pin

Заводской номер: 1040500005 Количество на модель: 4
1040500005
4
31

Номер детали на чертеже:

31

Pedal

Заводской номер: 00758305200001050 Количество на модель: 4
00758305200001050
4
32

Номер детали на чертеже:

32

Big pedal

Заводской номер: 00758305200001030 Количество на модель: 2
00758305200001030
2
33

Номер детали на чертеже:

33

3M anti-skid pad

Заводской номер: 1990300216 Количество на модель: 1
1990300216
1
34

Номер детали на чертеже:

34

Chassis frame assembly

Заводской номер: Chassisframe Количество на модель: 1
Chassisframe
1
