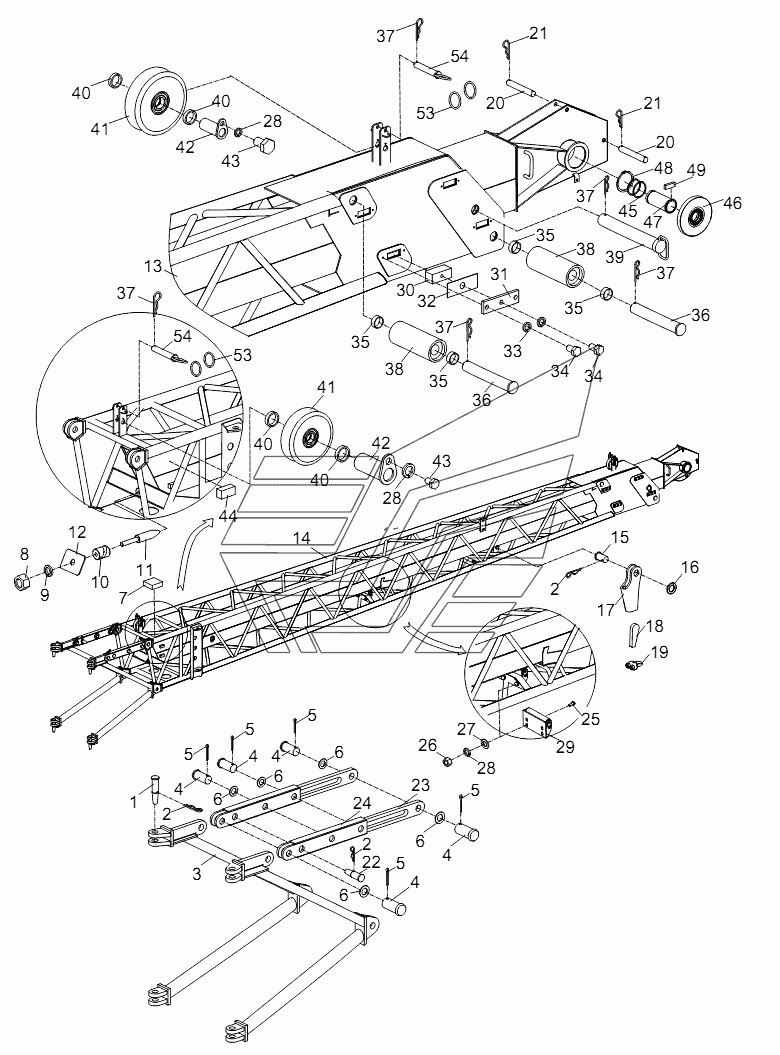

JIB RT-100. Каталог 2013г.

MAIN BOOM INSTALLATION RT-100 PULLEY ASSY RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Jib

Заводской номер: 00756300200000000 Количество на модель: 1
00756300200000000
1
1

Номер детали на чертеже:

1

Pin

Заводской номер: 00755900200001011 Количество на модель: 4
00755900200001011
4
2

Номер детали на чертеже:

2

Spring-loaded pin

Заводской номер: 006340000001 Количество на модель: 7
006340000001
7
3

Номер детали на чертеже:

3

Adaptor

Заводской номер: 00756300200200000 Количество на модель: 1
00756300200200000
1
4

Номер детали на чертеже:

4

Pin

Заводской номер: 00755900200001020 Количество на модель: 8
00755900200001020
8
5

Номер детали на чертеже:

5

Pin

Заводской номер: 1040500217 Количество на модель: 8
1040500217
8
6

Номер детали на чертеже:

6

Washer

Заводской номер: 00756300200001010 Количество на модель: 8
00756300200001010
8
7

Номер детали на чертеже:

7

Stop plate

Заводской номер: 00756300200001020 Количество на модель: 2
00756300200001020
2
8

Номер детали на чертеже:

8

Nut

Заводской номер: 1040200097 Количество на модель: 1
1040200097
1
9

Номер детали на чертеже:

9

Washer

Заводской номер: 1040300038 Количество на модель: 1
1040300038
1
10

Номер детали на чертеже:

10

Wedge

Заводской номер: 00756300200001030 Количество на модель: 1
00756300200001030
1
11

Номер детали на чертеже:

11

Positioning pin

Заводской номер: 00756300200001040 Количество на модель: 1
00756300200001040
1
12

Номер детали на чертеже:

12

Pad

Заводской номер: 00756300200001050 Количество на модель: 1
00756300200001050
1
13

Номер детали на чертеже:

13

Box-shaped jib

Заводской номер: 00756300200400000 Количество на модель: 1
00756300200400000
1
14

Номер детали на чертеже:

14

Lattice jib

Заводской номер: 00756300200600000 Количество на модель: 1
00756300200600000
1
15

Номер детали на чертеже:

15

Pin

Заводской номер: 00755908800001170 Количество на модель: 1
00755908800001170
1
16

Номер детали на чертеже:

16

Washer

Заводской номер: 00755908800001180 Количество на модель: 1
00755908800001180
1
17

Номер детали на чертеже:

17

Wedge sleeve

Заводской номер: 00755908800001190 Количество на модель: 1
00755908800001190
1
18

Номер детали на чертеже:

18

Wedge

Заводской номер: 00755908800001200 Количество на модель: 1
00755908800001200
1
19

Номер детали на чертеже:

19

Wire rope clamp

Заводской номер: 1990200935 Количество на модель: 1
1990200935
1
20

Номер детали на чертеже:

20

Rope guard pin

Заводской номер: 00756300200001060 Количество на модель: 2
00756300200001060
2
21

Номер детали на чертеже:

21

Spring-loaded pin

Заводской номер: 006340000032 Количество на модель: 6
006340000032
6
22

Номер детали на чертеже:

22

Pin

Заводской номер: 00755900200001070 Количество на модель: 2
00755900200001070
2
23

Номер детали на чертеже:

23

Plate

Заводской номер: 00756300200001070 Количество на модель: 2
00756300200001070
2
24

Номер детали на чертеже:

24

Pull bracket

Заводской номер: 00756300200800000 Количество на модель: 2
00756300200800000
2
25

Номер детали на чертеже:

25

Bolt

Заводской номер: 1040000016 Количество на модель: 4
1040000016
4
26

Номер детали на чертеже:

26

Nut

Заводской номер: 1040200110 Количество на модель: 4
1040200110
4
27

Номер детали на чертеже:

27

Washer

Заводской номер: 1040300052 Количество на модель: 4
1040300052
4
28

Номер детали на чертеже:

28

Washer

Заводской номер: 1040300065 Количество на модель: 6
1040300065
6
29

Номер детали на чертеже:

29

Supporting roller

Заводской номер: 00756300201000000 Количество на модель: 1
00756300201000000
1
30

Номер детали на чертеже:

30

Slide block

Заводской номер: 00756300200001080 Количество на модель: 8
00756300200001080
8
31

Номер детали на чертеже:

31

Plate

Заводской номер: 00756300200001090 Количество на модель: 8
00756300200001090
8
32

Номер детали на чертеже:

32

Shim

Заводской номер: 00756300200001100 Количество на модель: 8
00756300200001100
8
33

Номер детали на чертеже:

33

Washer

Заводской номер: 1040300054 Количество на модель: 24
1040300054
24
34

Номер детали на чертеже:

34

Bolt

Заводской номер: 1040000093 Количество на модель: 24
1040000093
24
35

Номер детали на чертеже:

35

Sheath

Заводской номер: 00756300200001110 Количество на модель: 4
00756300200001110
4
36

Номер детали на чертеже:

36

Shaft

Заводской номер: 00756300200001120 Количество на модель: 2
00756300200001120
2
37

Номер детали на чертеже:

37

Spring-loaded pin

Заводской номер: 006340000006 Количество на модель: 3
006340000006
3
38

Номер детали на чертеже:

38

Drum

Заводской номер: 00756300201200000 Количество на модель: 2
00756300201200000
2
39

Номер детали на чертеже:

39

Pin

Заводской номер: 00756300201400000 Количество на модель: 1
00756300201400000
1
40

Номер детали на чертеже:

40

Shaft ring

Заводской номер: 00755900200001160 Количество на модель: 4
00755900200001160
4
41

Номер детали на чертеже:

41

Pulley assy

Заводской номер: 00755900202000000 Количество на модель: 2
00755900202000000
2
42

Номер детали на чертеже:

42

Shaft

Заводской номер: 00755900202200000 Количество на модель: 2
00755900202200000
2
43

Номер детали на чертеже:

43

Bolt

Заводской номер: 1040000132 Количество на модель: 2
1040000132
2
44

Номер детали на чертеже:

44

Plate

Заводской номер: 00756300200001130 Количество на модель: 2
00756300200001130
2
45

Номер детали на чертеже:

45

Spacer sleeve

Заводской номер: 00756300200001140 Количество на модель: 2
00756300200001140
2
46

Номер детали на чертеже:

46

Pulley assy

Заводской номер: 00756308900600000 Количество на модель: 1
00756308900600000
1
47

Номер детали на чертеже:

47

Hollow shaft

Заводской номер: 00756300200001150 Количество на модель: 1
00756300200001150
1
48

Номер детали на чертеже:

48

Retainer ring

Заводской номер: 1040300107 Количество на модель: 1
1040300107
1
49

Номер детали на чертеже:

49

Stop plate

Заводской номер: 00756300200001160 Количество на модель: 1
00756300200001160
1
50

Номер детали на чертеже:

50

Lithium-based Grease

Заводской номер: 204110014 Количество на модель: 1
204110014
1
51

Номер детали на чертеже:

51

Seal glue

Заводской номер: 202230025 Количество на модель: 1
202230025
1
52

Номер детали на чертеже:

52

Wire rope

Заводской номер: 00755901310001010 Количество на модель: 2
00755901310001010
2
53

Номер детали на чертеже:

53

Key ring

Заводской номер: 1999900003 Количество на модель: 4
1999900003
4
54

Номер детали на чертеже:

54

Pin

Заводской номер: 00755900230400000 Количество на модель: 2
00755900230400000
2
