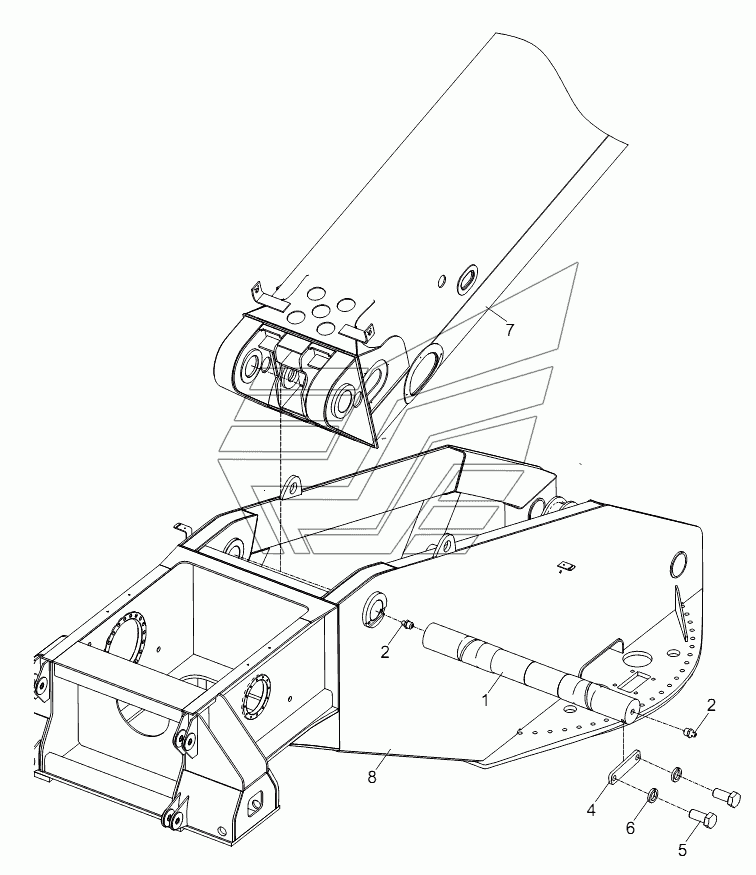

MAIN BOOM INSTALLATION RT-100. Каталог 2013г.

ROPE GUIDE ASSY RT-100 JIB RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Main boom installation

Заводской номер: 00756304700200001 Количество на модель: 1
00756304700200001
1
1

Номер детали на чертеже:

1

Shaft

Заводской номер: 00756304700201030 Количество на модель: 1
00756304700201030
1
2

Номер детали на чертеже:

2

Oil cup

Заводской номер: 1019900312 Количество на модель: 2
1019900312
2
3

Номер детали на чертеже:

3

Lithium-based Grease

Заводской номер: 204110014 Количество на модель: 1
204110014
1
4

Номер детали на чертеже:

4

Plate

Заводской номер: 00756304700201040 Количество на модель: 1
00756304700201040
1
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 1040000016 Количество на модель: 2
1040000016
2
6

Номер детали на чертеже:

6

Washer

Заводской номер: 1040300065 Количество на модель: 2
1040300065
2
7

Номер детали на чертеже:

7

Basic boom assy

Заводской номер: Basicboom Количество на модель: 1
Basicboom
1
8

Номер детали на чертеже:

8

Slewing table and its attachments assy weld ed

Заводской номер: Slewingtable Количество на модель: 1
Slewingtable
1
