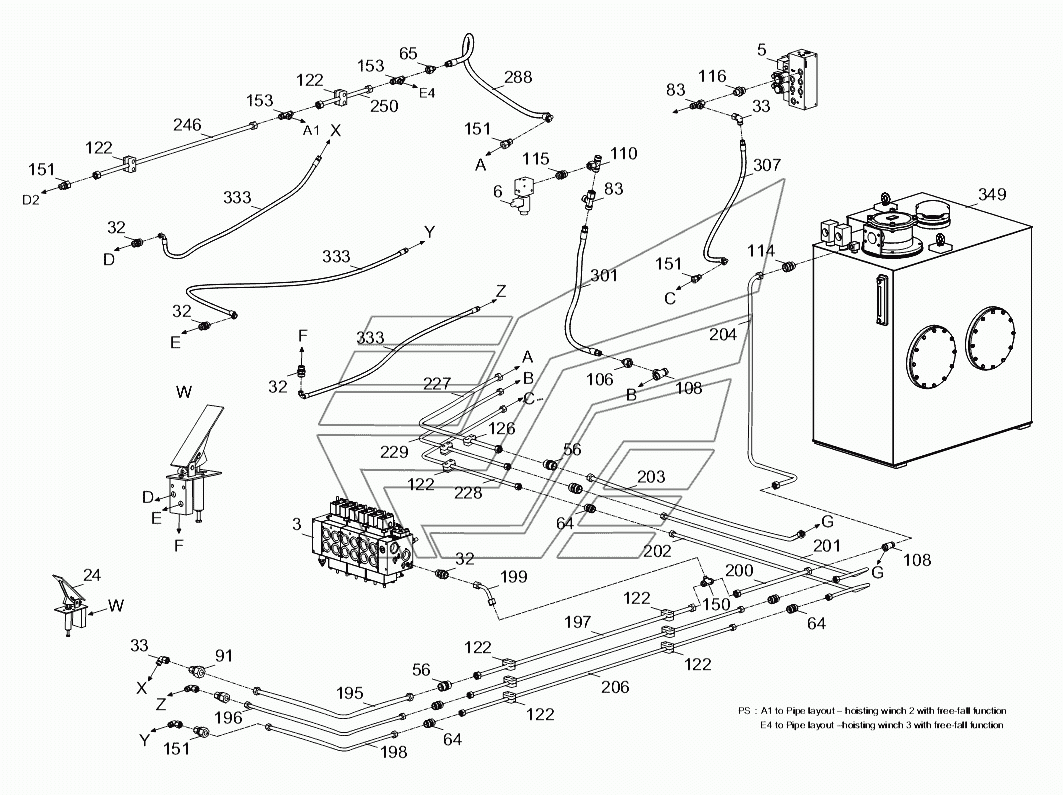

PIPE LAYOUT – SUPERSTRUCTURE HYDRAULIC SYSTEM (Control system) D00663111600000001Y ZCC1100H. Каталог 2014г.

PIPE LAYOUT – SUPERSTRUCTURE HYDRAULIC SYSTEM (Boom lifting system) D00663111600000001Y ZCC1100H PILOT VALVE INSTALLATION D00663114802400000Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
3

Номер детали на чертеже:

3

Main valve

Заводской номер: 1010303899 Количество на модель: 1
1010303899
1
5

Номер детали на чертеже:

5

Control valve block

Заводской номер: 1010303898 Количество на модель: 1
1010303898
1
6

Номер детали на чертеже:

6

Solenoid valve

Заводской номер: 1010300148 Количество на модель: 2
1010300148
2
24

Номер детали на чертеже:

24

Pilot valve

Заводской номер: 1010300366 Количество на модель: 1
1010300366
1
32

Номер детали на чертеже:

32

Fitting

Заводской номер: 1140100572 Количество на модель: 12
1140100572
12
33

Номер детали на чертеже:

33

Fitting

Заводской номер: 1140100597 Количество на модель: 24
1140100597
24
56

Номер детали на чертеже:

56

Fitting

Заводской номер: 1140100623 Количество на модель: 4
1140100623
4
64

Номер детали на чертеже:

64

Fitting

Заводской номер: 1140100602 Количество на модель: 25
1140100602
25
65

Номер детали на чертеже:

65

Fitting

Заводской номер: 1140100733 Количество на модель: 3
1140100733
3
83

Номер детали на чертеже:

83

Fitting

Заводской номер: 1140100647 Количество на модель: 11
1140100647
11
91

Номер детали на чертеже:

91

Fitting

Заводской номер: 1140100739 Количество на модель: 2
1140100739
2
106

Номер детали на чертеже:

106

Fitting

Заводской номер: 1140100664 Количество на модель: 3
1140100664
3
108

Номер детали на чертеже:

108

Fitting

Заводской номер: 1140100609 Количество на модель: 3
1140100609
3
110

Номер детали на чертеже:

110

Fitting

Заводской номер: 1140100649 Количество на модель: 3
1140100649
3
114

Номер детали на чертеже:

114

Fitting

Заводской номер: 1140100591 Количество на модель: 1
1140100591
1
115

Номер детали на чертеже:

115

Fitting

Заводской номер: 1140100574 Количество на модель: 16
1140100574
16
116

Номер детали на чертеже:

116

Fitting

Заводской номер: 1140100598 Количество на модель: 3
1140100598
3
122

Номер детали на чертеже:

122

pipe clamp

Заводской номер: 1990200213 Количество на модель: 47
1990200213
47
126

Номер детали на чертеже:

126

pipe clamp

Заводской номер: 1190200242 Количество на модель: 3
1190200242
3
147

Номер детали на чертеже:

147

fitting

Заводской номер: 1140100629 Количество на модель: 2
1140100629
2
150

Номер детали на чертеже:

150

fitting

Заводской номер: 1140100654 Количество на модель: 3
1140100654
3
151

Номер детали на чертеже:

151

Transition fitting

Заводской номер: 1149900149 Количество на модель: 10
1149900149
10
153

Номер детали на чертеже:

153

fitting

Заводской номер: 1140100589 Количество на модель: 4
1140100589
4
195

Номер детали на чертеже:

195

Steel pipe assy

Заводской номер: 00663111605000001 Количество на модель: 1
00663111605000001
1
196

Номер детали на чертеже:

196

Steel pipe assy

Заводской номер: 00663111605010001 Количество на модель: 1
00663111605010001
1
197

Номер детали на чертеже:

197

Steel pipe assy

Заводской номер: 00663111605020001 Количество на модель: 1
00663111605020001
1
198

Номер детали на чертеже:

198

Steel pipe assy

Заводской номер: 00663111605030001 Количество на модель: 1
00663111605030001
1
199

Номер детали на чертеже:

199

Steel pipe assy

Заводской номер: 00663111605040001 Количество на модель: 1
00663111605040001
1
200

Номер детали на чертеже:

200

Steel pipe assy

Заводской номер: 00663111605050001 Количество на модель: 1
00663111605050001
1
201

Номер детали на чертеже:

201

Steel pipe assy

Заводской номер: 00663111605060001 Количество на модель: 1
00663111605060001
1
202

Номер детали на чертеже:

202

Steel pipe assy

Заводской номер: 00663111605070001 Количество на модель: 1
00663111605070001
1
203

Номер детали на чертеже:

203

Steel pipe assy

Заводской номер: 00663111605080001 Количество на модель: 1
00663111605080001
1
204

Номер детали на чертеже:

204

Steel pipe assy

Заводской номер: 00663111605090001 Количество на модель: 1
00663111605090001
1
206

Номер детали на чертеже:

206

Steel pipe assy

Заводской номер: 00663111605110001 Количество на модель: 2
00663111605110001
2
227

Номер детали на чертеже:

227

Steel pipe assy

Заводской номер: 00663111605360001 Количество на модель: 1
00663111605360001
1
228

Номер детали на чертеже:

228

Steel pipe assy

Заводской номер: 00663111605370001 Количество на модель: 1
00663111605370001
1
229

Номер детали на чертеже:

229

Steel pipe assy

Заводской номер: 00663111605380001 Количество на модель: 1
00663111605380001
1
246

Номер детали на чертеже:

246

Steel pipe assy

Заводской номер: 00663111605550001 Количество на модель: 2
00663111605550001
2
250

Номер детали на чертеже:

250

Steel pipe assy

Заводской номер: 00663111605590001 Количество на модель: 2
00663111605590001
2
288

Номер детали на чертеже:

288

Hose assy

Заводской номер: 1140203044 Количество на модель: 1
1140203044
1
301

Номер детали на чертеже:

301

Hose assy

Заводской номер: 1140217432 Количество на модель: 1
1140217432
1
307

Номер детали на чертеже:

307

Hose assy

Заводской номер: 1140217373 Количество на модель: 3
1140217373
3
333

Номер детали на чертеже:

333

Hose assy

Заводской номер: 1140208271 Количество на модель: 3
1140208271
3
349

Номер детали на чертеже:

349

Hydraulic oil tank

Заводской номер: Hydraulicoiltank Количество на модель: 1
Hydraulicoiltank
1
