  6. PIPE LAYOUT – SUPERSTRUCTURE HYDRAULIC SYSTEM (Boom lifting system) D00663111600000001Y

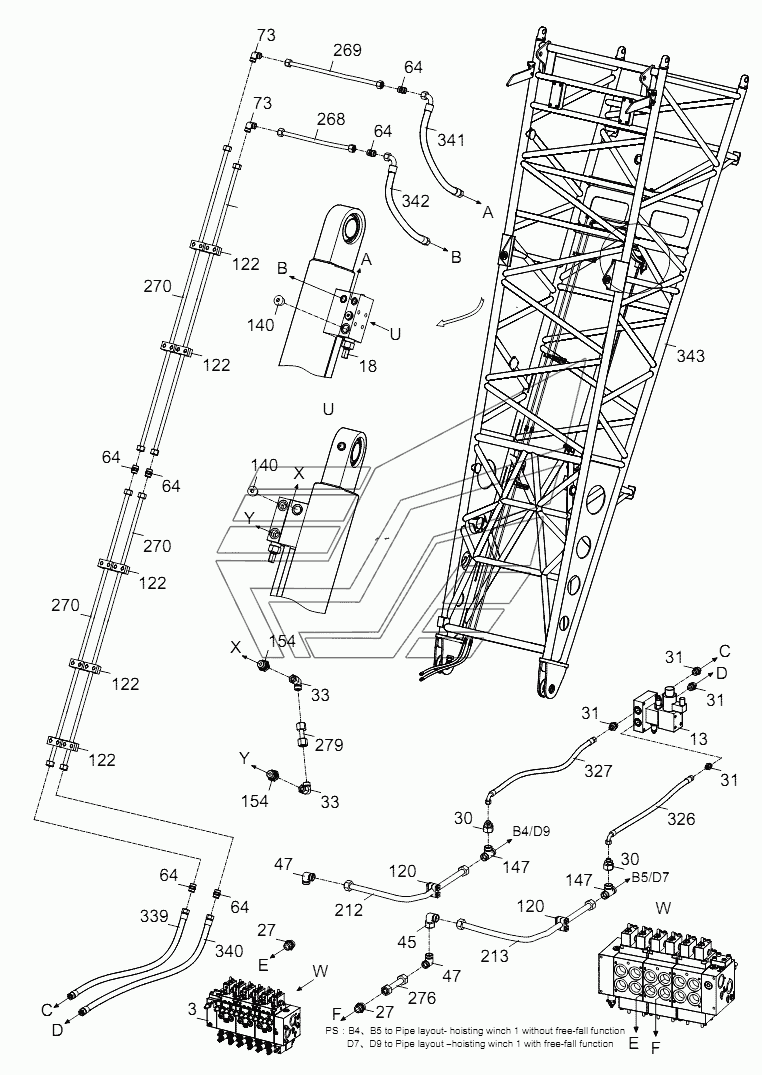

PIPE LAYOUT – SUPERSTRUCTURE HYDRAULIC SYSTEM (Boom lifting system) D00663111600000001Y ZCC1100H. Каталог 2014г.

PIPE LAYOUT – SUPERSTRUCTURE HYDRAULIC SYSTEM (Slewing system) D00663111600000001Y ZCC1100H PIPE LAYOUT – SUPERSTRUCTURE HYDRAULIC SYSTEM (Control system) D00663111600000001Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
3

Номер детали на чертеже:

3

Main valve

Заводской номер: 1010303899 Количество на модель: 1
1010303899
1
13

Номер детали на чертеже:

13

Boom lifting valve block

Заводской номер: 1010302667 Количество на модель: 1
1010302667
1
18

Номер детали на чертеже:

18

Balance valve

Заводской номер: 1010300200 Количество на модель: 3
1010300200
3
27

Номер детали на чертеже:

27

Fitting

Заводской номер: 1140100571 Количество на модель: 12
1140100571
12
30

Номер детали на чертеже:

30

Fitting

Заводской номер: 1140100780 Количество на модель: 2
1140100780
2
31

Номер детали на чертеже:

31

Fitting

Заводской номер: 1140100637 Количество на модель: 6
1140100637
6
33

Номер детали на чертеже:

33

Fitting

Заводской номер: 1140100597 Количество на модель: 24
1140100597
24
45

Номер детали на чертеже:

45

Fitting

Заводской номер: 1140100628 Количество на модель: 7
1140100628
7
47

Номер детали на чертеже:

47

Fitting

Заводской номер: 1140100576 Количество на модель: 10
1140100576
10
64

Номер детали на чертеже:

64

Fitting

Заводской номер: 1140100602 Количество на модель: 25
1140100602
25
73

Номер детали на чертеже:

73

Fitting

Заводской номер: 1140100601 Количество на модель: 2
1140100601
2
120

Номер детали на чертеже:

120

pipe clamp

Заводской номер: 1990200237 Количество на модель: 12
1990200237
12
122

Номер детали на чертеже:

122

pipe clamp

Заводской номер: 1990200213 Количество на модель: 47
1990200213
47
140

Номер детали на чертеже:

140

Blanking plug

Заводской номер: 1140101787 Количество на модель: 6
1140101787
6
147

Номер детали на чертеже:

147

fitting

Заводской номер: 1140100629 Количество на модель: 2
1140100629
2
154

Номер детали на чертеже:

154

Pipe fitting

Заводской номер: 1140101085 Количество на модель: 6
1140101085
6
212

Номер детали на чертеже:

212

Steel pipe assy

Заводской номер: 00663111605170001 Количество на модель: 1
00663111605170001
1
213

Номер детали на чертеже:

213

Steel pipe assy

Заводской номер: 00663111605180001 Количество на модель: 1
00663111605180001
1
268

Номер детали на чертеже:

268

Steel pipe assy

Заводской номер: 00663111605790001 Количество на модель: 1
00663111605790001
1
269

Номер детали на чертеже:

269

Steel pipe assy

Заводской номер: 00663111605800001 Количество на модель: 1
00663111605800001
1
270

Номер детали на чертеже:

270

Steel pipe assy

Заводской номер: 00663111605810001 Количество на модель: 3
00663111605810001
3
271

Номер детали на чертеже:

271

Steel pipe assy

Заводской номер: 00663111605820001 Количество на модель: 1
00663111605820001
1
276

Номер детали на чертеже:

276

Steel pipe assy

Заводской номер: 00663111605870001 Количество на модель: 1
00663111605870001
1
279

Номер детали на чертеже:

279

Steel pipe assy

Заводской номер: 00663111605960001 Количество на модель: 3
00663111605960001
3
326

Номер детали на чертеже:

326

Hose assy

Заводской номер: 1140235719 Количество на модель: 1
1140235719
1
327

Номер детали на чертеже:

327

Hose assy

Заводской номер: 1140235721 Количество на модель: 1
1140235721
1
339

Номер детали на чертеже:

339

Hose assy

Заводской номер: 1140220409 Количество на модель: 1
1140220409
1
340

Номер детали на чертеже:

340

Hose assy

Заводской номер: 1140216997 Количество на модель: 1
1140216997
1
341

Номер детали на чертеже:

341

Hose assy

Заводской номер: 1140202936 Количество на модель: 1
1140202936
1
342

Номер детали на чертеже:

342

Hose assy

Заводской номер: 1140202437 Количество на модель: 1
1140202437
1
343

Номер детали на чертеже:

343

Slewing table attachments welded

Заводской номер: 00663110400000000 Количество на модель: 1
00663110400000000
1
344

Номер детали на чертеже:

344

Main boom pivot section assy

Заводской номер: Mainboompivotsection Количество на модель: 1
Mainboompivotsection
1
