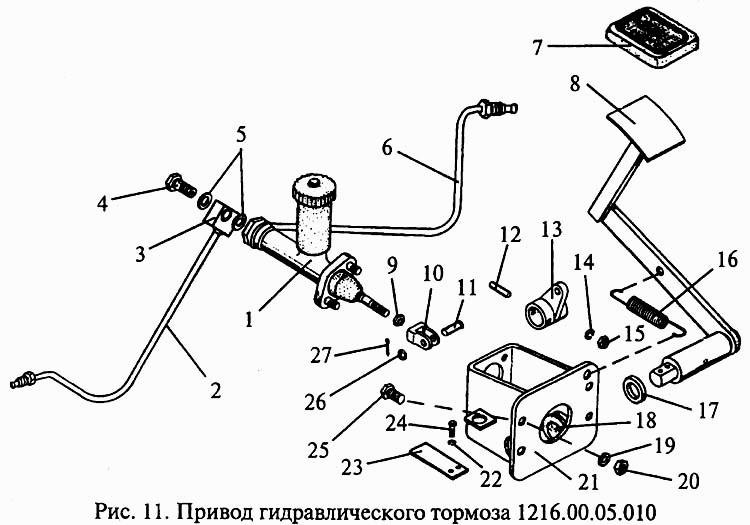

Привод гидравлического тормоза ЭП-1616

Устройство тормозное ЭП-1616 Тормоз гидравлический (рабочий) ЭП-1616

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Цилиндр главный тормоза в сборе

Заводской номер: 408-3505010-10 Количество на модель: 1
408-3505010-10
1
2

Номер детали на чертеже:

2

Трубопровод

Заводской номер: 1216.00.05.050-02 Количество на модель: 1
1216.00.05.050-02
1
3

Номер детали на чертеже:

3

Тройник

Заводской номер: 103.00.05.056 Количество на модель: 1
103.00.05.056
1
4

Номер детали на чертеже:

4

Болт

Заводской номер: 103.00.05.038 Количество на модель: 1
103.00.05.038
1
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: 103.00.05.055 Количество на модель: 2
103.00.05.055
2
6

Номер детали на чертеже:

6

Трубопровод

Заводской номер: 1216.00.05.050 Количество на модель: 1
1216.00.05.050
1
7

Номер детали на чертеже:

7

Накладка

Заводской номер: 103К.00.05.101 Количество на модель: 1
103К.00.05.101
1
8

Номер детали на чертеже:

8

Педаль

Заводской номер: 1216.00.05.210 Количество на модель: 1
1216.00.05.210
1
9

Номер детали на чертеже:

9

Гайка М8

Заводской номер: 250510-29 Количество на модель: 1
250510-29
1
10

Номер детали на чертеже:

10

Вилка

Заводской номер: 1216.00.05.012 Количество на модель: 1
1216.00.05.012
1
11

Номер детали на чертеже:

11

Ось 6-8f9х25.25 Хим.фос.прм {ГОСТ 9650-80}

Заводской номер: Ось 6-8f9х25.25 Хим.фос.прм {ГОСТ 9650-80} Количество на модель: 1
Ось 6-8f9х25.25 Хим.фос.прм {ГОСТ 9650-80}
1
12

Номер детали на чертеже:

12

Штифт 5х45 Хим.Окс.прм {ГОСТ 19119-80}

Заводской номер: Штифт 5х45 Хим.Окс.прм {ГОСТ 19119-80} Количество на модель: 1
Штифт 5х45 Хим.Окс.прм {ГОСТ 19119-80}
1
13

Номер детали на чертеже:

13

Рычаг

Заводской номер: 1216.00.05.011 Количество на модель: 1
1216.00.05.011
1
14

Номер детали на чертеже:

14

Шайба 8 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 8 65Г 06 {ГОСТ 6402-70} Количество на модель: 2
Шайба 8 65Г 06 {ГОСТ 6402-70}
2
15

Номер детали на чертеже:

15

Гайка М8х1-6Н.5.06 {ГОСТ 2524-70}

Заводской номер: Гайка М8х1-6Н.5.06 {ГОСТ 2524-70} Количество на модель: 2
Гайка М8х1-6Н.5.06 {ГОСТ 2524-70}
2
16

Номер детали на чертеже:

16

Пружина

Заводской номер: 1216.00.05.016 Количество на модель: 1
1216.00.05.016
1
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 1216.00.05.018 Количество на модель: 1
1216.00.05.018
1
18

Номер детали на чертеже:

18

Втулка

Заводской номер: 103К.00.05.002 Количество на модель: 2
103К.00.05.002
2
19

Номер детали на чертеже:

19

Шайба 10 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 10 65Г 06 {ГОСТ 6402-70} Количество на модель: 9
Шайба 10 65Г 06 {ГОСТ 6402-70}
9
20

Номер детали на чертеже:

20

Гайка М10-6Н.5.06 {ГОСТ 5915-70}

Заводской номер: Гайка М10-6Н.5.06 {ГОСТ 5915-70} Количество на модель: 4
Гайка М10-6Н.5.06 {ГОСТ 5915-70}
4
21

Номер детали на чертеже:

21

Кронштейн

Заводской номер: 1216.00.05.100 Количество на модель: 1
1216.00.05.100
1
22

Номер детали на чертеже:

22

Шайба 4 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 4 65Г 06 {ГОСТ 6402-70} Количество на модель: 2
Шайба 4 65Г 06 {ГОСТ 6402-70}
2
23

Номер детали на чертеже:

23

Планка

Заводской номер: 1216.00.05.017 Количество на модель: 1
1216.00.05.017
1
24

Номер детали на чертеже:

24

Винт 4-10-Кд {ОСТ 1.31528-80}

Заводской номер: Винт 4-10-Кд {ОСТ 1.31528-80} Количество на модель: 2
Винт 4-10-Кд {ОСТ 1.31528-80}
2
25

Номер детали на чертеже:

25

Болт М10-8gх25.46.06 {ГОСТ 7796-70}

Заводской номер: Болт М10-8gх25.46.06 {ГОСТ 7796-70} Количество на модель: 4
Болт М10-8gх25.46.06 {ГОСТ 7796-70}
4
26

Номер детали на чертеже:

26

Шайба 8х1,5.01.08кп.06 {ГОСТ 11371-78}

Заводской номер: Шайба 8х1,5.01.08кп.06 {ГОСТ 11371-78} Количество на модель: 1
Шайба 8х1,5.01.08кп.06 {ГОСТ 11371-78}
1
27

Номер детали на чертеже:

27

Шплинт 2х20.06 {ГОСТ 397-79}

Заводской номер: Шплинт 2х20.06 {ГОСТ 397-79} Количество на модель: 1
Шплинт 2х20.06 {ГОСТ 397-79}
1
