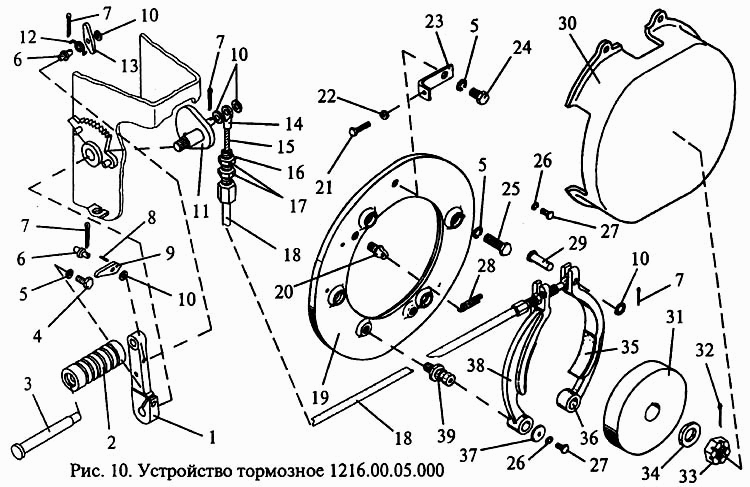

Устройство тормозное ЭП-1616

Механизм рулевой ЭП-1616 Привод гидравлического тормоза ЭП-1616

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг

Заводской номер: 1216.00.05.151 Количество на модель: 1
1216.00.05.151
1
2

Номер детали на чертеже:

2

Ручка

Заводской номер: 1216.00.05.043 Количество на модель: 1
1216.00.05.043
1
3

Номер детали на чертеже:

3

Ось

Заводской номер: 1216.00.05.041 Количество на модель: 1
1216.00.05.041
1
4

Номер детали на чертеже:

4

Болт М10-8gх30.46.06 {ГОСТ 7798-70}

Заводской номер: Болт М10-8gх30.46.06 {ГОСТ 7798-70} Количество на модель: 1
Болт М10-8gх30.46.06 {ГОСТ 7798-70}
1
5

Номер детали на чертеже:

5

Шайба 10 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 10 65Г 06 {ГОСТ 6402-70} Количество на модель: 6
Шайба 10 65Г 06 {ГОСТ 6402-70}
6
6

Номер детали на чертеже:

6

Ось

Заводской номер: 1216.00.05.152 Количество на модель: 2
1216.00.05.152
2
7

Номер детали на чертеже:

7

Шплинт 2х12.06 {ГОСТ 397-79}

Заводской номер: Шплинт 2х12.06 {ГОСТ 397-79} Количество на модель: 4
Шплинт 2х12.06 {ГОСТ 397-79}
4
8

Номер детали на чертеже:

8

Штифт 3х14 Хим.Фос.прм {ГОСТ 3128-70}

Заводской номер: Штифт 3х14 Хим.Фос.прм {ГОСТ 3128-70} Количество на модель: 1
Штифт 3х14 Хим.Фос.прм {ГОСТ 3128-70}
1
9

Номер детали на чертеже:

9

Рычаг

Заводской номер: 1216.00.05.161 Количество на модель: 1
1216.00.05.161
1
10

Номер детали на чертеже:

10

Шайба С.8х1,5.01.08кп.06 {ГОСТ 11371-78}

Заводской номер: Шайба С.8х1,5.01.08кп.06 {ГОСТ 11371-78} Количество на модель: 5
Шайба С.8х1,5.01.08кп.06 {ГОСТ 11371-78}
5
11

Номер детали на чертеже:

11

Рычаг

Заводской номер: 1216.00.05.180 Количество на модель: 1
1216.00.05.180
1
12

Номер детали на чертеже:

12

Пружина

Заводской номер: 1216.00.05.142 Количество на модель: 1
1216.00.05.142
1
13

Номер детали на чертеже:

13

Собачка

Заводской номер: 1216.00.05.141 Количество на модель: 1
1216.00.05.141
1
14

Номер детали на чертеже:

14

Наконечник троса

Заводской номер: 1216.00.05.022 Количество на модель: 2
1216.00.05.022
2
15

Номер детали на чертеже:

15

Канат 3,6Ж {ГОСТ 2172-80}

Заводской номер: Канат 3,6Ж {ГОСТ 2172-80} Количество на модель: 1
Канат 3,6Ж {ГОСТ 2172-80}
1
15

Номер детали на чертеже:

15

Трос

Заводской номер: 1216.00.05.024 Количество на модель: 1
1216.00.05.024
1
16

Номер детали на чертеже:

16

Наконечник

Заводской номер: 1216.00.05.021 Количество на модель: 2
1216.00.05.021
2
17

Номер детали на чертеже:

17

Гайка М12-6Н.5.06 {ГОСТ 2524-70}

Заводской номер: Гайка М12-6Н.5.06 {ГОСТ 2524-70} Количество на модель: 4
Гайка М12-6Н.5.06 {ГОСТ 2524-70}
4
18

Номер детали на чертеже:

18

Оболочка

Заводской номер: 1216.00.05.070 Количество на модель: 1
1216.00.05.070
1
19

Номер детали на чертеже:

19

Кольцо

Заводской номер: 1216.00.05.031 Количество на модель: 1
1216.00.05.031
1
20

Номер детали на чертеже:

20

Палец

Заводской номер: 103.00.05.113 Количество на модель: 1
103.00.05.113
1
21

Номер детали на чертеже:

21

Болт М6-8gх30.46.06 {ГОСТ 7798-70}

Заводской номер: Болт М6-8gх30.46.06 {ГОСТ 7798-70} Количество на модель: 1
Болт М6-8gх30.46.06 {ГОСТ 7798-70}
1
22

Номер детали на чертеже:

22

Гайка М6-6Н.5.06 {ГОСТ 5915-70}

Заводской номер: Гайка М6-6Н.5.06 {ГОСТ 5915-70} Количество на модель: 1
Гайка М6-6Н.5.06 {ГОСТ 5915-70}
1
23

Номер детали на чертеже:

23

Кронштейн

Заводской номер: 1216.00.05.033 Количество на модель: 1
1216.00.05.033
1
24

Номер детали на чертеже:

24

Болт М10-8gх16.46.06 {ГОСТ 7796-70}

Заводской номер: Болт М10-8gх16.46.06 {ГОСТ 7796-70} Количество на модель: 1
Болт М10-8gх16.46.06 {ГОСТ 7796-70}
1
25

Номер детали на чертеже:

25

Болт М10-8gх35.46.06 {ГОСТ 7796-70}

Заводской номер: Болт М10-8gх35.46.06 {ГОСТ 7796-70} Количество на модель: 4
Болт М10-8gх35.46.06 {ГОСТ 7796-70}
4
26

Номер детали на чертеже:

26

Шайба 6 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 6 65Г 06 {ГОСТ 6402-70} Количество на модель: 6
Шайба 6 65Г 06 {ГОСТ 6402-70}
6
27

Номер детали на чертеже:

27

Болт М6-8gх12.46.06 {ГОСТ 7805-70}

Заводской номер: Болт М6-8gх12.46.06 {ГОСТ 7805-70} Количество на модель: 6
Болт М6-8gх12.46.06 {ГОСТ 7805-70}
6
28

Номер детали на чертеже:

28

Пружина

Заводской номер: 103.00.05.005 Количество на модель: 1
103.00.05.005
1
29

Номер детали на чертеже:

29

Ось 6-8d11х36.25.Хим.Фос.прм {ГОСТ 9650-80}

Заводской номер: Ось 6-8d11х36.25.Хим.Фос.прм {ГОСТ 9650-80} Количество на модель: 6
Ось 6-8d11х36.25.Хим.Фос.прм {ГОСТ 9650-80}
6
30

Номер детали на чертеже:

30

Крышка

Заводской номер: 103К.00.05.104 Количество на модель: 1
103К.00.05.104
1
31

Номер детали на чертеже:

31

Барабан

Заводской номер: 1216.00.05.001 Количество на модель: 1
1216.00.05.001
1
32

Номер детали на чертеже:

32

Шплинт 4х40.06 {ГОСТ 397-79}

Заводской номер: Шплинт 4х40.06 {ГОСТ 397-79} Количество на модель: 1
Шплинт 4х40.06 {ГОСТ 397-79}
1
33

Номер детали на чертеже:

33

Гайка М20х1,5-6Н.04.06 {ГОСТ 5935-73}

Заводской номер: Гайка М20х1,5-6Н.04.06 {ГОСТ 5935-73} Количество на модель: 1
Гайка М20х1,5-6Н.04.06 {ГОСТ 5935-73}
1
34

Номер детали на чертеже:

34

Шайба

Заводской номер: 1216.02.00.036 Количество на модель: 1
1216.02.00.036
1
35

Номер детали на чертеже:

35

Накладка

Заводской номер: 103.00.05.028 Количество на модель: 1
103.00.05.028
1
36

Номер детали на чертеже:

36

Колодка

Заводской номер: 103.00.05.080 Количество на модель: 1
103.00.05.080
1
37

Номер детали на чертеже:

37

Шайба

Заводской номер: 103.00.05.004 Количество на модель: 2
103.00.05.004
2
38

Номер детали на чертеже:

38

Колодка

Заводской номер: 103.00.05.070 Количество на модель: 1
103.00.05.070
1
39

Номер детали на чертеже:

39

Палец

Заводской номер: 103.00.05.008 Количество на модель: 2
103.00.05.008
2
