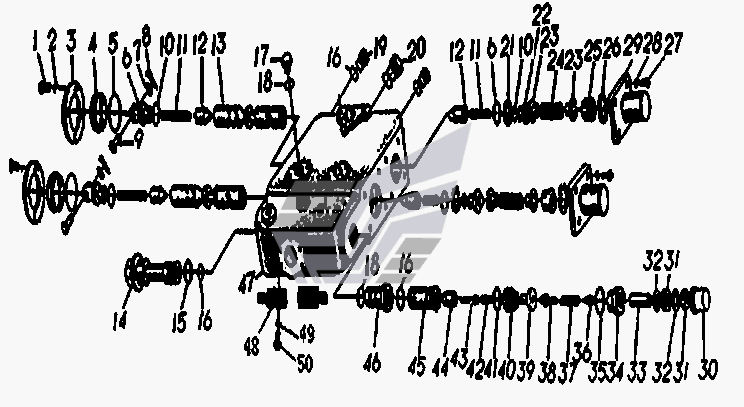

Установка рабочего распределительного клапана XZ636. Каталог 2008г.

Установка гидравлической системы рабочего оборудования XZ636 Установка механизма управления рабочего клапана XZ636

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Винт М6х10 GB67-85

Заводской номер: B1000106010 Количество на модель: 8
B1000106010
8
2

Номер детали на чертеже:

2

Шайба 6 GB93-87

Заводской номер: B0200106003 Количество на модель: 8
B0200106003
8
3

Номер детали на чертеже:

3

Щиток (защитное покрытие)

Заводской номер: W0104325010 Количество на модель: 2
W0104325010
2
4

Номер детали на чертеже:

4

Пылезащитная прокладка

Заводской номер: W0104325011 Количество на модель: 2
W0104325011
2
5

Номер детали на чертеже:

5

"О"-кольцо 41х3,5 GB1235-76

Заводской номер: B0600135041 Количество на модель: 4
B0600135041
4
6

Номер детали на чертеже:

6

Утолщение штыря

Заводской номер: W0104325012 Количество на модель: 2
W0104325012
2
7

Номер детали на чертеже:

7

Шайба 12 GB97.1-85

Заводской номер: B0200412003 Количество на модель: 2
B0200412003
2
8

Номер детали на чертеже:

8

Шплинт 4х20 GB91-86

Заводской номер: B1201004020 Количество на модель: 2
B1201004020
2
9

Номер детали на чертеже:

9

Ось

Заводской номер: W0104332013 Количество на модель: 2
W0104332013
2
10

Номер детали на чертеже:

10

"О"-кольцо 28х3,1 GB1235-76

Заводской номер: B0600131028 Количество на модель: 4
B0600131028
4
11

Номер детали на чертеже:

11

Ступенька

Заводской номер: W0104325003 Количество на модель: 4
W0104325003
4
12

Номер детали на чертеже:

12

Пластина

Заводской номер: W0104325002 Количество на модель: 4
W0104325002
4
13

Номер детали на чертеже:

13

Цилиндрический золотник

Заводской номер: W0104325006 Количество на модель: 2
W0104325006
2
14

Номер детали на чертеже:

14

Втулка

Заводской номер: W0104320008 Количество на модель: 1
W0104320008
1
15

Номер детали на чертеже:

15

"О"-кольцо 40х3,1 GB/T1235-1976

Заводской номер: B0600131040 Количество на модель: 3
B0600131040
3
16

Номер детали на чертеже:

16

"О"-кольцо 30х3,1 GB1235-76

Заводской номер: B0600131030 Количество на модель: 4
B0600131030
4
17

Номер детали на чертеже:

17

Втулка

Заводской номер: W0104332009 Количество на модель: 1
W0104332009
1
18

Номер детали на чертеже:

18

"О"-кольцо 22х2,4 GB1235-76

Заводской номер: B0600124022 Количество на модель: 1
B0600124022
1
19

Номер детали на чертеже:

19

Втулка

Заводской номер: W0104332014 Количество на модель: 2
W0104332014
2
20

Номер детали на чертеже:

20

Втулка

Заводской номер: W0104332015 Количество на модель: 1
W0104332015
1
21

Номер детали на чертеже:

21

Соединительная пластина

Заводской номер: W0104350502 Количество на модель: 2
W0104350502
2
22

Номер детали на чертеже:

22

Установочная колонна

Заводской номер: W0104350504 Количество на модель: 2
W0104350504
2
23

Номер детали на чертеже:

23

Гнездо пружины

Заводской номер: W0104350503 Количество на модель: 4
W0104350503
4
24

Номер детали на чертеже:

24

Возвратная пружина

Заводской номер: W0104350506 Количество на модель: 2
W0104350506
2
25

Номер детали на чертеже:

25

Головка установочной колонны

Заводской номер: W0104350505 Количество на модель: 2
W0104350505
2
26

Номер детали на чертеже:

26

Уплотнительное кольцо 20 GB8941-86

Заводской номер: B0400102002 Количество на модель: 2
B0400102002
2
27

Номер детали на чертеже:

27

Торцевая крышка

Заводской номер: W0104350501 Количество на модель: 2
W0104350501
2
28

Номер детали на чертеже:

28

Шайба 8 GB93-87

Заводской номер: B0200108003 Количество на модель: 8
B0200108003
8
29

Номер детали на чертеже:

29

Винт М8х20 GB70-85

Заводской номер: B1000108020 Количество на модель: 8
B1000108020
8
30

Номер детали на чертеже:

30

Защитная крышка

Заводской номер: W0104320714 Количество на модель: 1
W0104320714
1
31

Номер детали на чертеже:

31

Гайка М12х1 GB6173-86

Заводской номер: B0300112010 Количество на модель: 2
B0300112010
2
32

Номер детали на чертеже:

32

Шайба 12 GB982-77

Заводской номер: B0200512003 Количество на модель: 2
B0200512003
2
33

Номер детали на чертеже:

33

Установочный винт

Заводской номер: W0104320701 Количество на модель: 1
W0104320701
1
34

Номер детали на чертеже:

34

Зажимная крышка

Заводской номер: W0104320702 Количество на модель: 1
W0104320702
1
35

Номер детали на чертеже:

35

"О"-кольцо 37х3,1 GB1235-76

Заводской номер: B0600131037 Количество на модель: 1
B0600131037
1
36

Номер детали на чертеже:

36

Поршень

Заводской номер: W0104320704 Количество на модель: 1
W0104320704
1
37

Номер детали на чертеже:

37

Установочная пружина

Заводской номер: W0104320705 Количество на модель: 1
W0104320705
1
38

Номер детали на чертеже:

38

Тарельчатый клапан

Заводской номер: W0104320707 Количество на модель: 1
W0104320707
1
39

Номер детали на чертеже:

39

Прокладная втулка

Заводской номер: W0107320706 Количество на модель: 1
W0107320706
1
40

Номер детали на чертеже:

40

Гнездо тарельчатого клана

Заводской номер: W0104320708 Количество на модель: 1
W0104320708
1
41

Номер детали на чертеже:

41

Кольцевой уплотнитель 24х2,4 GB1235-76

Заводской номер: B0600124024 Количество на модель: 1
B0600124024
1
42

Номер детали на чертеже:

42

Пружина

Заводской номер: W0104320709 Количество на модель: 1
W0104320709
1
43

Номер детали на чертеже:

43

Золотниковый клапан

Заводской номер: W0104320711 Количество на модель: 1
W0104320711
1
44

Номер детали на чертеже:

44

Конусный клапан

Заводской номер: W0104320710 Количество на модель: 1
W0104320710
1
45

Номер детали на чертеже:

45

Втулка клапана

Заводской номер: W0104320712 Количество на модель: 1
W0104320712
1
46

Номер детали на чертеже:

46

Зубчатая втулка

Заводской номер: W0104320713 Количество на модель: 1
W0104320713
1
47

Номер детали на чертеже:

47

Шестеренный насос

Заводской номер: W0104306901 Количество на модель: 1
W0104306901
1
48

Номер детали на чертеже:

48

Предохранительный клапан

Заводской номер: W0105320048 Количество на модель: 2
W0105320048
2
49

Номер детали на чертеже:

49

Пружинная шайба 10 GB93-87

Заводской номер: B0200110003 Количество на модель: 8
B0200110003
8
50

Номер детали на чертеже:

50

Болт М10х65 GB5780-86

Заводской номер: B0100010065 Количество на модель: 8
B0100010065
8
