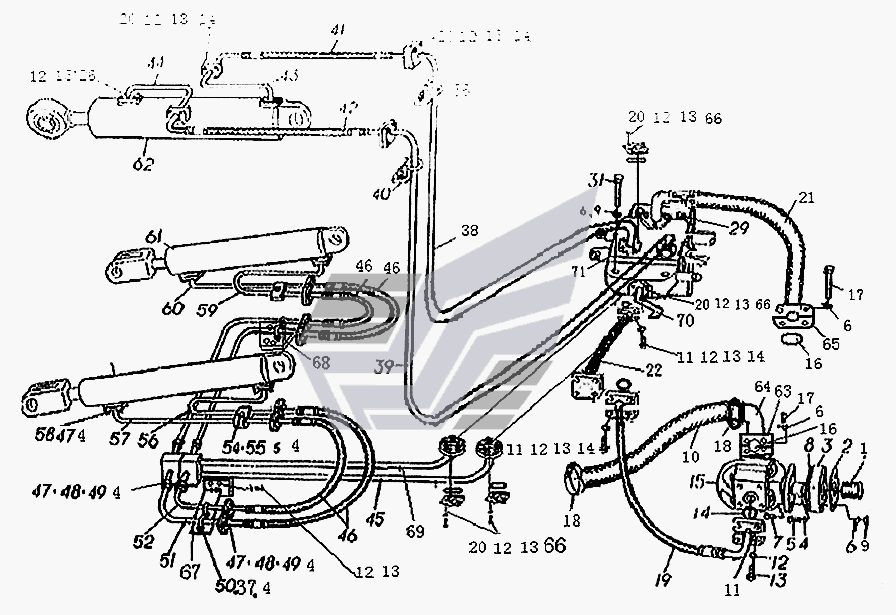

Установка гидравлической системы рабочего оборудования XZ636. Каталог 2008г.

Установка гидравлической системы управления XZ636 Установка рабочего распределительного клапана XZ636

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Соединительная втулка насоса CBG2100

Заводской номер: W0104319016 Количество на модель: 1
W0104319016
1
2

Номер детали на чертеже:

2

Прокладка

Заводской номер: Z0104317009 Количество на модель: 1
Z0104317009
1
3

Номер детали на чертеже:

3

Соединение насоса CBG2100

Заводской номер: W0104319015 Количество на модель: 1
W0104319015
1
4

Номер детали на чертеже:

4

Шайба 8 GB93-87

Заводской номер: B0200108003 Количество на модель: 70
B0200108003
70
5

Номер детали на чертеже:

5

Винт М8х25 GB70-85

Заводской номер: B1000108025 Количество на модель: 6
B1000108025
6
6

Номер детали на чертеже:

6

Шайба 12 GB93-87

Заводской номер: B0200112003 Количество на модель: 28
B0200112003
28
7

Номер детали на чертеже:

7

Болт М50х55 GB5780-86

Заводской номер: B0100050055 Количество на модель: 4
B0100050055
4
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: Z0104319014 Количество на модель: 1
Z0104319014
1
9

Номер детали на чертеже:

9

Гайка М12 GB6170-86

Заводской номер: B0300112001 Количество на модель: 10
B0300112001
10
10

Номер детали на чертеже:

10

Всасывающая труба (D=46х650)

Заводской номер: Z0105319201 Количество на модель: 1
Z0105319201
1
11

Номер детали на чертеже:

11

Пластина давления

Заводской номер: Z0104319001 Количество на модель: 4
Z0104319001
4
12

Номер детали на чертеже:

12

Шайба 10 GB93-87

Заводской номер: B0100110003 Количество на модель: 88
B0100110003
88
13

Номер детали на чертеже:

13

Болт М10х30 GB5781-86

Заводской номер: B0100010030 Количество на модель: 80
B0100010030
80
14

Номер детали на чертеже:

14

"О"-кольцо 36х3,55 GB3452.1-88

Заводской номер: B0600135036 Количество на модель: 6
B0600135036
6
15

Номер детали на чертеже:

15

Шестеренный насос

Заводской номер: W0104306901 Количество на модель: 1
W0104306901
1
16

Номер детали на чертеже:

16

"О"-кольцо 47,5х3,55 GB3452.1-88

Заводской номер: B0600135047 Количество на модель: 3
B0600135047
3
17

Номер детали на чертеже:

17

Болт М12х55 GB5783-86

Заводской номер: B0100012035 Количество на модель: 6
B0100012035
6
18

Номер детали на чертеже:

18

Зажим d70

Заводской номер: B1601070000 Количество на модель: 4
B1601070000
4
19

Номер детали на чертеже:

19

Дренажная труба насоса F25II- 1420 (0°Fх60°F)

Заводской номер: Z0105319101 Количество на модель: 1
Z0105319101
1
21

Номер детали на чертеже:

21

Резистентная труба при низком давлении масла

Заводской номер: Z0105319002 Количество на модель: 2
Z0105319002
2
22

Номер детали на чертеже:

22

Труба пневмораспределителя 25II-1230 (0х135)

Заводской номер: Z0105306022 Количество на модель: 1
Z0105306022
1
26

Номер детали на чертеже:

26

"О"-кольцо 32х3,55 GB3452.1-82

Заводской номер: B0600135032 Количество на модель: 2
B0600135032
2
29

Номер детали на чертеже:

29

Болт М12х30 GB30-30-76

Заводской номер: B0100012030 Количество на модель: 4
B0100012030
4
31

Номер детали на чертеже:

31

Болт М12х140

Заводской номер: Z0104319004 Количество на модель: 4
Z0104319004
4
36

Номер детали на чертеже:

36

“V” резьба

Заводской номер: Z0104319005 Количество на модель: 4
Z0104319005
4
37

Номер детали на чертеже:

37

Гайка М8 GB6170-86

Заводской номер: B0300108001 Количество на модель: 16
B0300108001
16
38

Номер детали на чертеже:

38

Наклонная труба

Заводской номер: Z0104319900 Количество на модель: 1
Z0104319900
1
39

Номер детали на чертеже:

39

Труба выгрузки

Заводской номер: Z0104319101 Количество на модель: 1
Z0104319101
1
40

Номер детали на чертеже:

40

Установочное уплотнения II

Заводской номер: Z0104319013 Количество на модель: 2
Z0104319013
2
41

Номер детали на чертеже:

41

Наклонная труба F25II – 1050 (0 Fх90 F)

Заводской номер: Z0105319102 Количество на модель: 1
Z0105319102
1
42

Номер детали на чертеже:

42

Труба выгрузки F25II–1100 (0Fх90F)

Заводской номер: Z0105319602 Количество на модель: 1
Z0105319602
1
43

Номер детали на чертеже:

43

Наклонная муфта

Заводской номер: Z0104319150 Количество на модель: 1
Z0104319150
1
44

Номер детали на чертеже:

44

Муфта выгрузки

Заводской номер: Z0104319180 Количество на модель: 1
Z0104319180
1
45

Номер детали на чертеже:

45

Соединительная труба подъема

Заводской номер: Z0104319120 Количество на модель: 1
Z0104319120
1
46

Номер детали на чертеже:

46

Труба высокого давления подъема цилиндра F13II-1000 (0Fх0F)

Заводской номер: Z0105319700 Количество на модель: 4
Z0105319700
4
48

Номер детали на чертеже:

48

Болт М8х30 GB5783-86

Заводской номер: B0100008030 Количество на модель: 48
B0100008030
48
49

Номер детали на чертеже:

49

"О"-кольцо 22х3,55 GB3452.1-82

Заводской номер: B0600135022 Количество на модель: 8
B0600135022
8
50

Номер детали на чертеже:

50

Винт

Заводской номер: W0104319009 Количество на модель: 4
W0104319009
4
51

Номер детали на чертеже:

51

Левое/правое подъемное соединение

Заводской номер: Z0104319130 Количество на модель: 1
Z0104319130
1
52

Номер детали на чертеже:

52

Левое/правое опускающее соединение

Заводской номер: Z0104319140 Количество на модель: 1
Z0104319140
1
54

Номер детали на чертеже:

54

Установочная пластина зажима

Заводской номер: Z0104319007 Количество на модель: 2
Z0104319007
2
55

Номер детали на чертеже:

55

Установочная пластина

Заводской номер: Z0104319008 Количество на модель: 2
Z0104319008
2
56

Номер детали на чертеже:

56

Подъемная труба левого подъемного цилиндра

Заводской номер: Z0104319100 Количество на модель: 1
Z0104319100
1
57

Номер детали на чертеже:

57

Опускающая труба левого подъемного цилиндра

Заводской номер: Z0104319110 Количество на модель: 1
Z0104319110
1
58

Номер детали на чертеже:

58

"О"-кольцо 23х3,55 GB3452.1-82

Заводской номер: B0600135023 Количество на модель: 4
B0600135023
4
59

Номер детали на чертеже:

59

Подъемная труба правового подъемного цилиндра

Заводской номер: Z0104319220 Количество на модель: 1
Z0104319220
1
60

Номер детали на чертеже:

60

Опускающая труба правого подъемного цилиндра

Заводской номер: Z0104319230 Количество на модель: 1
Z0104319230
1
61

Номер детали на чертеже:

61

Подъемный цилиндр

Заводской номер: 63605043 Количество на модель: 2
63605043
2
62

Номер детали на чертеже:

62

Наклонный цилиндр

Заводской номер: 63605044 Количество на модель: 1
63605044
1
63

Номер детали на чертеже:

63

Пластина давления

Заводской номер: W0105307063 Количество на модель: 2
W0105307063
2
64

Номер детали на чертеже:

64

Стальная труба

Заводской номер: W0105307064 Количество на модель: 1
W0105307064
1
65

Номер детали на чертеже:

65

Пластина давления

Заводской номер: W0105307065 Количество на модель: 4
W0105307065
4
66

Номер детали на чертеже:

66

"О"-кольцо 28Х3,55 GB3452.1-82

Заводской номер: B0600135028 Количество на модель: 5
B0600135028
5
67

Номер детали на чертеже:

67

Прокладка левой трубы

Заводской номер: W0105307067 Количество на модель: 1
W0105307067
1
68

Номер детали на чертеже:

68

Правая прокладка

Заводской номер: W63605040068 Количество на модель: 1
W63605040068
1
69

Номер детали на чертеже:

69

Соединительная труба опускания

Заводской номер: Z63605040069 Количество на модель: 1
Z63605040069
1
70

Номер детали на чертеже:

70

Труба F 25II–1240 (0°Fх90°F)

Заводской номер: W63605040070 Количество на модель: 1
W63605040070
1
71

Номер детали на чертеже:

71

Установка рабочего распределительного рабочего клапана

Заводской номер: 63605041 Количество на модель: 1
63605041
1
