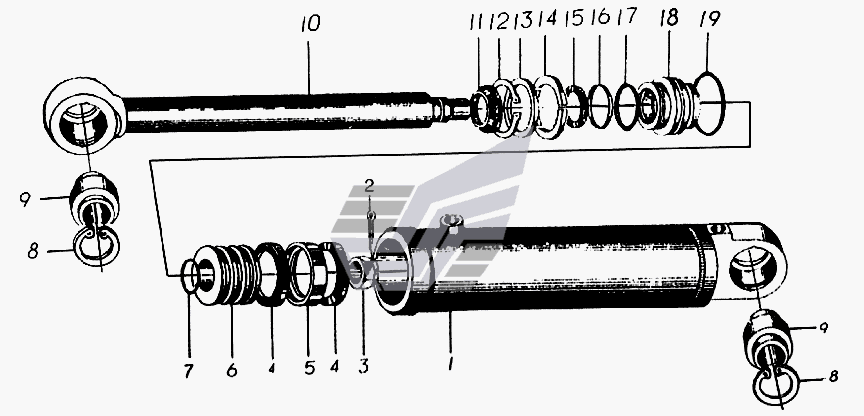

Установка рулевого цилиндра XZ636. Каталог 2008г.

Установка одинарного разделяющего клапана XZ636 Установка гидравлической системы управления XZ636

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Уплотнение

Заводской номер: B6360503901 Количество на модель: 1
B6360503901
1
1

Номер детали на чертеже:

1

Блок цилиндра

Заводской номер: W0104306801 Количество на модель: 1
W0104306801
1
2

Номер детали на чертеже:

2

Шплинт (D=5х50) GB91-86

Заводской номер: B1202005050 Количество на модель: 1
B1202005050
1
3

Номер детали на чертеже:

3

Шестигранная гайка

Заводской номер: W0104306802 Количество на модель: 1
W0104306802
1
4

Номер детали на чертеже:

4

Прямоугольное уплотнительное кольцо DF-0080

Заводской номер: W0104316694 Количество на модель: 1
W0104316694
1
5

Номер детали на чертеже:

5

Сменное кольцо

Заводской номер: W0104306803 Количество на модель: 2
W0104306803
2
6

Номер детали на чертеже:

6

Поршень

Заводской номер: W0104314319 Количество на модель: 1
W0104314319
1
7

Номер детали на чертеже:

7

"О"-кольцо 30х3,1 GB1235-76

Заводской номер: B0600131030 Количество на модель: 1
B0600131030
1
8

Номер детали на чертеже:

8

Упорное кольцо 62

Заводской номер: B0400106202 Количество на модель: 2
B0400106202
2
9

Номер детали на чертеже:

9

Соединительный подшипник GE40ES GB304.5-81

Заводской номер: W0104306810 Количество на модель: 2
W0104306810
2
10

Номер детали на чертеже:

10

Поршневой шток

Заводской номер: W0104312986 Количество на модель: 1
W0104312986
1
11

Номер детали на чертеже:

11

Пылезащитная прокладка LK-45

Заводской номер: W0104308010 Количество на модель: 1
W0104308010
1
12

Номер детали на чертеже:

12

Кольцо стопорное 70 GB894.1-86

Заводской номер: B0400107002 Количество на модель: 1
B0400107002
1
13

Номер детали на чертеже:

13

Прокладка

Заводской номер: W0104308009 Количество на модель: 1
W0104308009
1
14

Номер детали на чертеже:

14

Зажим отверстия

Заводской номер: W0104312819 Количество на модель: 1
W0104312819
1
15

Номер детали на чертеже:

15

Уплотнительное кольцо

Заводской номер: W0104324977 Количество на модель: 1
W0104324977
1
16

Номер детали на чертеже:

16

Скользящее кольцо S45

Заводской номер: W0104312719 Количество на модель: 1
W0104312719
1
17

Номер детали на чертеже:

17

"О"-кольцо 55Х3,5 GB1235-76

Заводской номер: B0600135055 Количество на модель: 1
B0600135055
1
18

Номер детали на чертеже:

18

Направляющая втулка

Заводской номер: W0104308007 Количество на модель: 1
W0104308007
1
19

Номер детали на чертеже:

19

"О"-кольцо 80х3,1 GB1235-76

Заводской номер: B0600131080 Количество на модель: 1
B0600131080
1
