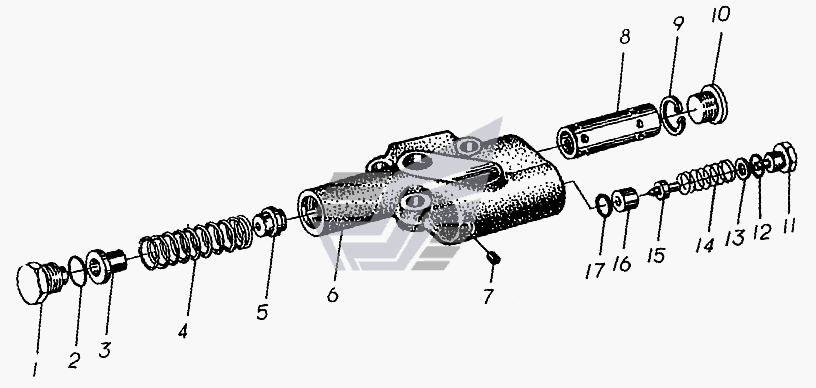

Установка одинарного разделяющего клапана XZ636. Каталог 2008г.

Установка рулевого привода XZ636 Установка рулевого цилиндра XZ636

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Заглушка

Заводской номер: W0104306701 Количество на модель: 1
W0104306701
1
2

Номер детали на чертеже:

2

"О"-кольцо

Заводской номер: W0104306702 Количество на модель: 1
W0104306702
1
3

Номер детали на чертеже:

3

Зубчатая заглушка направляющей втулки

Заводской номер: W0104306703 Количество на модель: 1
W0104306703
1
4

Номер детали на чертеже:

4

Пружина

Заводской номер: W0104306704 Количество на модель: 1
W0104306704
1
5

Номер детали на чертеже:

5

Заглушка

Заводской номер: W0104306705 Количество на модель: 1
W0104306705
1
6

Номер детали на чертеже:

6

Корпус клапана

Заводской номер: W0104036706 Количество на модель: 1
W0104036706
1
7

Номер детали на чертеже:

7

Заглушка масла

Заводской номер: W0104306707 Количество на модель: 1
W0104306707
1
8

Номер детали на чертеже:

8

Цилиндрический золотник

Заводской номер: W0104306708 Количество на модель: 1
W0104306708
1
9

Номер детали на чертеже:

9

Стопорная шайба

Заводской номер: W0104306709 Количество на модель: 1
W0104306709
1
10

Номер детали на чертеже:

10

Заглушка

Заводской номер: W0104606710 Количество на модель: 1
W0104606710
1
11

Номер детали на чертеже:

11

Заглушка предохранительного клапана

Заводской номер: W0104306711 Количество на модель: 1
W0104306711
1
12

Номер детали на чертеже:

12

"О"-кольцо

Заводской номер: W0104306712 Количество на модель: 1
W0104306712
1
13

Номер детали на чертеже:

13

Прокладка предохранительного клапана

Заводской номер: W0104306713 Количество на модель: 1
W0104306713
1
14

Номер детали на чертеже:

14

Пружина

Заводской номер: W0104306714 Количество на модель: 1
W0104306714
1
15

Номер детали на чертеже:

15

Предохранительный цилиндрический золотник

Заводской номер: W0104306715 Количество на модель: 1
W0104306715
1
16

Номер детали на чертеже:

16

Предохранительный цилиндрический золотник

Заводской номер: W0104306716 Количество на модель: 1
W0104306716
1
17

Номер детали на чертеже:

17

"О"-кольцо

Заводской номер: W0104306717 Количество на модель: 1
W0104306717
1
