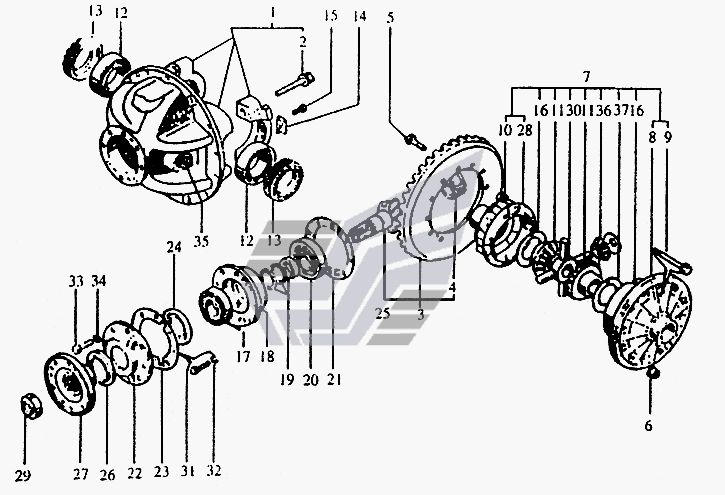

Установка главного редуктора XZ636. Каталог 2008г.

Установка планетарного редуктора XZ636 Установка переднего каркаса XZ636

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Крышка подшипника качения

Заводской номер: Z0104304301 Количество на модель: 2
Z0104304301
2
2

Номер детали на чертеже:

2

Болт М22х2,5х99

Заводской номер: Z0104304304 Количество на модель: 4
Z0104304304
4
3

Номер детали на чертеже:

3

Ведущая коническая зубчатая передача

Заводской номер: Z0104304306 Количество на модель: 1
Z0104304306
1
4

Номер детали на чертеже:

4

Подшипник

Заводской номер: Z0104304305 Количество на модель: 1
Z0104304305
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: Z0104304308 Количество на модель: 12
Z0104304308
12
6

Номер детали на чертеже:

6

Гайка М14х1,5 GB6187-86

Заводской номер: B0300114015 Количество на модель: 12
B0300114015
12
7

Номер детали на чертеже:

7

Установка главного редуктора

Заводской номер: Z0104304300 Количество на модель: 1
Z0104304300
1
8

Номер детали на чертеже:

8

Корпус дифференциала

Заводской номер: Z0104304307 Количество на модель: 1
Z0104304307
1
9

Номер детали на чертеже:

9

Фланцевый болт

Заводской номер: Z0104304309 Количество на модель: 8
Z0104304309
8
11

Номер детали на чертеже:

11

Шестерня осевого вала

Заводской номер: Z0104304302 Количество на модель: 2
Z0104304302
2
12

Номер детали на чертеже:

12

Подшипник 76,2х127х30,162

Заводской номер: B0704268700 Количество на модель: 2
B0704268700
2
13

Номер детали на чертеже:

13

Регулировочная гайка

Заводской номер: Z0104304303 Количество на модель: 2
Z0104304303
2
14

Номер детали на чертеже:

14

Пластина замковая

Заводской номер: Z01043004311 Количество на модель: 1
Z01043004311
1
15

Номер детали на чертеже:

15

Болт М10х20 GB5781-86

Заводской номер: B0100010020 Количество на модель: 2
B0100010020
2
16

Номер детали на чертеже:

16

Зубчатая шайба

Заводской номер: Z0104304310 Количество на модель: 2
Z0104304310
2
17

Номер детали на чертеже:

17

Подшипник GB297-84

Заводской номер: B0707310000 Количество на модель: 1
B0707310000
1
18

Номер детали на чертеже:

18

Сепаратор подшипника качения

Заводской номер: Z0104304314 Количество на модель: 1
Z0104304314
1
19

Номер детали на чертеже:

19

Прокладка (распорка)

Заводской номер: Z0104304312 Количество на модель: 1
Z0104304312
1
20

Номер детали на чертеже:

20

Подшипник 53,975х130,175х36,512

Заводской номер: B0705413036 Количество на модель: 1
B0705413036
1
21

Номер детали на чертеже:

21

Регулировочная шайба

Заводской номер: Z0104304313 Количество на модель: 8
Z0104304313
8
22

Номер детали на чертеже:

22

Крышка

Заводской номер: Z0104304315 Количество на модель: 1
Z0104304315
1
23

Номер детали на чертеже:

23

Прокладка

Заводской номер: Z0104304316 Количество на модель: 1
Z0104304316
1
24

Номер детали на чертеже:

24

Кольцевой уплотнитель FB65х90х10 GB9877.1-88

Заводской номер: B09006509010 Количество на модель: 1
B09006509010
1
25

Номер детали на чертеже:

25

Спираль конусной зубчатой передачи

Заводской номер: Z0104304317 Количество на модель: 1
Z0104304317
1
26

Номер детали на чертеже:

26

Пылезащитная крышка

Заводской номер: Z0104304320 Количество на модель: 1
Z0104304320
1
27

Номер детали на чертеже:

27

Фланец

Заводской номер: Z0104304318 Количество на модель: 1
Z0104304318
1
28

Номер детали на чертеже:

28

Корпус дифференциала

Заводской номер: Z0104304319 Количество на модель: 1
Z0104304319
1
29

Номер детали на чертеже:

29

Стопорная гайка

Заводской номер: Z0104304321 Количество на модель: 1
Z0104304321
1
30

Номер детали на чертеже:

30

Карданный вал

Заводской номер: Z0104304323 Количество на модель: 1
Z0104304323
1
31

Номер детали на чертеже:

31

Болт М12х1,5х45/28

Заводской номер: Z0104304322 Количество на модель: 1
Z0104304322
1
32

Номер детали на чертеже:

32

Шайба 12 GB93-87

Заводской номер: B0200112003 Количество на модель: 1
B0200112003
1
33

Номер детали на чертеже:

33

Болт М14х1,5х45/32

Заводской номер: Z0104304324 Количество на модель: 7
Z0104304324
7
34

Номер детали на чертеже:

34

Пружинная шайба 14 GB/T93-1987

Заводской номер: B0200114003 Количество на модель: 7
B0200114003
7
35

Номер детали на чертеже:

35

Болт

Заводской номер: Z0104304325 Количество на модель: 1
Z0104304325
1
36

Номер детали на чертеже:

36

Планетарная передача

Заводской номер: Z0104304327 Количество на модель: 4
Z0104304327
4
37

Номер детали на чертеже:

37

Шайба планетарной передачи

Заводской номер: Z0104304326 Количество на модель: 4
Z0104304326
4
