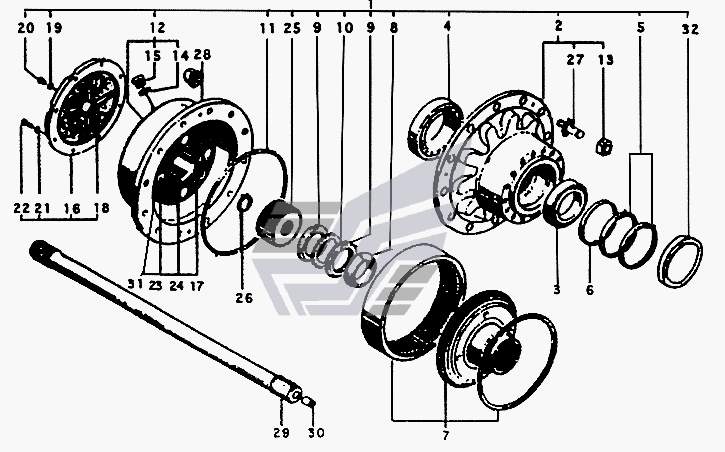

Установка планетарного редуктора XZ636. Каталог 2008г.

Установка приводного моста XZ636 Установка главного редуктора XZ636

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Главный ведущий вал

Заводской номер: Z0104304200 Количество на модель: 1
Z0104304200
1
2

Номер детали на чертеже:

2

Пыльник

Заводской номер: Z0104304202 Количество на модель: 1
Z0104304202
1
3

Номер детали на чертеже:

3

Подшипник GB297-84

Заводской номер: B0702007124 Количество на модель: 1
B0702007124
1
4

Номер детали на чертеже:

4

Подшипник GB298-84

Заводской номер: B0702007126 Количество на модель: 1
B0702007126
1
5

Номер детали на чертеже:

5

Каркас сальника FB150х180х15 GB9877.1-88

Заводской номер: B0901508015 Количество на модель: 2
B0901508015
2
6

Номер детали на чертеже:

6

Зубчатый вал скользящего траверса

Заводской номер: Z0104304201 Количество на модель: 1
Z0104304201
1
7

Номер детали на чертеже:

7

Зажим

Заводской номер: Z0104304203 Количество на модель: 1
Z0104304203
1
8

Номер детали на чертеже:

8

Крышка

Заводской номер: Z0104304204 Количество на модель: 1
Z0104304204
1
9

Номер детали на чертеже:

9

Пластина замковая

Заводской номер: Z0104304207 Количество на модель: 2
Z0104304207
2
10

Номер детали на чертеже:

10

Шайба 85 GB858-86

Заводской номер: B0200185003 Количество на модель: 1
B0200185003
1
11

Номер детали на чертеже:

11

Вилка скользящая

Заводской номер: Z0104304206 Количество на модель: 1
Z0104304206
1
12

Номер детали на чертеже:

12

Пыльник

Заводской номер: Z0104304205 Количество на модель: 1
Z0104304205
1
13

Номер детали на чертеже:

13

Маленькая круглая гайка М20х1,5 GB/T810-1976

Заводской номер: B0300120015 Количество на модель: 24
B0300120015
24
14

Номер детали на чертеже:

14

Шайба 24

Заводской номер: B0200124003 Количество на модель: 1
B0200124003
1
15

Номер детали на чертеже:

15

Крестовина

Заводской номер: Z0104304208 Количество на модель: 1
Z0104304208
1
16

Номер детали на чертеже:

16

Фланец

Заводской номер: Z0104304209 Количество на модель: 1
Z0104304209
1
17

Номер детали на чертеже:

17

Гайка М14

Заводской номер: Z0104304212 Количество на модель: 3
Z0104304212
3
18

Номер детали на чертеже:

18

Устройство позиционирования

Заводской номер: Z0104304213 Количество на модель: 1
Z0104304213
1
19

Номер детали на чертеже:

19

Крышка

Заводской номер: Z0104304210 Количество на модель: 1
Z0104304210
1
20

Номер детали на чертеже:

20

Болт М10х1,25х20 GB5786-86

Заводской номер: B0101210020 Количество на модель: 1
B0101210020
1
21

Номер детали на чертеже:

21

Шайба 12 GB93-87

Заводской номер: B0200112003 Количество на модель: 5
B0200112003
5
23

Номер детали на чертеже:

23

Планетарный вал

Заводской номер: Z0104304214 Количество на модель: 3
Z0104304214
3
24

Номер детали на чертеже:

24

Болт М14х25

Заводской номер: Z0104304211 Количество на модель: 3
Z0104304211
3
25

Номер детали на чертеже:

25

Солнечное зубчатое колесо

Заводской номер: Z0104304215 Количество на модель: 1
Z0104304215
1
26

Номер детали на чертеже:

26

Упорное кольцо 50 GB894.1-86

Заводской номер: B0400105002 Количество на модель: 1
B0400105002
1
27

Номер детали на чертеже:

27

Ось колеса М20х1,5

Заводской номер: Z0104304218 Количество на модель: 12
Z0104304218
12
28

Номер детали на чертеже:

28

Гайка колеса М20

Заводской номер: Z0104304216 Количество на модель: 12
Z0104304216
12
29

Номер детали на чертеже:

29

Осевой вал

Заводской номер: Z0104304219 Количество на модель: 1
Z0104304219
1
30

Номер детали на чертеже:

30

Установочный штифт

Заводской номер: Z0104304217 Количество на модель: 4
Z0104304217
4
31

Номер детали на чертеже:

31

Игла (D=6х30)

Заводской номер: Z0104304220 Количество на модель: 126
Z0104304220
126
32

Номер детали на чертеже:

32

Прокладка (сальник)

Заводской номер: Z0104304221 Количество на модель: 1
Z0104304221
1
