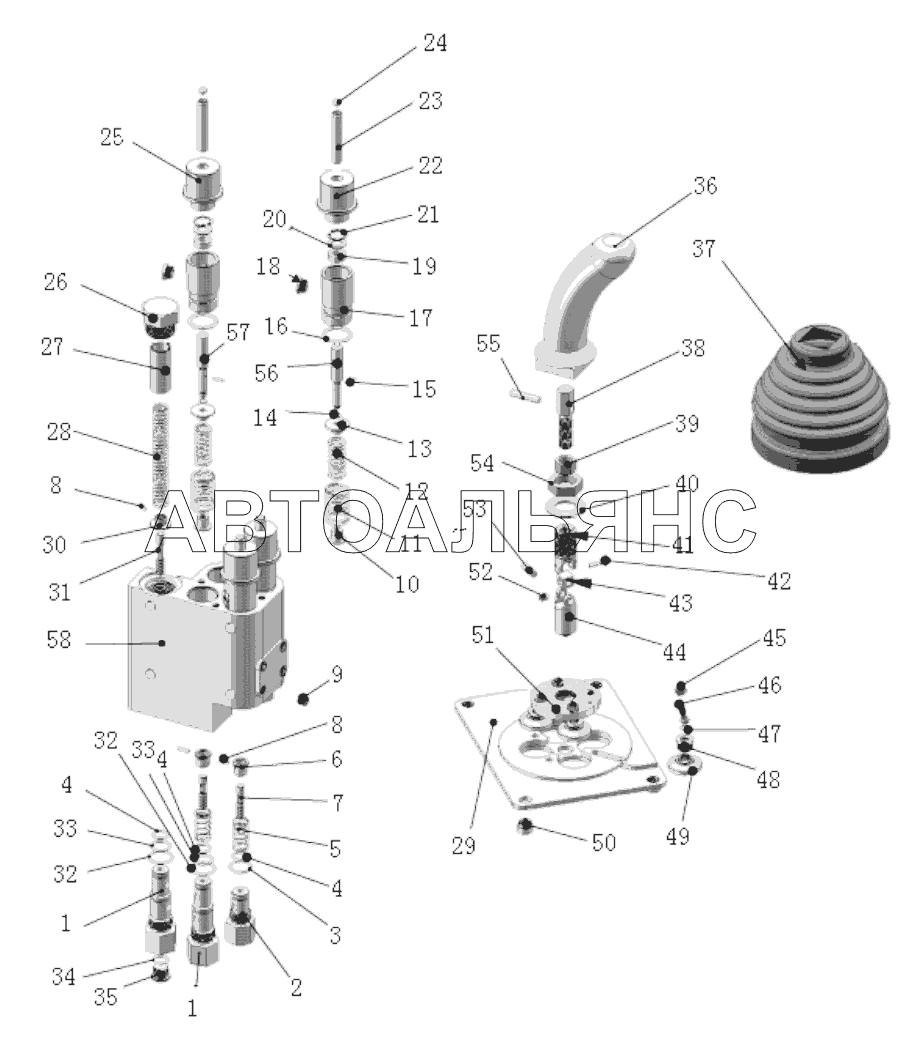

Pilot valve DXS-00 ZL30BR. Каталог 2014г.

Distribution valve assembly D32.3 (16MPA) ZL30BR Pilot valve DJS3 ZL30BR

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Sequence valve

Заводской номер: DXS-18-01 Количество на модель: 1
DXS-18-01
1
2

Номер детали на чертеже:

2

Measuring valve

Заводской номер: DXS-16-04 Количество на модель: 3
DXS-16-04
3
3

Номер детали на чертеже:

3

O-Ring

Заводской номер: GB/T3452.1-1992 Количество на модель: 3
GB/T3452.1-1992
3
5

Номер детали на чертеже:

5

Spring

Заводской номер: DXS-16-01 Количество на модель: 3
DXS-16-01
3
6

Номер детали на чертеже:

6

Valve core

Заводской номер: DXS-16-02 Количество на модель: 4
DXS-16-02
4
7

Номер детали на чертеже:

7

Valve core gauge

Заводской номер: DXS-16-03 Количество на модель: 3
DXS-16-03
3
8

Номер детали на чертеже:

8

Штифт 5х20

Заводской номер: GB879-86 Количество на модель: 4
GB879-86
4
9

Номер детали на чертеже:

9

Threaded plug

Заводской номер: DXS-22 Количество на модель: 4
DXS-22
4
10

Номер детали на чертеже:

10

Spring seat

Заводской номер: DXS-10-05 Количество на модель: 4
DXS-10-05
4
11

Номер детали на чертеже:

11

Spring

Заводской номер: DXS-17 Количество на модель: 4
DXS-17
4
12

Номер детали на чертеже:

12

Measuring spring

Заводской номер: DXS-10-04 Количество на модель: 4
DXS-10-04
4
13

Номер детали на чертеже:

13

Spring seat

Заводской номер: DXS-10-06 Количество на модель: 4
DXS-10-06
4
14

Номер детали на чертеже:

14

Steel wire ring

Заводской номер: DXS-10-03 Количество на модель: 8
DXS-10-03
8
17

Номер детали на чертеже:

17

Cover

Заводской номер: DXS-10-02-01 Количество на модель: 4
DXS-10-02-01
4
18

Номер детали на чертеже:

18

Plastic plug

Заводской номер: DXS-10-02-02 Количество на модель: 4
DXS-10-02-02
4
19

Номер детали на чертеже:

19

Retainer

Заводской номер: C1 10 Количество на модель: 4
C1 10
4
20

Номер детали на чертеже:

20

Retaining cap

Заводской номер: DXS-10-07 Количество на модель: 4
DXS-10-07
4
21

Номер детали на чертеже:

21

Spring ring

Заводской номер: 805400089 Количество на модель: 4
805400089
4
22

Номер детали на чертеже:

22

Electromagnet

Заводской номер: DXS-13 Количество на модель: 3
DXS-13
3
23

Номер детали на чертеже:

23

Pressure pin

Заводской номер: DXS-05-01 Количество на модель: 4
DXS-05-01
4
24

Номер детали на чертеже:

24

СТАЛЬНОЙ ШАР 6G1000

Заводской номер: GB308-84 Количество на модель: 4
GB308-84
4
25

Номер детали на чертеже:

25

Shaft sleeve

Заводской номер: DXS-11 Количество на модель: 1
DXS-11
1
26

Номер детали на чертеже:

26

Threaded plug

Заводской номер: DXS-21 Количество на модель: 1
DXS-21
1
27

Номер детали на чертеже:

27

Guide bushing

Заводской номер: DXS-19 Количество на модель: 1
DXS-19
1
28

Номер детали на чертеже:

28

Spring

Заводской номер: DXS-20 Количество на модель: 1
DXS-20
1
29

Номер детали на чертеже:

29

Installation plate

Заводской номер: DXS-07-03 Количество на модель: 1
DXS-07-03
1
30

Номер детали на чертеже:

30

Spring base

Заводской номер: DXS-18-03 Количество на модель: 1
DXS-18-03
1
31

Номер детали на чертеже:

31

Valve core

Заводской номер: DXS-18-02 Количество на модель: 1
DXS-18-02
1
35

Номер детали на чертеже:

35

Threaded plug

Заводской номер: DXS-18-04 Количество на модель: 1
DXS-18-04
1
36

Номер детали на чертеже:

36

Lever

Заводской номер: DXS-01 Количество на модель: 1
DXS-01
1
37

Номер детали на чертеже:

37

Protection against dust

Заводской номер: DXS-09 Количество на модель: 1
DXS-09
1
38

Номер детали на чертеже:

38

Connection cable

Заводской номер: DXS-02 Количество на модель: 1
DXS-02
1
39

Номер детали на чертеже:

39

Гайка М12

Заводской номер: 805200049 Количество на модель: 1
805200049
1
40

Номер детали на чертеже:

40

Шайба 10

Заводской номер: GB848-85 Количество на модель: 1
GB848-85
1
41

Номер детали на чертеже:

41

Seat with joints

Заводской номер: DXS-07-01 Количество на модель: 1
DXS-07-01
1
42

Номер детали на чертеже:

42

Locking pins

Заводской номер: DXS-07-05 Количество на модель: 1
DXS-07-05
1
43

Номер детали на чертеже:

43

Joint joint

Заводской номер: DXS-07-02 Количество на модель: 1
DXS-07-02
1
44

Номер детали на чертеже:

44

Seat with joints

Заводской номер: DXS-07-05 Количество на модель: 1
DXS-07-05
1
45

Номер детали на чертеже:

45

Гайка М6

Заводской номер: 805200053 Количество на модель: 4
805200053
4
46

Номер детали на чертеже:

46

Pressure pin

Заводской номер: DXS-03-01 Количество на модель: 4
DXS-03-01
4
47

Номер детали на чертеже:

47

Пружинное кольцо

Заводской номер: GB895.1-86 Количество на модель: 4
GB895.1-86
4
48

Номер детали на чертеже:

48

Pressure distribution

Заводской номер: DXS-03-03 Количество на модель: 4
DXS-03-03
4
49

Номер детали на чертеже:

49

Pressure plate

Заводской номер: DXS-03-02 Количество на модель: 4
DXS-03-02
4
50

Номер детали на чертеже:

50

Screw set

Заводской номер: DXS-07-08 Количество на модель: 4
DXS-07-08
4
51

Номер детали на чертеже:

51

Fixed plate

Заводской номер: DXS-04 Количество на модель: 1
DXS-04
1
52

Номер детали на чертеже:

52

Pin

Заводской номер: DXS-07-04 Количество на модель: 2
DXS-07-04
2
53

Номер детали на чертеже:

53

Long pin

Заводской номер: DXS-07-06 Количество на модель: 1
DXS-07-06
1
54

Номер детали на чертеже:

54

Nut

Заводской номер: 805200058 Количество на модель: 1
805200058
1
55

Номер детали на чертеже:

55

Elastic cylindrical pins

Заводской номер: 805601733 Количество на модель: 1
805601733
1
56

Номер детали на чертеже:

56

Pressure bar 1

Заводской номер: DXS-10-01 Количество на модель: 2
DXS-10-01
2
57

Номер детали на чертеже:

57

Pressure bar 2

Заводской номер: DXS-12-01 Количество на модель: 2
DXS-12-01
2
58

Номер детали на чертеже:

58

Valve housing

Заводской номер: DXS-08 Количество на модель: 1
DXS-08
1
Distribution valve assembly D32.3 (16MPA) ZL30BR Pilot valve DJS3 ZL30BR
