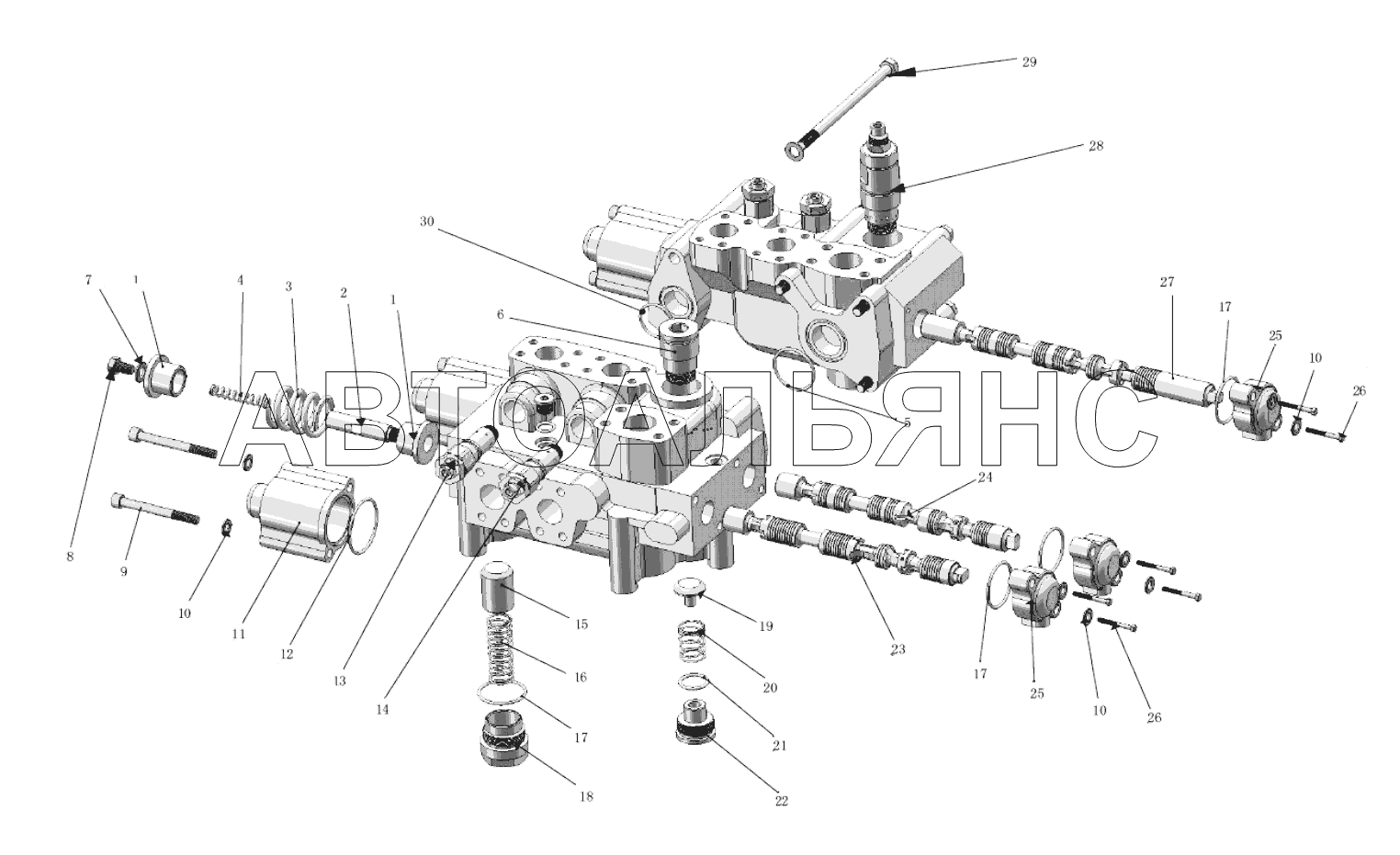

Distribution valve assembly D32.3 (16MPA) ZL30BR. Каталог 2014г.

Distribution valve assembly D32 (16MPA) ZL30BR Pilot valve DXS-00 ZL30BR

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стопорная пружина

Заводской номер: D32-6 Количество на модель: 6
D32-6
6
2

Номер детали на чертеже:

2

Valve lever attachment

Заводской номер: D32-21 Количество на модель: 3
D32-21
3
3

Номер детали на чертеже:

3

Пружина

Заводской номер: D32-8 Количество на модель: 3
D32-8
3
4

Номер детали на чертеже:

4

Пружина

Заводской номер: D32-7 Количество на модель: 3
D32-7
3
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: GB1235-76 Количество на модель: 1
GB1235-76
1
6

Номер детали на чертеже:

6

Threaded plug

Заводской номер: D32A-20 Количество на модель: 1
D32A-20
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: GB97.1-85 Количество на модель: 3
GB97.1-85
3
8

Номер детали на чертеже:

8

Болт М14х1,5х55

Заводской номер: GB30-76 Количество на модель: 3
GB30-76
3
9

Номер детали на чертеже:

9

Болт

Заводской номер: GB70-85 Количество на модель: 6
GB70-85
6
10

Номер детали на чертеже:

10

Шайба 12

Заводской номер: GB93-87 Количество на модель: 17
GB93-87
17
11

Номер детали на чертеже:

11

Передняя крышка

Заводской номер: D32-5 Количество на модель: 3
D32-5
3
13

Номер детали на чертеже:

13

Overload valve

Заводской номер: ZL50106C Количество на модель: 2
ZL50106C
2
14

Номер детали на чертеже:

14

Overload valve

Заводской номер: D32.1-00 Количество на модель: 2
D32.1-00
2
15

Номер детали на чертеже:

15

Впускной клапан

Заводской номер: D32-15 Количество на модель: 1
D32-15
1
16

Номер детали на чертеже:

16

Пружина

Заводской номер: D32-14 Количество на модель: 1
D32-14
1
18

Номер детали на чертеже:

18

Крышка впускного клапана

Заводской номер: D32-13 Количество на модель: 1
D32-13
1
19

Номер детали на чертеже:

19

Контрольный клапан

Заводской номер: D32-17 Количество на модель: 4
D32-17
4
20

Номер детали на чертеже:

20

Пружина

Заводской номер: D32-16 Количество на модель: 4
D32-16
4
22

Номер детали на чертеже:

22

Крышка клапана

Заводской номер: D32-19 Количество на модель: 4
D32-19
4
23

Номер детали на чертеже:

23

Рычаг управления подъемом

Заводской номер: D32-2 Количество на модель: 1
D32-2
1
24

Номер детали на чертеже:

24

Рычаг управления наклоном

Заводской номер: D32-12 Количество на модель: 1
D32-12
1
25

Номер детали на чертеже:

25

Крышка

Заводской номер: D32-1 Количество на модель: 3
D32-1
3
27

Номер детали на чертеже:

27

Auxiliary valve lever

Заводской номер: D32A-11a Количество на модель: 1
D32A-11a
1
28

Номер детали на чертеже:

28

Предохранительный клапан

Заводской номер: D32.2a-00 Количество на модель: 1
D32.2a-00
1
29

Номер детали на чертеже:

29

Screw

Заводской номер: D32A-21 Количество на модель: 5
D32A-21
5
Distribution valve assembly D32 (16MPA) ZL30BR Pilot valve DXS-00 ZL30BR
