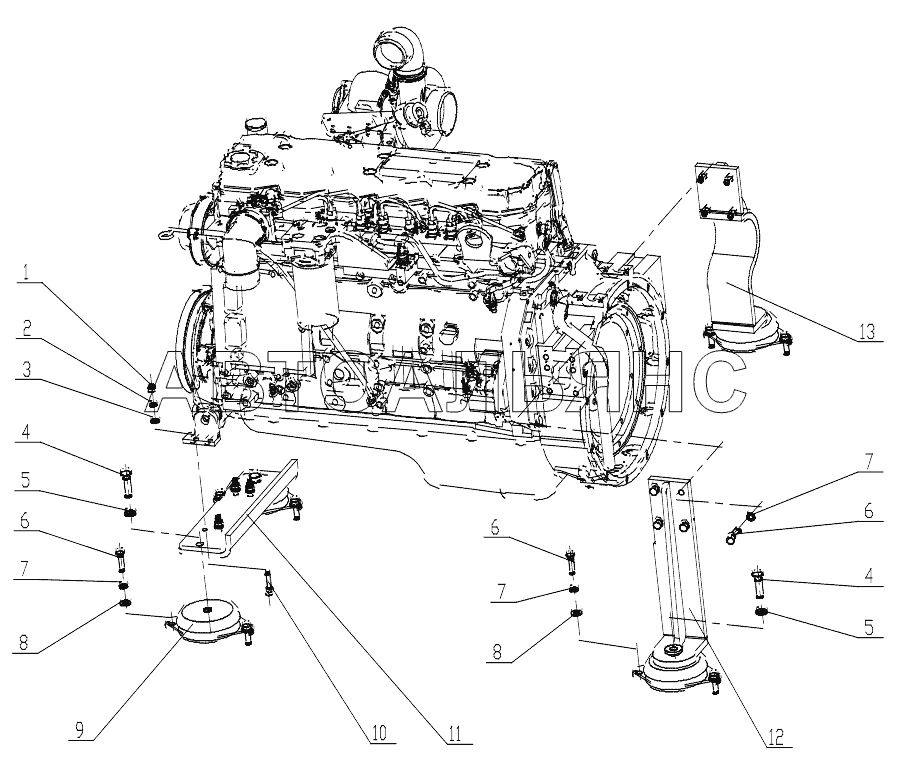

425402615 Support Assembly XZ360E. Каталог 2016г.

425102752 Exhaust System XZ360E 425403088 Engine System XZ360E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Nut

Заводской номер: 805238371 Количество на модель: 4
805238371
4
2

Номер детали на чертеже:

2

Spring Washer

Заводской номер: 805338260 Количество на модель: 4
805338260
4
3

Номер детали на чертеже:

3

Washer

Заводской номер: 805338278 Количество на модель: 4
805338278
4
4

Номер детали на чертеже:

4

Болт M16x45

Заводской номер: 805000026 Количество на модель: 4
805000026
4
5

Номер детали на чертеже:

5

Шайба 16

Заводской номер: 805300011 Количество на модель: 4
805300011
4
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 805006287 Количество на модель: 16
805006287
16
7

Номер детали на чертеже:

7

Шайба 12

Заводской номер: 805300018 Количество на модель: 16
805300018
16
8

Номер детали на чертеже:

8

Шайба 12

Заводской номер: 805300020 Количество на модель: 8
805300020
8
9

Номер детали на чертеже:

9

Flexible Bracket

Заводской номер: 801969587 Количество на модель: 4
801969587
4
10

Номер детали на чертеже:

10

Болт M10x45

Заводской номер: 805000713 Количество на модель: 4
805000713
4
11

Номер детали на чертеже:

11

Front Bracket

Заводской номер: 425102431 Количество на модель: 1
425102431
1
12

Номер детали на чертеже:

12

LR-bracket

Заводской номер: 425101484 Количество на модель: 1
425101484
1
13

Номер детали на чертеже:

13

RR-bracket

Заводской номер: 425101038 Количество на модель: 1
425101038
1
