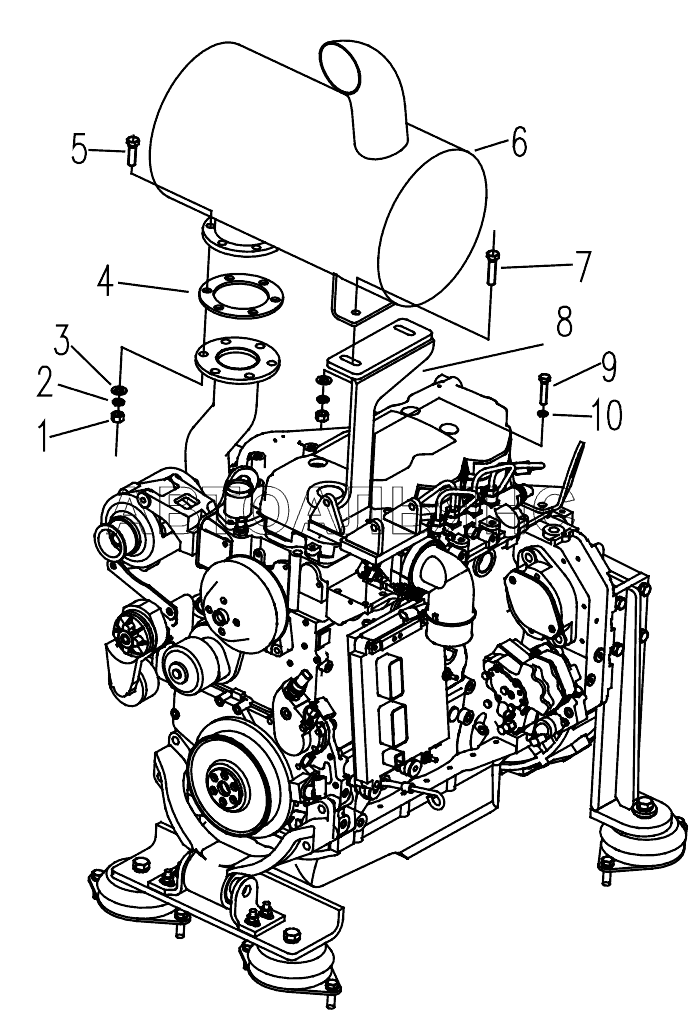

425102752 Exhaust System XZ360E. Каталог 2016г.

425402616 Cooling System XZ360E 425402615 Support Assembly XZ360E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка М12

Заводской номер: 805200049 Количество на модель: 8
805200049
8
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: 805300018 Количество на модель: 8
805300018
8
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: 805300020 Количество на модель: 8
805300020
8
4

Номер детали на чертеже:

4

Gasket

Заводской номер: 425103059 Количество на модель: 1
425103059
1
5

Номер детали на чертеже:

5

Болт M12x40

Заводской номер: 805000045 Количество на модель: 6
805000045
6
6

Номер детали на чертеже:

6

Muffler

Заводской номер: 800154073 Количество на модель: 1
800154073
1
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 805000023 Количество на модель: 2
805000023
2
8

Номер детали на чертеже:

8

Bracket

Заводской номер: 425102753 Количество на модель: 1
425102753
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 805046455 Количество на модель: 3
805046455
3
10

Номер детали на чертеже:

10

Шайба 10

Заводской номер: 805300014 Количество на модель: 3
805300014
3
