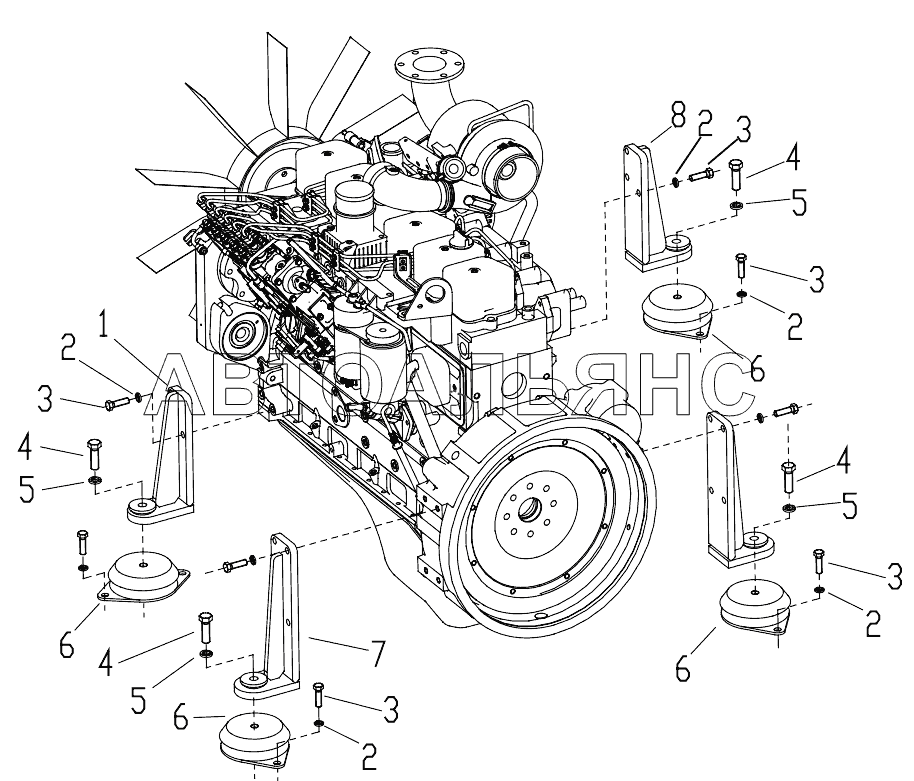

425402959 Support Assembly XZ360E. Каталог 2016г.

425102860 Exhaust System XZ360E 425402617 Engine System XZ360E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Front Bracket II

Заводской номер: 425402964 Количество на модель: 1
425402964
1
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: 805300018 Количество на модель: 22
805300018
22
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 805006287 Количество на модель: 22
805006287
22
4

Номер детали на чертеже:

4

Screw

Заводской номер: 805000028 Количество на модель: 4
805000028
4
5

Номер детали на чертеже:

5

Шайба 16

Заводской номер: 805300011 Количество на модель: 4
805300011
4
6

Номер детали на чертеже:

6

Flexible Bracket

Заводской номер: 801969587 Количество на модель: 4
801969587
4
7

Номер детали на чертеже:

7

Back Bracket

Заводской номер: 425402963 Количество на модель: 2
425402963
2
8

Номер детали на чертеже:

8

Front Bracket I

Заводской номер: 425402966 Количество на модель: 1
425402966
1
