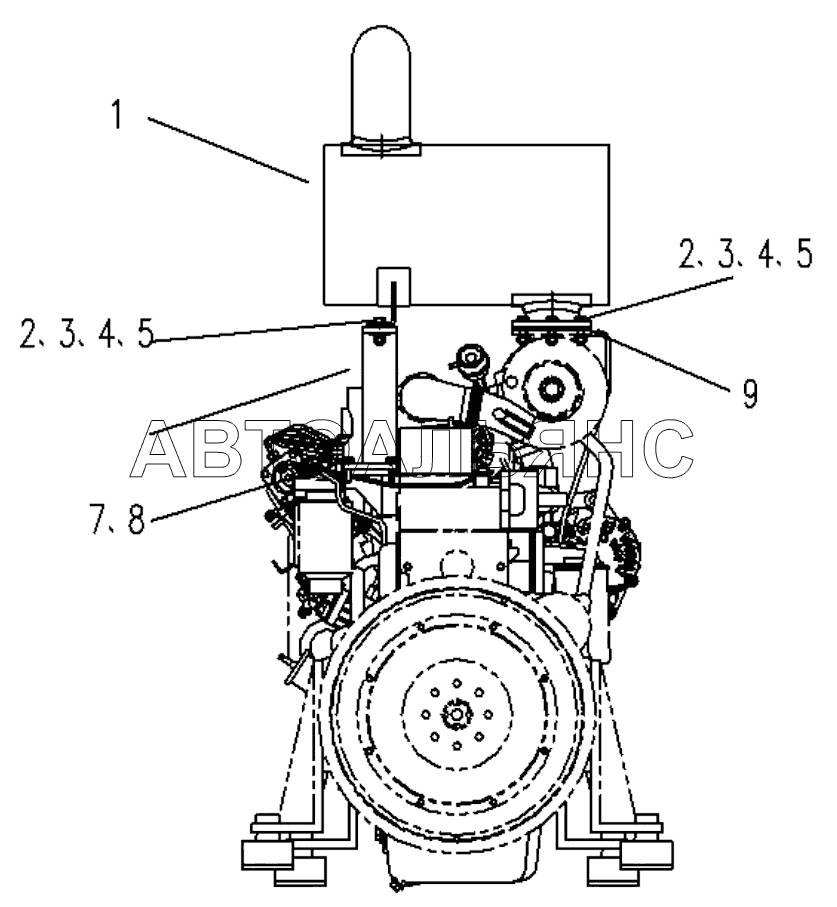

425102860 Exhaust System XZ360E. Каталог 2016г.

425402522 Cooling System XZ360E 425402959 Support Assembly XZ360E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Muffler

Заводской номер: 800154073 Количество на модель: 1
800154073
1
2

Номер детали на чертеже:

2

Болт M12x40

Заводской номер: 805000045 Количество на модель: 8
805000045
8
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: 805300020 Количество на модель: 10
805300020
10
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: 805300018 Количество на модель: 8
805300018
8
5

Номер детали на чертеже:

5

Гайка М12

Заводской номер: 805200049 Количество на модель: 8
805200049
8
6

Номер детали на чертеже:

6

Bracket

Заводской номер: 425103037 Количество на модель: 1
425103037
1
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 805046457 Количество на модель: 3
805046457
3
8

Номер детали на чертеже:

8

Шайба 8

Заводской номер: 805300010 Количество на модель: 3
805300010
3
9

Номер детали на чертеже:

9

Gasket

Заводской номер: 425100363 Количество на модель: 1
425100363
1
