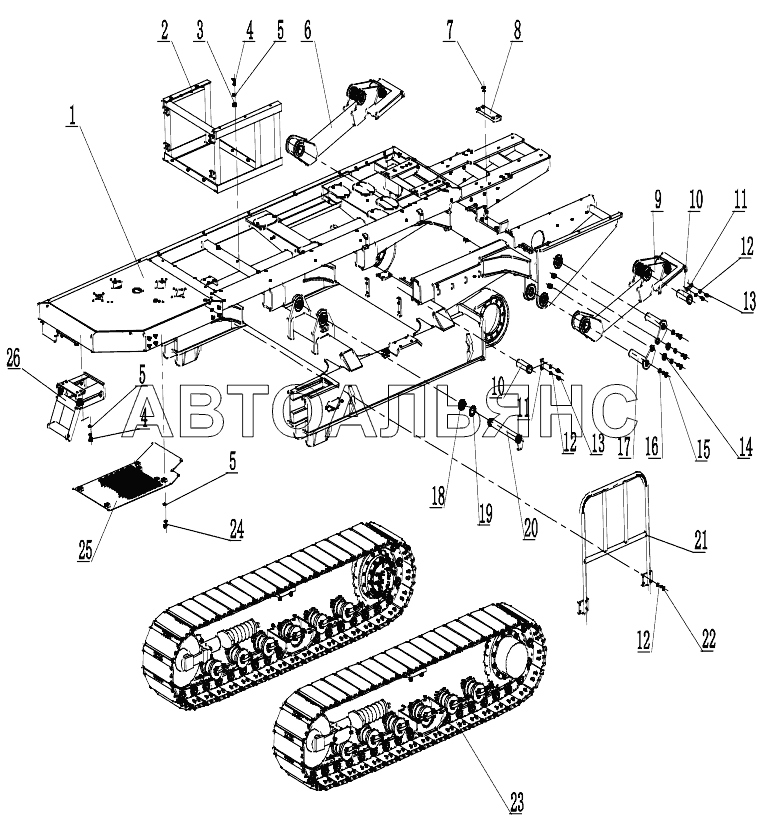

425402640 Chassis XZ360E. Каталог 2016г.

425403090 Drill Frame XZ360E 425402471 Running Device XZ360E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Main Frame

Заводской номер: 425402651 Количество на модель: 1
425402651
1
2

Номер детали на чертеже:

2

Bracket

Заводской номер: 425102741 Количество на модель: 1
425102741
1
3

Номер детали на чертеже:

3

Гайка М12

Заводской номер: 805200049 Количество на модель: 6
805200049
6
4

Номер детали на чертеже:

4

Болт М12х30

Заводской номер: 805000716 Количество на модель: 10
805000716
10
5

Номер детали на чертеже:

5

Шайба 12

Заводской номер: 805300018 Количество на модель: 14
805300018
14
6

Номер детали на чертеже:

6

Right Outrigger

Заводской номер: 425401792 Количество на модель: 1
425401792
1
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 805100525 Количество на модель: 4
805100525
4
8

Номер детали на чертеже:

8

Nylon block

Заводской номер: 425101086 Количество на модель: 1
425101086
1
9

Номер детали на чертеже:

9

Left Outrigger

Заводской номер: 425401774 Количество на модель: 1
425401774
1
10

Номер детали на чертеже:

10

Shaft

Заводской номер: 425401795 Количество на модель: 4
425401795
4
11

Номер детали на чертеже:

11

Cover

Заводской номер: 425401794 Количество на модель: 4
425401794
4
12

Номер детали на чертеже:

12

Шайба 10

Заводской номер: 805300014 Количество на модель: 16
805300014
16
13

Номер детали на чертеже:

13

Bolt

Заводской номер: 805100173 Количество на модель: 8
805100173
8
14

Номер детали на чертеже:

14

Board

Заводской номер: 425101081 Количество на модель: 4
425101081
4
15

Номер детали на чертеже:

15

Болт M16x35

Заводской номер: 805000013 Количество на модель: 8
805000013
8
16

Номер детали на чертеже:

16

Шайба 16

Заводской номер: 805300011 Количество на модель: 8
805300011
8
17

Номер детали на чертеже:

17

Outrigger Shaft

Заводской номер: 425101083 Количество на модель: 4
425101083
4
18

Номер детали на чертеже:

18

Nut

Заводской номер: 805203445 Количество на модель: 1
805203445
1
19

Номер детали на чертеже:

19

Washer

Заводской номер: 805300095 Количество на модель: 1
805300095
1
20

Номер детали на чертеже:

20

Shaft

Заводской номер: 425402636 Количество на модель: 1
425402636
1
21

Номер детали на чертеже:

21

Guard

Заводской номер: 425102728 Количество на модель: 1
425102728
1
22

Номер детали на чертеже:

22

Болт М10х30

Заводской номер: 805000043 Количество на модель: 8
805000043
8
23

Номер детали на чертеже:

23

Running Gear

Заводской номер: 425402471 Количество на модель: 1
425402471
1
24

Номер детали на чертеже:

24

Screw

Заводской номер: 805100115 Количество на модель: 4
805100115
4
25

Номер детали на чертеже:

25

Bottom Board

Заводской номер: 425102563 Количество на модель: 1
425102563
1
26

Номер детали на чертеже:

26

Footboard

Заводской номер: 425102562 Количество на модель: 1
425102562
1
