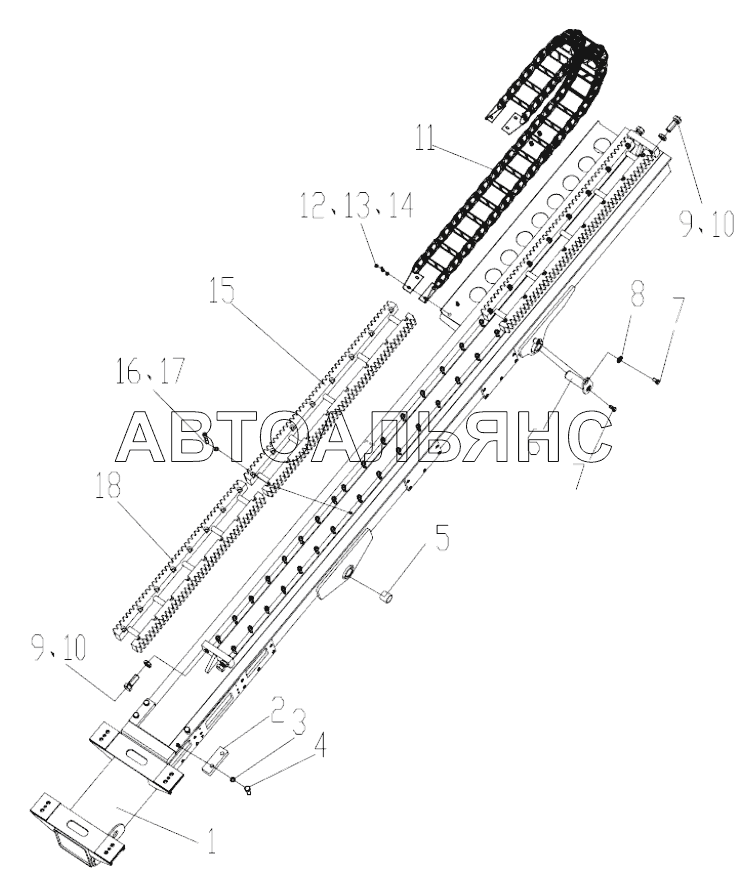

425403090 Drill Frame XZ360E. Каталог 2016г.

425402424 Relay Panel XZ360E 425402640 Chassis XZ360E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

DrillFrame

Заводской номер: 425403095 Количество на модель: 1
425403095
1
2

Номер детали на чертеже:

2

Limit Block

Заводской номер: 425103082 Количество на модель: 2
425103082
2
3

Номер детали на чертеже:

3

Шайба 20

Заводской номер: 805300023 Количество на модель: 4
805300023
4
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 805000378 Количество на модель: 4
805000378
4
5

Номер детали на чертеже:

5

Oil-lessbearing

Заводской номер: 800553505 Количество на модель: 2
800553505
2
6

Номер детали на чертеже:

6

Shaft

Заводской номер: 425402063 Количество на модель: 2
425402063
2
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 805000038 Количество на модель: 4
805000038
4
8

Номер детали на чертеже:

8

Board

Заводской номер: 425101081 Количество на модель: 2
425101081
2
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 805000655 Количество на модель: 4
805000655
4
10

Номер детали на чертеже:

10

Nut

Заводской номер: 805200087 Количество на модель: 4
805200087
4
11

Номер детали на чертеже:

11

HoseTrack

Заводской номер: 800352131 Количество на модель: 1
800352131
1
12

Номер детали на чертеже:

12

Болт М10х35

Заводской номер: 805000062 Количество на модель: 8
805000062
8
13

Номер детали на чертеже:

13

Locknut

Заводской номер: 805200080 Количество на модель: 8
805200080
8
14

Номер детали на чертеже:

14

Шайба 10

Заводской номер: 805300017 Количество на модель: 8
805300017
8
15

Номер детали на чертеже:

15

Rack

Заводской номер: 425403096 Количество на модель: 2
425403096
2
16

Номер детали на чертеже:

16

Screw

Заводской номер: 805140032 Количество на модель: 48
805140032
48
17

Номер детали на чертеже:

17

Spring Washer

Заводской номер: 805338263 Количество на модель: 48
805338263
48
18

Номер детали на чертеже:

18

Rack

Заводской номер: 425403093 Количество на модель: 1
425403093
1
