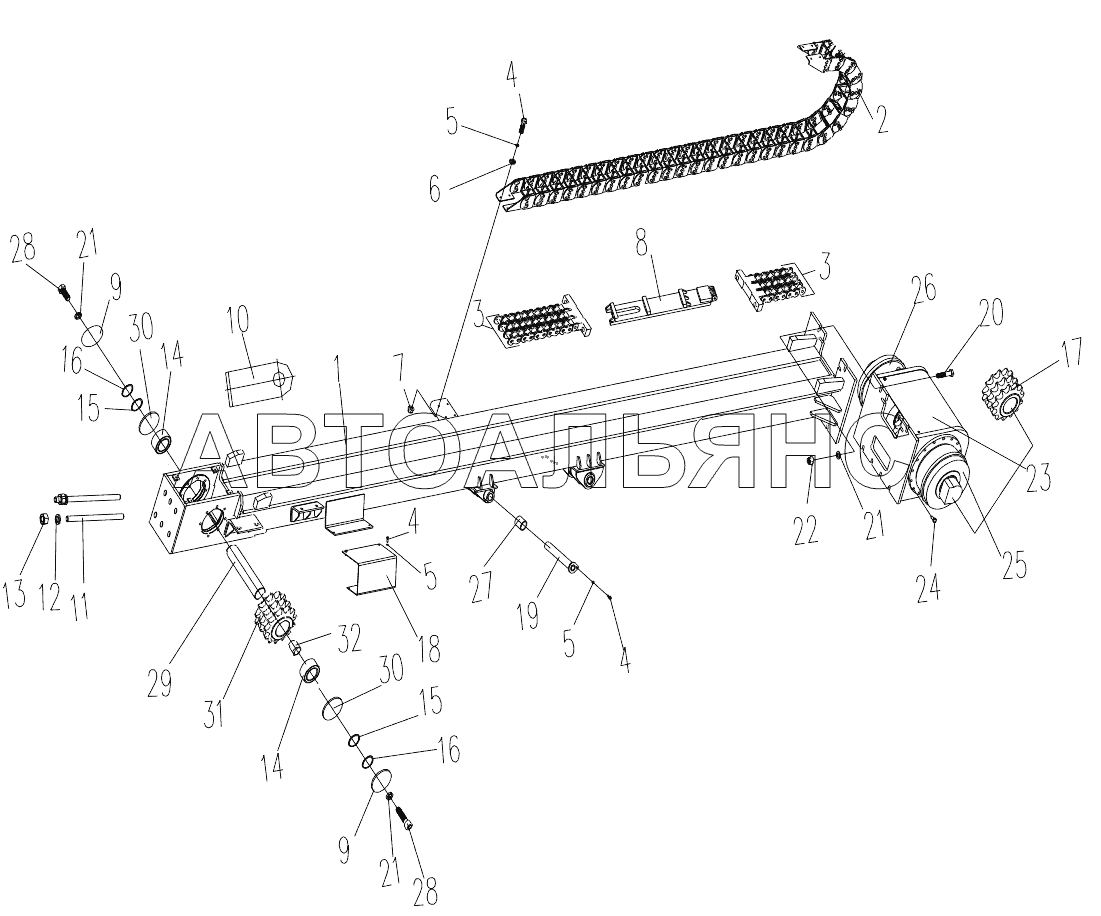

0041802000 Drill Frame XZ320. Каталог 2012г.

0042402000 Drill Frame XZ320 0042202000 Drill Frame XZ320

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Frame

Заводской номер: 0041802001 Количество на модель: 1
0041802001
1
2

Номер детали на чертеже:

2

Hose Trac

Заводской номер: 103060228 Количество на модель: 1
103060228
1
3

Номер детали на чертеже:

3

Chain

Заводской номер: 103060229 Количество на модель: 1
103060229
1
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 104000086 Количество на модель: 10
104000086
10
5

Номер детали на чертеже:

5

Washer 8

Заводской номер: 104040007 Количество на модель: 10
104040007
10
6

Номер детали на чертеже:

6

Washer 8

Заводской номер: 104040081 Количество на модель: 16
104040081
16
7

Номер детали на чертеже:

7

Nut M8

Заводской номер: 104030024 Количество на модель: 8
104030024
8
8

Номер детали на чертеже:

8

Slide Bar

Заводской номер: 0041802015 Количество на модель: 1
0041802015
1
9

Номер детали на чертеже:

9

Baffle

Заводской номер: 0041802020 Количество на модель: 2
0041802020
2
10

Номер детали на чертеже:

10

Bracket

Заводской номер: 0041802021 Количество на модель: 1
0041802021
1
11

Номер детали на чертеже:

11

Stick

Заводской номер: 0041802025 Количество на модель: 2
0041802025
2
12

Номер детали на чертеже:

12

Nut

Заводской номер: 104030039 Количество на модель: 4
104030039
4
13

Номер детали на чертеже:

13

Nut

Заводской номер: 104030154 Количество на модель: 4
104030154
4
14

Номер детали на чертеже:

14

Spring

Заводской номер: 105010070 Количество на модель: 2
105010070
2
15

Номер детали на чертеже:

15

Fill Up

Заводской номер: 0041802043 Количество на модель: 6
0041802043
6
16

Номер детали на чертеже:

16

Fill Up

Заводской номер: 0041802044 Количество на модель: 6
0041802044
6
17

Номер детали на чертеже:

17

Roller

Заводской номер: 0041802045 Количество на модель: 1
0041802045
1
18

Номер детали на чертеже:

18

Cover

Заводской номер: 0041602110 Количество на модель: 1
0041602110
1
19

Номер детали на чертеже:

19

Axes

Заводской номер: 0041602066 Количество на модель: 1
0041602066
1
20

Номер детали на чертеже:

20

Bolt

Заводской номер: 104000473 Количество на модель: 13
104000473
13
21

Номер детали на чертеже:

21

Washer 16

Заводской номер: 104040004 Количество на модель: 63
104040004
63
22

Номер детали на чертеже:

22

Nut 16

Заводской номер: 104030087 Количество на модель: 13
104030087
13
23

Номер детали на чертеже:

23

Bracket

Заводской номер: 0041802029 Количество на модель: 1
0041802029
1
24

Номер детали на чертеже:

24

Bolt

Заводской номер: 104000276 Количество на модель: 48
104000276
48
25

Номер детали на чертеже:

25

Motor

Заводской номер: 101040235 Количество на модель: 1
101040235
1
26

Номер детали на чертеже:

26

Rducer

Заводской номер: 101040236 Количество на модель: 1
101040236
1
27

Номер детали на чертеже:

27

Spring Bushing

Заводской номер: 105000138 Количество на модель: 4
105000138
4
28

Номер детали на чертеже:

28

Blot

Заводской номер: 104000362 Количество на модель: 2
104000362
2
29

Номер детали на чертеже:

29

Pin

Заводской номер: 0041802039 Количество на модель: 1
0041802039
1
30

Номер детали на чертеже:

30

Baffle

Заводской номер: 0041802040 Количество на модель: 2
0041802040
2
31

Номер детали на чертеже:

31

Roller

Заводской номер: 0041802041 Количество на модель: 1
0041802041
1
32

Номер детали на чертеже:

32

Bushing

Заводской номер: 0041802042 Количество на модель: 1
0041802042
1
