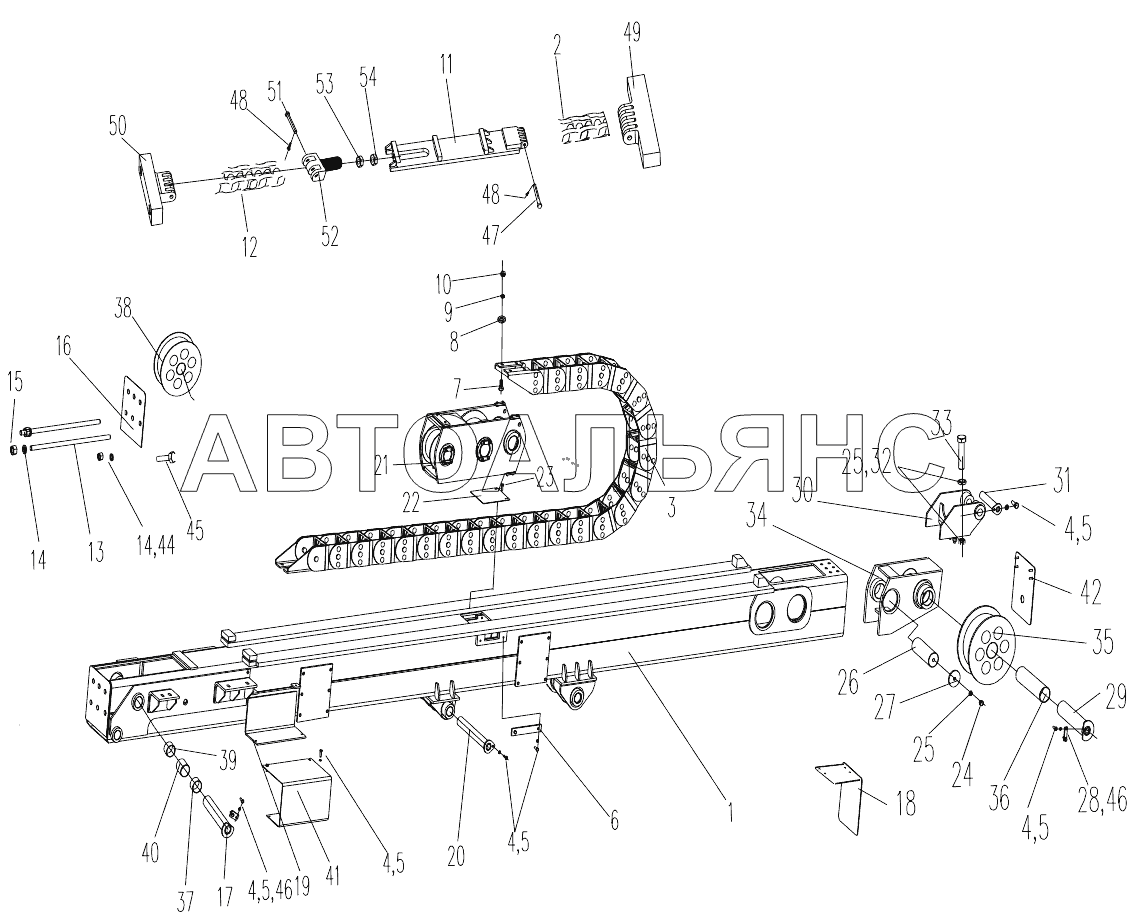

0042402000 Drill Frame XZ320. Каталог 2012г.

0041613000 Mud Systerm XZ320 0041802000 Drill Frame XZ320

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

O-Ring

Заводской номер: 101030139 Количество на модель: 1
101030139
1
2

Номер детали на чертеже:

2

Core Axis

Заводской номер: 0041613012 Количество на модель: 1
0041613012
1
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 104000409 Количество на модель: 12
104000409
12
4

Номер детали на чертеже:

4

Washer 6

Заводской номер: 104040009 Количество на модель: 12
104040009
12
5

Номер детали на чертеже:

5

Cover

Заводской номер: 0041613030 Количество на модель: 2
0041613030
2
6

Номер детали на чертеже:

6

Axletree

Заводской номер: 105000181 Количество на модель: 2
105000181
2
7

Номер детали на чертеже:

7

Fours Sets Of V-Shaned Combination Seal

Заводской номер: 108040228 Количество на модель: 2
108040228
2
8

Номер детали на чертеже:

8

Adjust Tab

Заводской номер: 0041613016 Количество на модель: 1
0041613016
1
9

Номер детали на чертеже:

9

Grease Cup

Заводской номер: 108000019 Количество на модель: 2
108000019
2
10

Номер детали на чертеже:

10

Cover

Заводской номер: 0041613008 Количество на модель: 1
0041613008
1
11

Номер детали на чертеже:

11

Washer 12

Заводской номер: 104040005 Количество на модель: 1
104040005
1
12

Номер детали на чертеже:

12

Bolt

Заводской номер: 104000121 Количество на модель: 1
104000121
1
28

Номер детали на чертеже:

28

Baffle

Заводской номер: 0041602087 Количество на модель: 1
0041602087
1
29

Номер детали на чертеже:

29

Pin

Заводской номер: 0041602088 Количество на модель: 1
0041602088
1
30

Номер детали на чертеже:

30

Bracket

Заводской номер: 0041602091 Количество на модель: 1
0041602091
1
31

Номер детали на чертеже:

31

Pin

Заводской номер: 0041602096 Количество на модель: 2
0041602096
2
32

Номер детали на чертеже:

32

Nut 16

Заводской номер: 104030087 Количество на модель: 6
104030087
6
33

Номер детали на чертеже:

33

Bolt

Заводской номер: 104000245 Количество на модель: 6
104000245
6
34

Номер детали на чертеже:

34

Mount

Заводской номер: 0042402009 Количество на модель: 1
0042402009
1
35

Номер детали на чертеже:

35

Roller

Заводской номер: 0041602107 Количество на модель: 1
0041602107
1
36

Номер детали на чертеже:

36

Spring Bushing

Заводской номер: 105000135 Количество на модель: 4
105000135
4
37

Номер детали на чертеже:

37

Bushing

Заводской номер: 0041602108 Количество на модель: 2
0041602108
2
38

Номер детали на чертеже:

38

Front Roller

Заводской номер: 0041602109 Количество на модель: 1
0041602109
1
39

Номер детали на чертеже:

39

Spring Bushing

Заводской номер: 105000137 Количество на модель: 2
105000137
2
40

Номер детали на чертеже:

40

Spring Bushing

Заводской номер: 105000136 Количество на модель: 2
105000136
2
41

Номер детали на чертеже:

41

Cover

Заводской номер: 0041602110 Количество на модель: 1
0041602110
1
42

Номер детали на чертеже:

42

Mounting Plate

Заводской номер: 0042402012 Количество на модель: 1
0042402012
1
43

Номер детали на чертеже:

43

Spring Bushing

Заводской номер: 105000138 Количество на модель: 4
105000138
4
44

Номер детали на чертеже:

44

Washer 24

Заводской номер: 104040022 Количество на модель: 4
104040022
4
45

Номер детали на чертеже:

45

Bolt

Заводской номер: 104000427 Количество на модель: 4
104000427
4
46

Номер детали на чертеже:

46

Baffle

Заводской номер: 0041602112 Количество на модель: 1
0041602112
1
47

Номер детали на чертеже:

47

Tapered Pin

Заводской номер: 0041602038 Количество на модель: 2
0041602038
2
48

Номер детали на чертеже:

48

Pin

Заводской номер: 104070193 Количество на модель: 4
104070193
4
49

Номер детали на чертеже:

49

Coupler

Заводской номер: 0041602039 Количество на модель: 1
0041602039
1
50

Номер детали на чертеже:

50

Stick

Заводской номер: 0041602048 Количество на модель: 1
0041602048
1
51

Номер детали на чертеже:

51

Pin

Заводской номер: 004140237 Количество на модель: 2
004140237
2
52

Номер детали на чертеже:

52

Coupler

Заводской номер: 0041602049 Количество на модель: 1
0041602049
1
53

Номер детали на чертеже:

53

Nut

Заводской номер: 104030231 Количество на модель: 1
104030231
1
54

Номер детали на чертеже:

54

Nut

Заводской номер: 104030230 Количество на модель: 1
104030230
1
