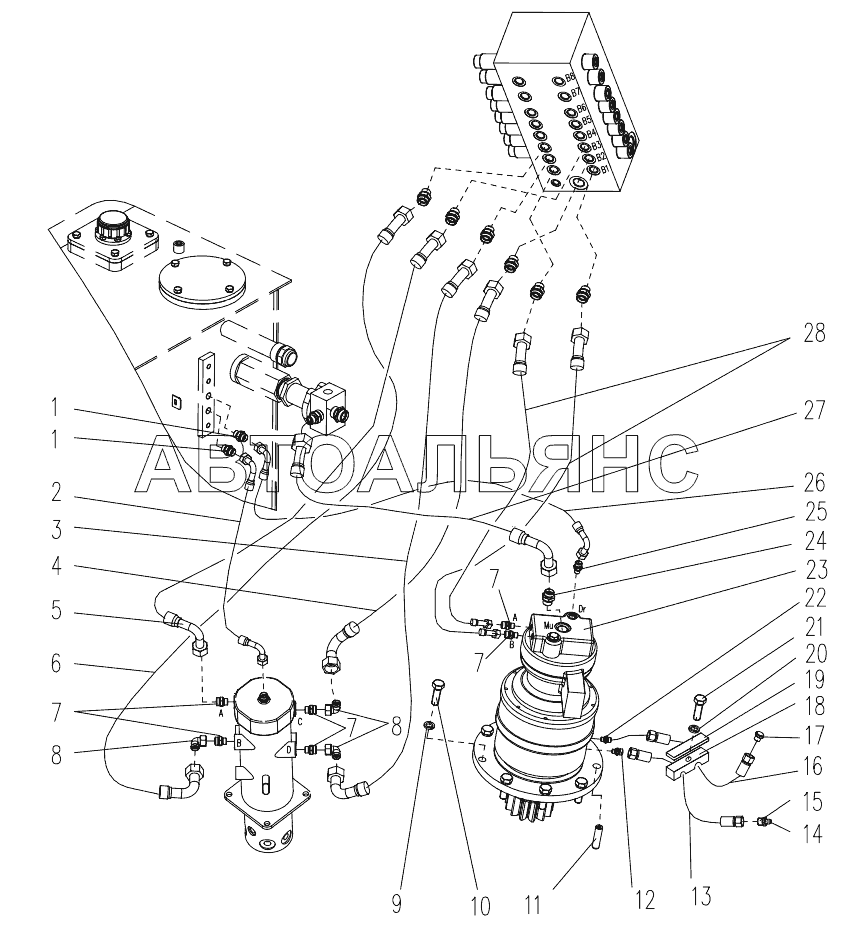

310400254 Upper Hydraulic Piping XE80. Каталог 2012г.

310400254 Upper Hydraulic Piping XE80 310400254 Upper Hydraulic Piping XE80

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Adapter

Заводской номер: 803105410 Количество на модель: 2
803105410
2
2

Номер детали на чертеже:

2

Hose Assembly

Заводской номер: 803172195 Количество на модель: 1
803172195
1
3

Номер детали на чертеже:

3

Hose Assembly

Заводской номер: 819908868 Количество на модель: 1
819908868
1
4

Номер детали на чертеже:

4

Hose Assembly

Заводской номер: 803173668 Количество на модель: 1
803173668
1
5

Номер детали на чертеже:

5

Hose Assembly

Заводской номер: 803173673 Количество на модель: 1
803173673
1
6

Номер детали на чертеже:

6

Hose Assy

Заводской номер: 803173671 Количество на модель: 1
803173671
1
7

Номер детали на чертеже:

7

Adapter

Заводской номер: 803172174 Количество на модель: 6
803172174
6
8

Номер детали на чертеже:

8

Adapter

Заводской номер: 803172317 Количество на модель: 3
803172317
3
9

Номер детали на чертеже:

9

Spring Washer

Заводской номер: 805338263 Количество на модель: 7
805338263
7
10

Номер детали на чертеже:

10

Bolt

Заводской номер: 805006290 Количество на модель: 7
805006290
7
11

Номер детали на чертеже:

11

Pin

Заводской номер: 310400264 Количество на модель: 1
310400264
1
12

Номер детали на чертеже:

12

Adapter

Заводской номер: 803172185 Количество на модель: 1
803172185
1
13

Номер детали на чертеже:

13

Hose Assembly

Заводской номер: 803172469 Количество на модель: 1
803172469
1
14

Номер детали на чертеже:

14

Масленка M10x1

Заводской номер: 801100336 Количество на модель: 1
801100336
1
15

Номер детали на чертеже:

15

Adapter

Заводской номер: 803172298 Количество на модель: 1
803172298
1
16

Номер детали на чертеже:

16

Hose Assembly

Заводской номер: 803172470 Количество на модель: 1
803172470
1
17

Номер детали на чертеже:

17

Plug

Заводской номер: 803172169 Количество на модель: 1
803172169
1
18

Номер детали на чертеже:

18

Pipe Clip

Заводской номер: 310400265 Количество на модель: 1
310400265
1
19

Номер детали на чертеже:

19

Pipe Clamp

Заводской номер: 310400266 Количество на модель: 1
310400266
1
20

Номер детали на чертеже:

20

BOLT M10x50

Заводской номер: 805046532 Количество на модель: 1
805046532
1
21

Номер детали на чертеже:

21

Spring Washer

Заводской номер: 805338260 Количество на модель: 1
805338260
1
22

Номер детали на чертеже:

22

Adapter

Заводской номер: 803172304 Количество на модель: 1
803172304
1
23

Номер детали на чертеже:

23

Swing Device

Заводской номер: 803007133 Количество на модель: 1
803007133
1
24

Номер детали на чертеже:

24

Adapter

Заводской номер: 803172165 Количество на модель: 1
803172165
1
25

Номер детали на чертеже:

25

Adapter

Заводской номер: 803172304 Количество на модель: 1
803172304
1
26

Номер детали на чертеже:

26

Hose Assembly

Заводской номер: 803172512 Количество на модель: 1
803172512
1
27

Номер детали на чертеже:

27

Hose Assembly

Заводской номер: 803172236 Количество на модель: 1
803172236
1
28

Номер детали на чертеже:

28

Hose Assembly

Заводской номер: 803173669 Количество на модель: 2
803173669
2
310400254 Upper Hydraulic Piping XE80 310400254 Upper Hydraulic Piping XE80
