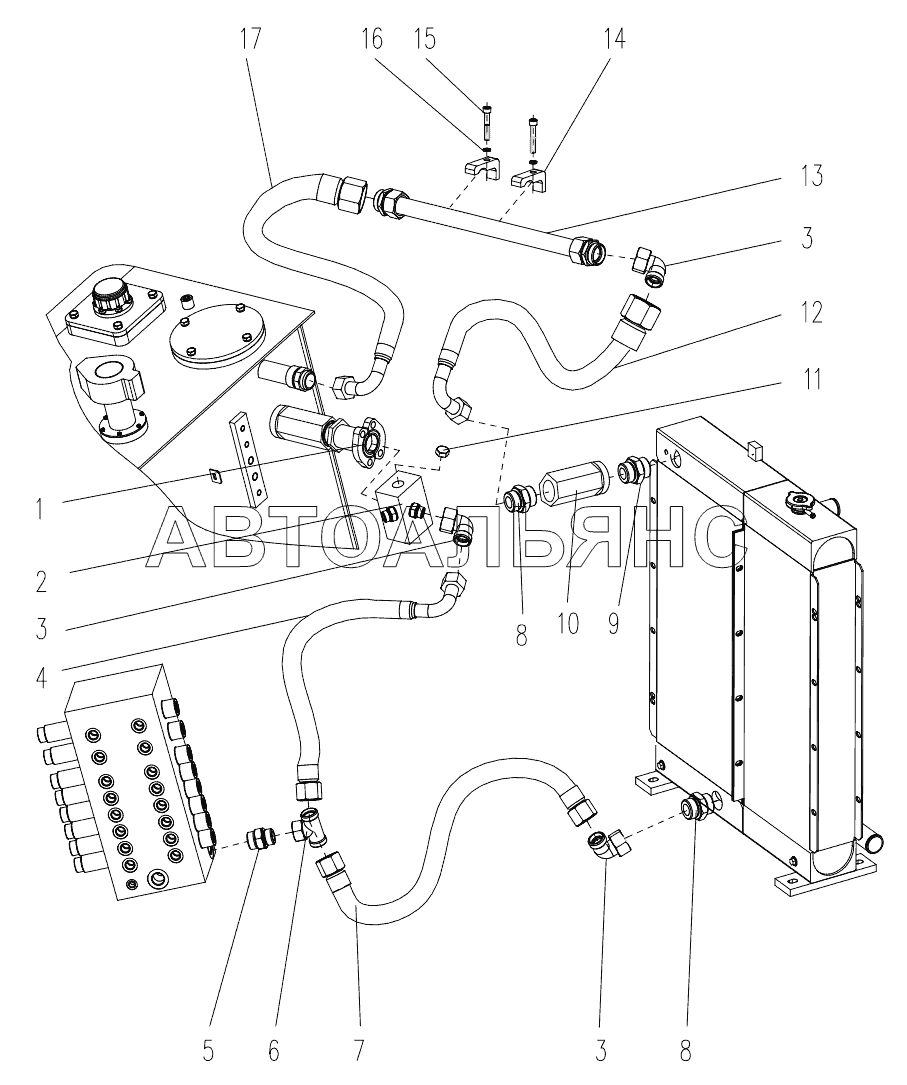

310400254 Upper Hydraulic Piping XE80. Каталог 2012г.

310400254 Upper Hydraulic Piping XE80 310400254 Upper Hydraulic Piping XE80

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Фланец типа отделения

Заводской номер: 803164240 Количество на модель: 1
803164240
1
2

Номер детали на чертеже:

2

Join Block

Заводской номер: 310400261 Количество на модель: 1
310400261
1
3

Номер детали на чертеже:

3

Fitting

Заводской номер: 803103799 Количество на модель: 3
803103799
3
4

Номер детали на чертеже:

4

Hose Assembly

Заводской номер: 803172549 Количество на модель: 1
803172549
1
5

Номер детали на чертеже:

5

Adapter

Заводской номер: 803172340 Количество на модель: 1
803172340
1
6

Номер детали на чертеже:

6

Branch Joint

Заводской номер: 803111488 Количество на модель: 1
803111488
1
7

Номер детали на чертеже:

7

Hose Assembly

Заводской номер: 803172472 Количество на модель: 1
803172472
1
8

Номер детали на чертеже:

8

Adapter

Заводской номер: 803164774 Количество на модель: 2
803164774
2
9

Номер детали на чертеже:

9

Adapter

Заводской номер: 803182531 Количество на модель: 1
803182531
1
10

Номер детали на чертеже:

10

Check Valve

Заводской номер: 803176902 Количество на модель: 1
803176902
1
11

Номер детали на чертеже:

11

Plug

Заводской номер: 803166553 Количество на модель: 1
803166553
1
12

Номер детали на чертеже:

12

Hose Assembly

Заводской номер: 803172471 Количество на модель: 1
803172471
1
13

Номер детали на чертеже:

13

Steel Tube

Заводской номер: 310400256 Количество на модель: 1
310400256
1
14

Номер детали на чертеже:

14

Pipe Clip

Заводской номер: 310400258 Количество на модель: 2
310400258
2
15

Номер детали на чертеже:

15

Bolt

Заводской номер: 805046619 Количество на модель: 2
805046619
2
16

Номер детали на чертеже:

16

Spring Washer

Заводской номер: 805338260 Количество на модель: 2
805338260
2
17

Номер детали на чертеже:

17

Hose Assembly

Заводской номер: 803172378 Количество на модель: 1
803172378
1
