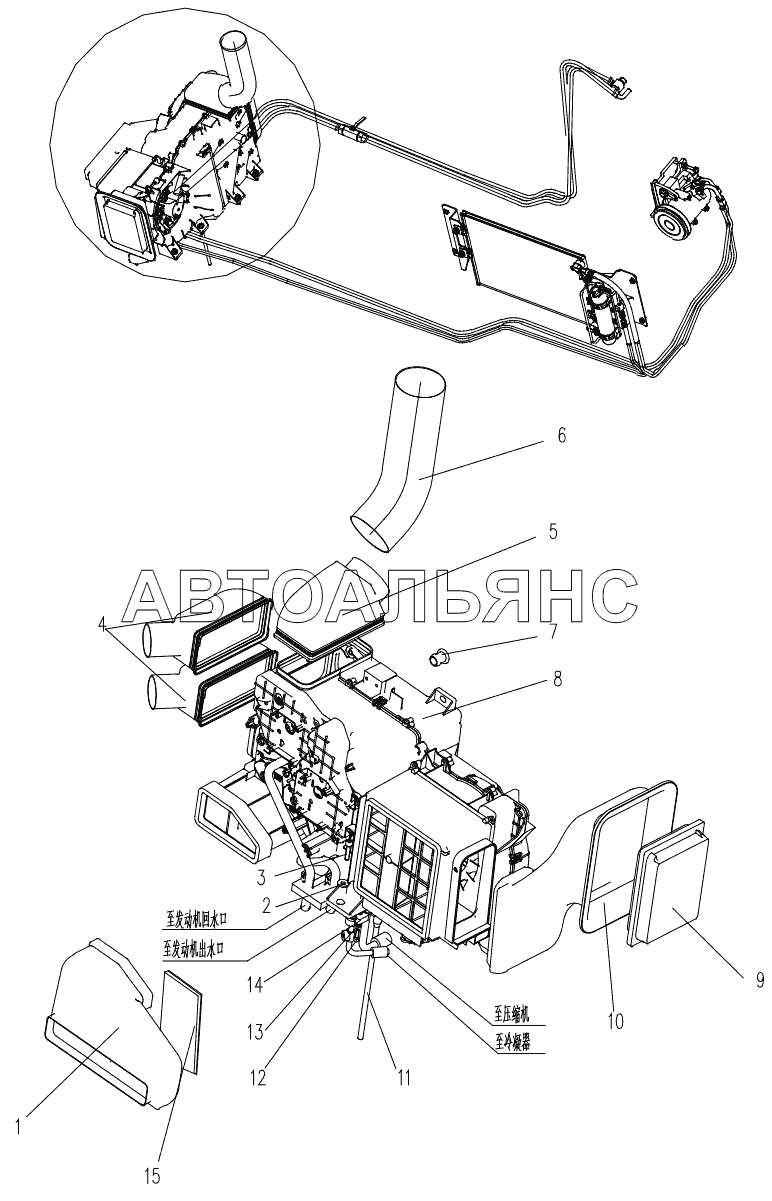

Air Conditioner System 2 XE230. Каталог 2011г.

Air Conditioner System 2 XE230 Air Conditioner System 2 XE230

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Foot Blow Air Duct

Заводской номер: 801905721 Количество на модель: 1
801905721
1
2

Номер детали на чертеже:

2

Screw

Заводской номер: 819908847 Количество на модель: 7
819908847
7
3

Номер детали на чертеже:

3

Washer

Заводской номер: 314000358 Количество на модель: 7
314000358
7
4

Номер детали на чертеже:

4

Front Blow Air Duct

Заводской номер: 810907522 Количество на модель: 1
810907522
1
5

Номер детали на чертеже:

5

Back Blow Air Duct

Заводской номер: 801905720 Количество на модель: 1
801905720
1
6

Номер детали на чертеже:

6

Back Blow Bellows

Заводской номер: 801905719 Количество на модель: 1
801905719
1
7

Номер детали на чертеже:

7

Plug

Заводской номер: 314000354 Количество на модель: 1
314000354
1
8

Номер детали на чертеже:

8

Evaporator

Заводской номер: 803504810 Количество на модель: 1
803504810
1
9

Номер детали на чертеже:

9

Filter

Заводской номер: 803504817 Количество на модель: 4
803504817
4
10

Номер детали на чертеже:

10

Inhale Air Duck

Заводской номер: 801905718 Количество на модель: 1
801905718
1
11

Номер детали на чертеже:

11

Hose

Заводской номер: 803504818 Количество на модель: 1
803504818
1
12

Номер детали на чертеже:

12

Adapter

Заводской номер: 803504819 Количество на модель: 1
803504819
1
13

Номер детали на чертеже:

13

Bolt

Заводской номер: 805103633 Количество на модель: 1
805103633
1
14

Номер детали на чертеже:

14

Шайба М6

Заводской номер: 805300029 Количество на модель: 1
805300029
1
15

Номер детали на чертеже:

15

Filter

Заводской номер: 803504816 Количество на модель: 1
803504816
1
