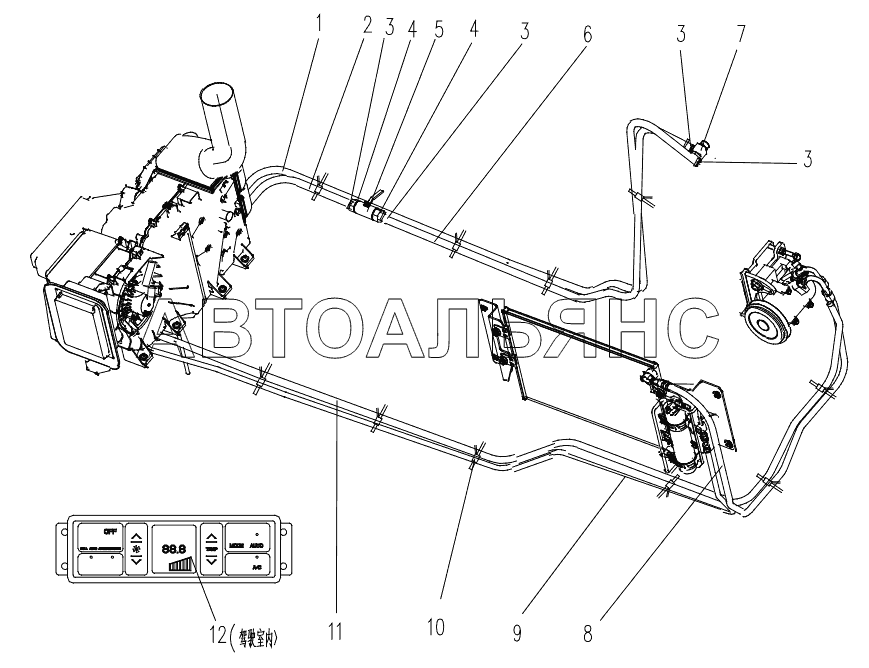

Air Conditioner System 2 XE230. Каталог 2011г.

Air Conditioner System 1 XE230 Air Conditioner System 2 XE230

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose Assy

Заводской номер: 822102752 Количество на модель: 1
822102752
1
2

Номер детали на чертеже:

2

Hose Assy

Заводской номер: 801906623 Количество на модель: 1
801906623
1
3

Номер детали на чертеже:

3

Hose Assy

Заводской номер: 803504792 Количество на модель: 4
803504792
4
4

Номер детали на чертеже:

4

Hose

Заводской номер: 801905584 Количество на модель: 2
801905584
2
5

Номер детали на чертеже:

5

Hose

Заводской номер: 801905585 Количество на модель: 1
801905585
1
6

Номер детали на чертеже:

6

Hose Clip

Заводской номер: 822102751 Количество на модель: 4
822102751
4
7

Номер детали на чертеже:

7

Join Block

Заводской номер: 310800535 Количество на модель: 1
310800535
1
8

Номер детали на чертеже:

8

Hose Assy

Заводской номер: 803506181 Количество на модель: 1
803506181
1
9

Номер детали на чертеже:

9

Hose Assy

Заводской номер: 803506184 Количество на модель: 1
803506184
1
10

Номер детали на чертеже:

10

Band

Заводской номер: 801905691 Количество на модель: 20
801905691
20
11

Номер детали на чертеже:

11

Hose Assy

Заводской номер: 803506185 Количество на модель: 1
803506185
1
12

Номер детали на чертеже:

12

Control board

Заводской номер: 803504814 Количество на модель: 1
803504814
1
