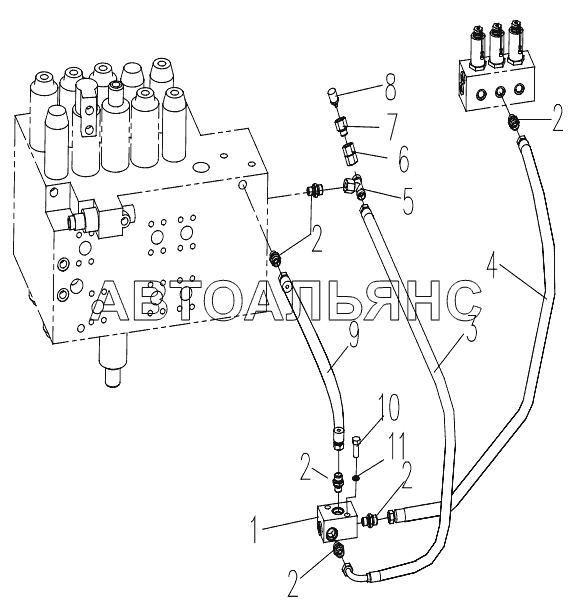

Pilot Hydraulic Piping XE230. Каталог 2011г.

Pilot Hydraulic Piping XE230 Pilot Hydraulic Piping XE230

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Shuttle Valve

Заводской номер: 803172055 Количество на модель: 1
803172055
1
2

Номер детали на чертеже:

2

Adapter

Заводской номер: 803172161 Количество на модель: 6
803172161
6
3

Номер детали на чертеже:

3

Hose Assembly

Заводской номер: 803182767 Количество на модель: 1
803182767
1
4

Номер детали на чертеже:

4

Hose Assembly

Заводской номер: 803172359 Количество на модель: 1
803172359
1
5

Номер детали на чертеже:

5

Adapter

Заводской номер: 803166484 Количество на модель: 1
803166484
1
6

Номер детали на чертеже:

6

Adapter

Заводской номер: 803600136 Количество на модель: 1
803600136
1
7

Номер детали на чертеже:

7

Adapter

Заводской номер: 803172168 Количество на модель: 1
803172168
1
8

Номер детали на чертеже:

8

Pressure Switch

Заводской номер: 803608700 Количество на модель: 1
803608700
1
9

Номер детали на чертеже:

9

Hose Assy

Заводской номер: 803172380 Количество на модель: 1
803172380
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 805000278 Количество на модель: 2
805000278
2
11

Номер детали на чертеже:

11

Шайба 10

Заводской номер: 805300014 Количество на модель: 2
805300014
2
