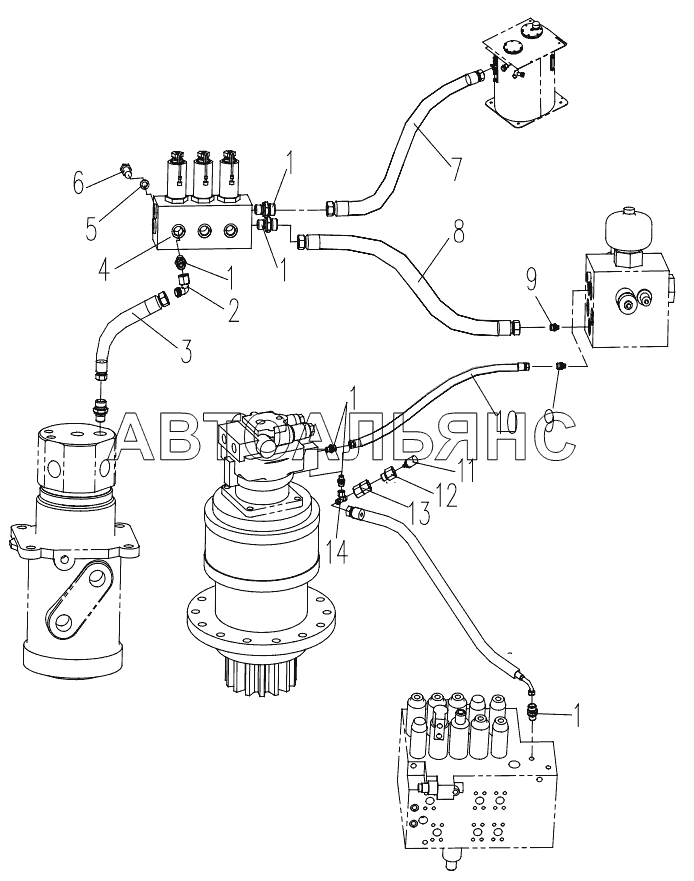

Pilot Hydraulic Piping XE230. Каталог 2011г.

Pilot Hydraulic Piping XE230 Pilot Hydraulic Piping XE230

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Adapter

Заводской номер: 803172161 Количество на модель: 6
803172161
6
2

Номер детали на чертеже:

2

Adapter

Заводской номер: 803163572 Количество на модель: 1
803163572
1
3

Номер детали на чертеже:

3

Hose Assembly

Заводской номер: 803172849 Количество на модель: 1
803172849
1
4

Номер детали на чертеже:

4

Solenoid Valve

Заводской номер: 803007140 Количество на модель: 1
803007140
1
5

Номер детали на чертеже:

5

Шайба 8

Заводской номер: 805300010 Количество на модель: 2
805300010
2
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 805002059 Количество на модель: 2
805002059
2
7

Номер детали на чертеже:

7

Hose Assembly

Заводской номер: 803173057 Количество на модель: 1
803173057
1
8

Номер детали на чертеже:

8

Hose Assembly

Заводской номер: 803172849 Количество на модель: 1
803172849
1
9

Номер детали на чертеже:

9

Adapter

Заводской номер: 803166495 Количество на модель: 2
803166495
2
10

Номер детали на чертеже:

10

Hose Assy

Заводской номер: 819908830 Количество на модель: 1
819908830
1
11

Номер детали на чертеже:

11

Pressure Switch

Заводской номер: 803608700 Количество на модель: 1
803608700
1
12

Номер детали на чертеже:

12

Adapter

Заводской номер: 803172168 Количество на модель: 1
803172168
1
13

Номер детали на чертеже:

13

Adapter

Заводской номер: 803600136 Количество на модель: 1
803600136
1
14

Номер детали на чертеже:

14

Adapter

Заводской номер: 803166484 Количество на модель: 1
803166484
1
Pilot Hydraulic Piping XE230 Pilot Hydraulic Piping XE230
