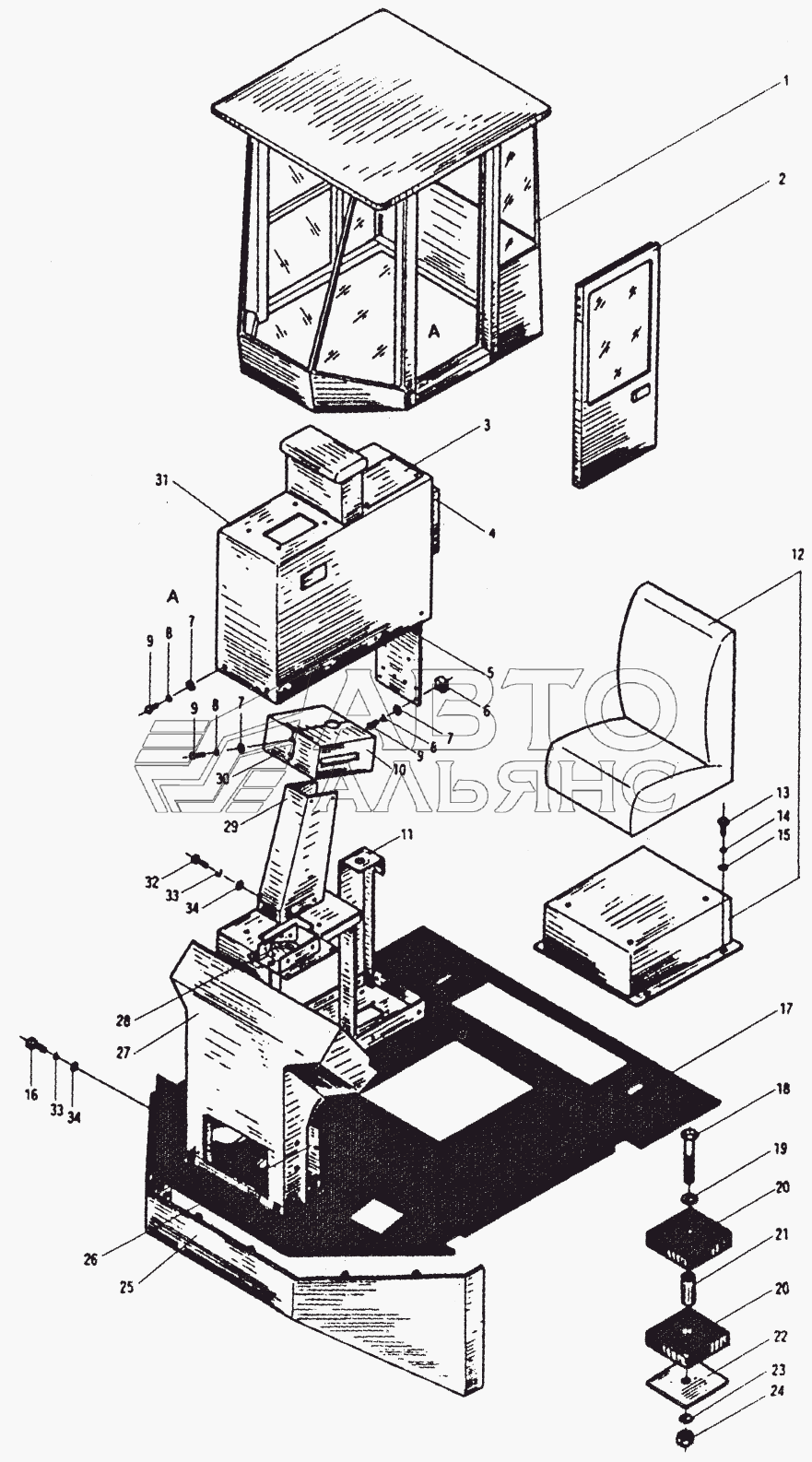

Кабина ZL50G. Каталог 2008г.

Тормозной пневмоцилиндр ZL50G Электрическая система ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Сварная кабина

Заводской номер: Z5G.10.1.1 Количество на модель: 1
Z5G.10.1.1
1
2

Номер детали на чертеже:

2

Сварная дверь

Заводской номер: Z5G.10.1.3 Количество на модель: 1
Z5G.10.1.3
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: Z5G.10.4-10 Количество на модель: 1
Z5G.10.4-10
1
4

Номер детали на чертеже:

4

Ящик

Заводской номер: 85Z m.20-9 Количество на модель: 1
85Z m.20-9
1
5

Номер детали на чертеже:

5

Пластина

Заводской номер: Z5G.10-3 Количество на модель: 1
Z5G.10-3
1
6

Номер детали на чертеже:

6

Блок

Заводской номер: Z5G.10-4 Количество на модель: 4
Z5G.10-4
4
7

Номер детали на чертеже:

7

Шайба

Заводской номер: GB97.1-85 Количество на модель: 40
GB97.1-85
40
8

Номер детали на чертеже:

8

Шайба 12

Заводской номер: GB93-87 Количество на модель: 40
GB93-87
40
9

Номер детали на чертеже:

9

Болт

Заводской номер: GB67-85 Количество на модель: 40
GB67-85
40
10

Номер детали на чертеже:

10

Крышка

Заводской номер: Z5G.10.3-1 Количество на модель: 1
Z5G.10.3-1
1
11

Номер детали на чертеже:

11

Ящик управления

Заводской номер: Z5G.10.4.1 Количество на модель: 1
Z5G.10.4.1
1
12

Номер детали на чертеже:

12

Driver Chair Assembly

Заводской номер: Z5G.10.6 Количество на модель: 1
Z5G.10.6
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: GB5781-86 Количество на модель: 22
GB5781-86
22
17

Номер детали на чертеже:

17

Прокладка

Заводской номер: Z5G.10-7 Количество на модель: 1
Z5G.10-7
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: GB5782-86 Количество на модель: 10
GB5782-86
10
20

Номер детали на чертеже:

20

Прокладка

Заводской номер: Z5G.10-8 Количество на модель: 20
Z5G.10-8
20
21

Номер детали на чертеже:

21

Втулка

Заводской номер: Z5G.10-5 Количество на модель: 10
Z5G.10-5
10
22

Номер детали на чертеже:

22

Пластина

Заводской номер: Z5G.10-9 Количество на модель: 10
Z5G.10-9
10
24

Номер детали на чертеже:

24

Гайка

Заводской номер: GB6170-86 Количество на модель: 10
GB6170-86
10
25

Номер детали на чертеже:

25

Передняя крышка

Заводской номер: Z5G.10-14 Количество на модель: 1
Z5G.10-14
1
26

Номер детали на чертеже:

26

Крышка

Заводской номер: Z5G. 10.2-3 Количество на модель: 1
Z5G. 10.2-3
1
27

Номер детали на чертеже:

27

Ящик для инструмента

Заводской номер: Z5G..10.2.1 Количество на модель: 1
Z5G..10.2.1
1
28

Номер детали на чертеже:

28

Станина

Заводской номер: Z5G.10.3.1 Количество на модель: 1
Z5G.10.3.1
1
29

Номер детали на чертеже:

29

Крышка

Заводской номер: Z5G.10.3.2 Количество на модель: 1
Z5G.10.3.2
1
30

Номер детали на чертеже:

30

Крышка

Заводской номер: Z5G. 10.3-2 Количество на модель: 1
Z5G. 10.3-2
1
31

Номер детали на чертеже:

31

Ящик управления

Заводской номер: Z5G,10.4 Количество на модель: 1
Z5G,10.4
1
