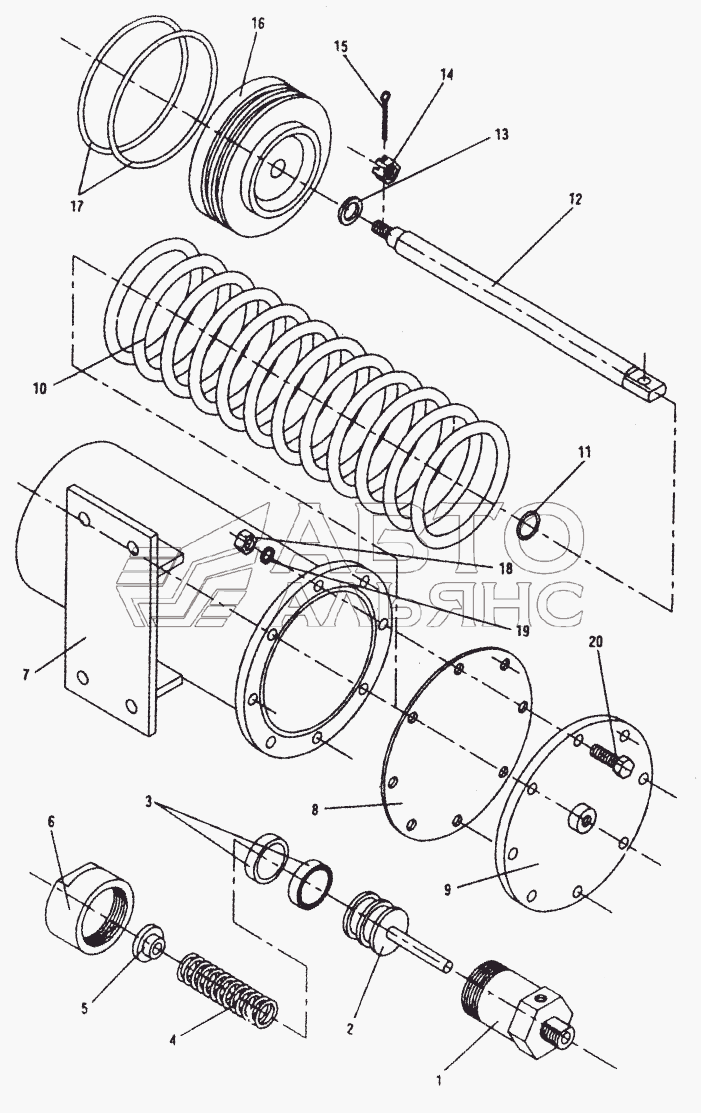

Тормозной пневмоцилиндр ZL50G. Каталог 2008г.

Пневмопривод ZL50G Кабина ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Цилиндр

Заводской номер: ZL50E.9.6-5 Количество на модель: 1
ZL50E.9.6-5
1
2

Номер детали на чертеже:

2

Поршень

Заводской номер: ZL50E.9.6-1 Количество на модель: 1
ZL50E.9.6-1
1
3

Номер детали на чертеже:

3

Уплотнительное кольцо Yx D40

Заводской номер: JB/ZQ4264-86 Количество на модель: 2
JB/ZQ4264-86
2
4

Номер детали на чертеже:

4

Пружина

Заводской номер: ZL50E.9.6-2 Количество на модель: 1
ZL50E.9.6-2
1
5

Номер детали на чертеже:

5

Седло пружины

Заводской номер: ZL50E.9.6-4 Количество на модель: 1
ZL50E.9.6-4
1
6

Номер детали на чертеже:

6

Крышка цилиндра

Заводской номер: ZL50E.9.6-3 Количество на модель: 1
ZL50E.9.6-3
1
7

Номер детали на чертеже:

7

Пневмоцилиндр

Заводской номер: ZL50E.9.7.1 Количество на модель: 1
ZL50E.9.7.1
1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: ZL50E.9.7-3 Количество на модель: 1
ZL50E.9.7-3
1
9

Номер детали на чертеже:

9

Крышка цилиндра

Заводской номер: ZL50E.9.7.2 Количество на модель: 1
ZL50E.9.7.2
1
10

Номер детали на чертеже:

10

Пружина

Заводской номер: ZL50E.9.7-2 Количество на модель: 1
ZL50E.9.7-2
1
11

Номер детали на чертеже:

11

Круглое кольцо

Заводской номер: GB3452.1-92 Количество на модель: 1
GB3452.1-92
1
12

Номер детали на чертеже:

12

Толкатель поршня

Заводской номер: ZL50E.9.7-5 Количество на модель: 1
ZL50E.9.7-5
1
13

Номер детали на чертеже:

13

Шайба

Заводской номер: ZL50E.9.7-4 Количество на модель: 1
ZL50E.9.7-4
1
14

Номер детали на чертеже:

14

Гайка

Заводской номер: GB6181-86 Количество на модель: 1
GB6181-86
1
15

Номер детали на чертеже:

15

Шплинт

Заводской номер: GB91-86 Количество на модель: 1
GB91-86
1
16

Номер детали на чертеже:

16

Поршень

Заводской номер: ZL50E.9.7-1 Количество на модель: 1
ZL50E.9.7-1
1
17

Номер детали на чертеже:

17

Кольцо

Заводской номер: GB3452.1-82 Количество на модель: 2
GB3452.1-82
2
18

Номер детали на чертеже:

18

Гайка

Заводской номер: GB41-86 Количество на модель: 8
GB41-86
8
19

Номер детали на чертеже:

19

Шайба 12

Заводской номер: GB93-87 Количество на модель: 8
GB93-87
8
20

Номер детали на чертеже:

20

Болт

Заводской номер: GB5781-86 Количество на модель: 8
GB5781-86
8
