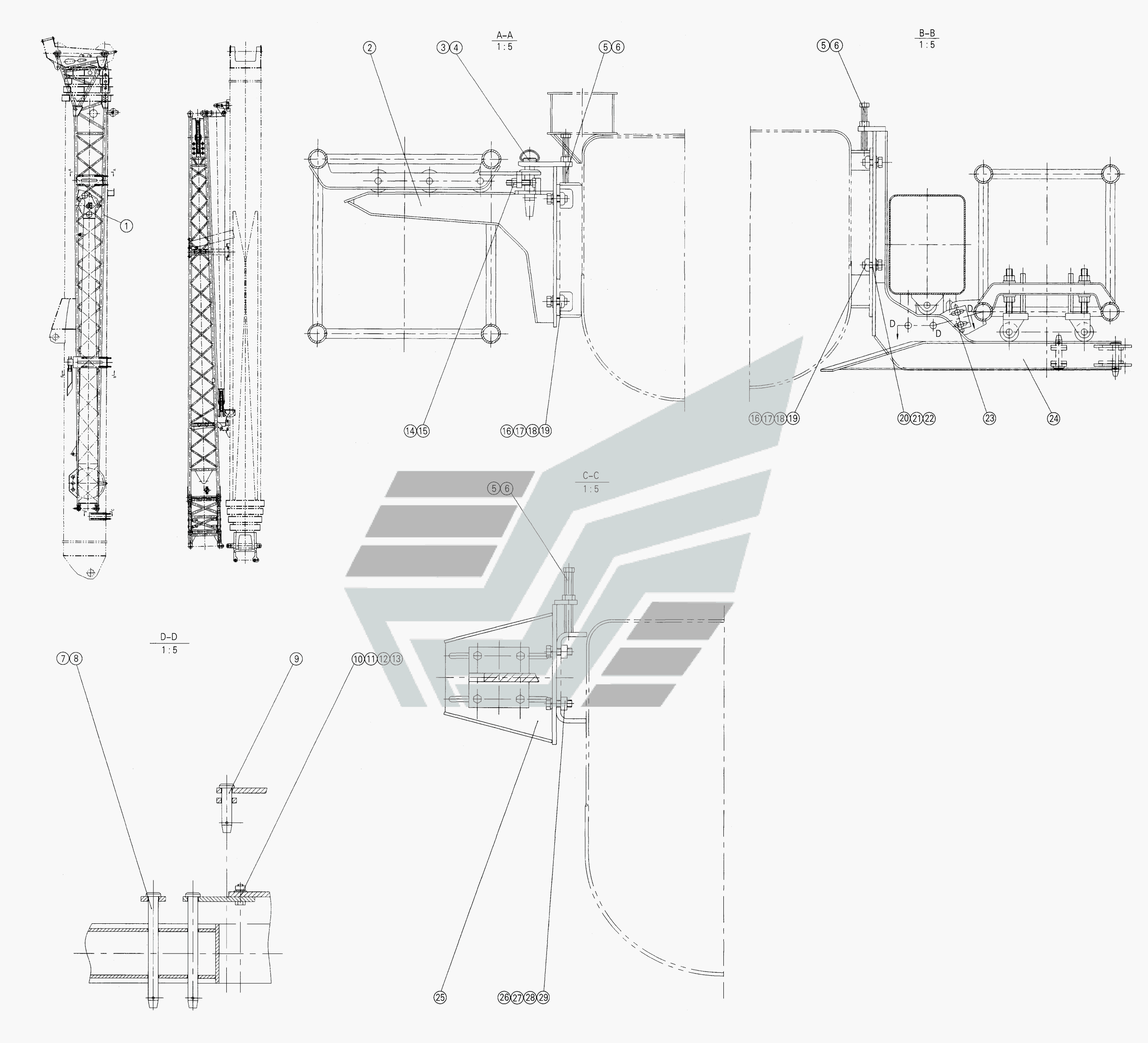

05614001 Jib Boom QY70K. Каталог 2010г.

10100336 Luffing Cylinder QY70K 02514015 Support Shelf QY70K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Jib Boom Assembly

Заводской номер: 05614010 Количество на модель: 1
05614010
1
2

Номер детали на чертеже:

2

Frontal Bracket

Заводской номер: 05114042 Количество на модель: 1
05114042
1
3

Номер детали на чертеже:

3

Pin Shaft

Заводской номер: 11416670 Количество на модель: 1
11416670
1
4

Номер детали на чертеже:

4

Clip

Заводской номер: 11411035 Количество на модель: 1
11411035
1
5

Номер детали на чертеже:

5

Bolt M18x140

Заводской номер: 10410810 Количество на модель: 6
10410810
6
6

Номер детали на чертеже:

6

Nut M18

Заводской номер: 10430029 Количество на модель: 6
10430029
6
7

Номер детали на чертеже:

7

Pin

Заводской номер: 11417055 Количество на модель: 2
11417055
2
8

Номер детали на чертеже:

8

Clip

Заводской номер: 11412781 Количество на модель: 3
11412781
3
9

Номер детали на чертеже:

9

Pin

Заводской номер: 11413889 Количество на модель: 1
11413889
1
10

Номер детали на чертеже:

10

Bolt M10x35

Заводской номер: 10410058 Количество на модель: 2
10410058
2
11

Номер детали на чертеже:

11

Nut M10

Заводской номер: 10430004 Количество на модель: 2
10430004
2
12

Номер детали на чертеже:

12

Washer 10

Заводской номер: 10440006 Количество на модель: 2
10440006
2
13

Номер детали на чертеже:

13

Washer 10

Заводской номер: 10440009 Количество на модель: 2
10440009
2
14

Номер детали на чертеже:

14

Bolt M16x80

Заводской номер: 10410090 Количество на модель: 1
10410090
1
15

Номер детали на чертеже:

15

Nut M16

Заводской номер: 10430007 Количество на модель: 1
10430007
1
16

Номер детали на чертеже:

16

Bolt M20x50

Заводской номер: 10410082 Количество на модель: 8
10410082
8
17

Номер детали на чертеже:

17

Washer 20

Заводской номер: 10440015 Количество на модель: 8
10440015
8
18

Номер детали на чертеже:

18

Washer 20

Заводской номер: 10440121 Количество на модель: 8
10440121
8
19

Номер детали на чертеже:

19

Pad Plate

Заводской номер: 02114017 Количество на модель: 4
02114017
4
20

Номер детали на чертеже:

20

Mat

Заводской номер: 02114050 Количество на модель: 3
02114050
3
21

Номер детали на чертеже:

21

Mat

Заводской номер: 02114051 Количество на модель: 6
02114051
6
22

Номер детали на чертеже:

22

Mat

Заводской номер: 02114052 Количество на модель: 3
02114052
3
23

Номер детали на чертеже:

23

Plate

Заводской номер: 02114031 Количество на модель: 1
02114031
1
24

Номер детали на чертеже:

24

Support Shelf

Заводской номер: 02514015 Количество на модель: 1
02514015
1
25

Номер детали на чертеже:

25

Support Shelf III

Заводской номер: 02100752 Количество на модель: 1
02100752
1
26

Номер детали на чертеже:

26

Bolt M16x50

Заводской номер: 10410021 Количество на модель: 4
10410021
4
27

Номер детали на чертеже:

27

Washer 16

Заводской номер: 10440002 Количество на модель: 4
10440002
4
28

Номер детали на чертеже:

28

Washer 16

Заводской номер: 10440005 Количество на модель: 4
10440005
4
29

Номер детали на чертеже:

29

Screw Plate

Заводской номер: 02114032 Количество на модель: 2
02114032
2
